Szczegóły Produktu:
|
| Montaż: | Naprawiono według wątku | Wyjście: | cyfrowy, czujnik cyfrowy |
|---|---|---|---|
| Rodzaj: | Termistor NTC | dostosować: | świadczyć przykładowe usługi |
| Próbka: | Wspierać się | Precyzja: | 1%~5% |
| Słowo kluczowe: | Czujnik temperatury NTC | Podanie: | Zastosuj do modułu kontroli temperatury w samochodzie |
| Podkreślić: | Termistor NTC 100k Ohm,czujnik temperatury termistora NTC |
||

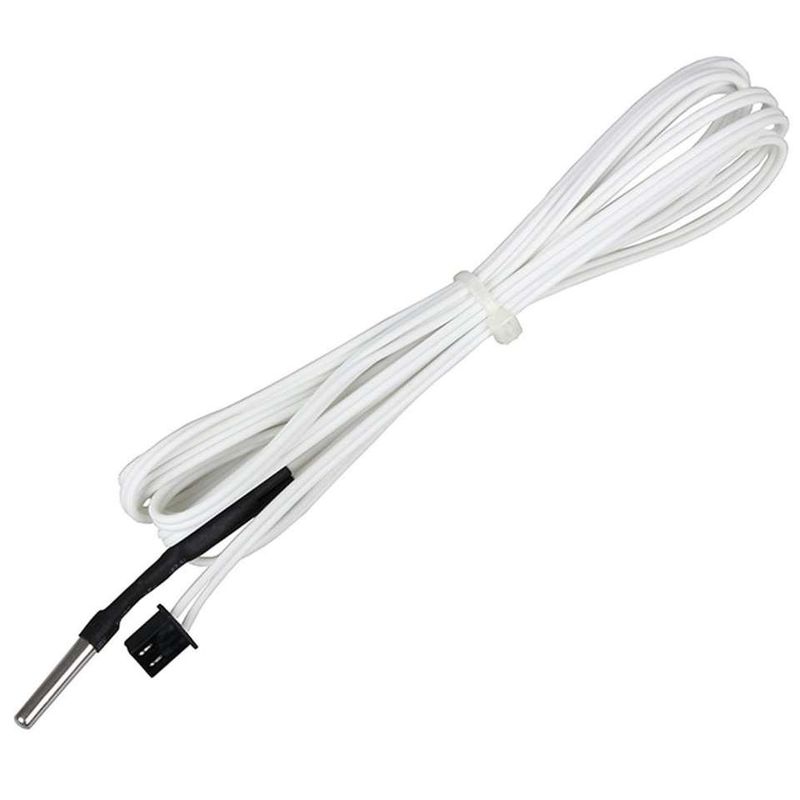

Termistorowy czujnik temperatury NTC 100K Szeroki zakres temperatur roboczych Dobra stabilność i niezawodność
Specyfikacje
1. Uaktualnij z oryginalnej zwykłej sondy temperatury bezpośrednio wystawionej na pomiar temperatury do temperatury pakietu rezystancyjnego
pomiar.Głowica pomiarowa temperatury średnica cylindra 3mm, długość 15mm, może być używana z blokiem grzejnym, który obsługuje
termoelement.
2. Zakres pomiaru temperatury został zwiększony z -50 ℃ ~ +250 ℃ do -50 ℃ ~ +350 ℃.Bardzo pomaga drukowanie w wysokiej temperaturze
Żarnik i może zastąpić oryginalną temperaturę termopary typu K.Jeśli potrzebujesz wydrukować żarnik wysokotemperaturowy, HT-NTC100K
Termistory są wysoce zalecane.
3. Nowa wersja termistora do pomiaru temperatury HT-NTC100K przyjmuje stal nierdzewną 304, z temperaturą wewnętrzną
pakiet zapewniający maksymalną żywotność dzięki precyzyjnemu pomiarowi temperatury.
4. Termistor HT-NTC100K przyjmuje biały przewód wysokotemperaturowy, który może wytrzymać wyższe temperatury.A dla wygody klientów,
przewody przyjmują połączenie liniowe, klient może rozerwać przewody w zależności od ich zastosowania.Linia wysokiej temperatury jest
dwukrotnie grubszy niż inne na rynku i niełatwy do zerwania.
5. Obsługuje dostosowanie różnych specyfikacji, w tym rozmiar cylindra głowicy temperatury i długość przewodów
Cechy
1. Szeroki zakres temperatur pracy, dobra stabilność i niezawodność.
2. Łatwy w instalacji i manipulacji, ponieważ uszczelnienie można wykonać zgodnie ze środowiskiem i warunkami tam stosowanymi przez klienta.
3. Dokładne testy mogą dokładnie odzwierciedlać zmiany temperatury.
4. Rezystancja izolacji (MΩ): ponad 100MΩ przy DC500 V
5. Zakres temperatur pracy (°C): -50 do +150
6. Współczynnik rozproszenia (mW/°C): 1-2 (w nieruchomym powietrzu)
7. Termiczna stała czasowa: w ciągu 10-20 sekund (w powietrzu)
Czujnik temperatury stosowany do pomiaru, wykrywania i kontroli temperatury w:
• Kotły wodne
• Systemy grzewcze
• Systemy agregatów chłodniczych
• Instalacje wodne i zużyte
• Zbiorniki na wodę i olej
• AGD, Ekspresy do kawy
• Urządzenia przemysłowe
• Systemy ogrzewania słonecznego
|
Rodzaj
|
Czujnik temperatury NTC (termistor).
|
|
Zakres temperatury
|
-50 ℃ ~ +300 ℃; Dostosowane
|
|
Dokładność
|
1%; 5%; 10%
|
|
temperatura pokojowa (25℃)
|
1K；2K；2.2k；2.7k；3K；5K；7K；8K；12K；15K；20K；25K；30K；40K；47K；50K；60K；70K；100K；200K；230K；2 1000K; Dostosowane
|
|
wartość B
|
3274;3435;3470;3928;3950;3977;4100;4200;4400;Dostosowane
|
|
Materiał sondy
|
Stal nierdzewna SS304; aluminium; miedź; plastik; żywica epoksydowa; szkło
|
|
Instalacja
|
Kołnierzowe ； Powierzchniowe ； Gwintowane ； Plastikowe ； Proste ； Filmowe ； Dostosowane
|
|
Materiał drutu
|
Rurka termokurczliwa; Rurka PVC; Rurka z włókna szklanego; Rurka teflonowa
|
|
Złącze
|
Molex; JST; DuPont; CWB; CJT; typ U; dostosowane
|
|
Wodoodporny
|
IP67; IP68
|
Temperatura robocza i środowisko pracy czujnika temperatury NTC zależą od konkretnych parametrów jego rdzenia i przewodu:
►Różne termistory NTC stosowane w czujnikach temperatury NTC o następującej różnej temperaturze roboczej:
Chip lub MF52A, MF51E, MF55: odporność na temperaturę klasy 125 ℃, rzeczywista odporność na temperaturę klasy 150 ℃
MF58: klasa odporności na temperaturę 200 ℃, rzeczywista odporność na temperaturę klasa 250 ℃
MF51: klasa odporności na temperaturę 200 ℃, rzeczywista odporność na temperaturę klasa 250 ℃
Specjalny MF51: klasa odporności na temperaturę 250 ℃, rzeczywista odporność na temperaturę 300 ℃
Weldless chip: odporność na temperaturę klasy 450 ℃, rzeczywista odporność na temperaturę klasy 500 ℃
►Środowisko pracy
W środowisku o wysokiej temperaturze, wysokiej wilgotności i wysokiej korozji sugerujemy użycie termistora typu szklanego jako elementu rdzenia. A typ MF51 będzie najlepszym termistorem NTC w środowisku o wysokiej wilgotności.
►Zagadnienia projektowe i procedura czujnika temperatury:
1. Wybierz kształt zgodnie z projektem klienta lub wymaganiami montażowymi i potwierdź termistor.
2. Potwierdź element termistora i inne materiały zgodnie z wymaganiami klientów
3. Wybierz odpowiednią rezystancję, wartość B i tolerancję
4. Wybierz odpowiednią technologię odporną na wilgoć i izolację, aby spełnić wymagania klienta
5. Wybierz odpowiednią strukturę hermetyzacji, aby spełnić wymagania dotyczące odporności na wstrząsy mechaniczne
6. Spełnij specjalne wymagania klienta.
Test niezawodności
| Obiekt testowy | Norma testowa | Metoda badania | Wymagania dotyczące wydajności |
| Zerowa rezystancja mocy | IEC 60539-1 | Zanurz próbki w kąpieli o stałej temperaturze przy 25 ℃ ± 0,005 ℃, przetestuj stałą rezystancję |
Rezystancja do ±1% |
| wartość B | IEC60539-1 | Zanurz próbki w łaźni o stałej temperaturze w temperaturze 25 ℃, 50 ℃ (lub 85 ℃), sprawdź stałą rezystancję i oblicz wartość B |
Rezystancja do ±1% |
| Swobodny spadek |
IEC60068-2-32 |
Wysokość upadku: 1,5 ± 0,1 m, powierzchnia: cement, 1 raz |
Brak widocznych uszkodzeń, R25 △R/R≤±1% |
| Izolacja |
IEC60539-1 |
Nacisk 500 V na powłokę izolacyjną test rezystancji izolacji |
>500 MOhm |
| Wytrzymać napięcie | IEC60539-1 |
Wytrzymać napięcie: 1500 V/AC, prąd upływu: 2mA trwały: 60 sekund |
Brak widocznych uszkodzeń |
| Napięcie | IEC60068-2-21 |
Pociągnij jednolitą prędkość na końcu, F> 4,0 KG (na życzenie klienta) |
Brak widocznych uszkodzeń, R25 △R/R≤±1% |
| Wibracja | Q/HBm 108-94 | Częstotliwość testowa: 10 ~ 500 Hz, huśtawka: 1,2 mm przyspieszenie: 30 m/s2 Kierunek X, Y, Z Czas: 8 godzin/kierunek |
Brak widocznych uszkodzeń, R25 △R/R≤±1% |
| Stała wilgotność i ciepło | IEC60068-2-78 | Temp: 40 ± 2 ℃ Wilgotność: 92-95% RH Czas: 1000 ± 24 godziny |
Brak widocznych uszkodzeń, R25 △R/R≤±1% |
| Termiczna stała czasowa | EC60539-1 | Zanurz w wodzie o temperaturze 25 ℃, po wyrównaniu temperatury, zanurz w 85 ℃, rezystancja wynosi 63,2%, oblicz całkowity czas |
<10 sek |
| Przechowywanie w wysokiej temperaturze | IEC60068-2-2 | Temp: 125 ℃ ± 5 ℃ Czas: 1000 ± 24 godziny | Brak widocznych uszkodzeń, R25 △R/R≤±1% |
| Zimno i szok termiczny | IEC60068-2-14 |
-40℃~+125℃ T1:30min Czas cyklu:1000 |
Brak widocznych uszkodzeń, R25 △R/R≤±1% |
| Eksperyment stukania | IEC60068-2-77 |
Przyspieszenie: 250m/s2 Czas trwania impulsu: 6ms Liczba uderzeń: 1000 Czas regeneracji: 2 godziny |
Brak widocznych uszkodzeń, R25 △R/R≤±1% |
| Przechowywanie w niskiej temperaturze | IEC60068-2-1 |
Temp: 40 ± 2 ℃ Czas: 1000 ± 24 godziny |
Brak widocznych uszkodzeń, R25 △R/R≤±1% |
| Spray solny | IEC60068-2-11 | Temp: 35 ± 2 ℃ Godzina zbierania: 1,0 ml ~ 2,0 ml Czas: określić według rzeczywistego zapotrzebowania |
Brak widocznych uszkodzeń, R25 △R/R≤±1% |
