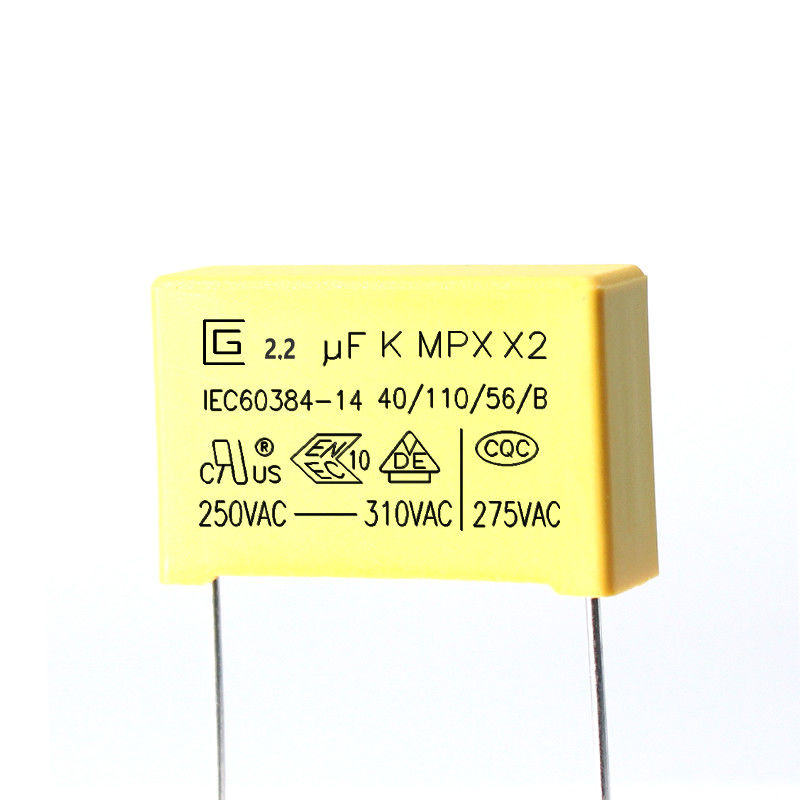

2.2uf 185K 225VAC Metalizowany kondensator foliowy z polipropylenu 2.2 Uf

Długa stabilność pojemności 2,2uf 185K 225VAC X2 Bezpieczna metalizowana folia polipropylenowa

Kondensatory bezpieczeństwa X2 są rodzajem kondensatorów bezpieczeństwa.Kondensatory bezpieczeństwa są używane w takich przypadkach, to znaczy po awarii kondensatora nie spowoduje to porażenia prądem i nie zagrozi bezpieczeństwu ludzi.
1. Główna struktura kondensatora bezpieczeństwa X2.
Wykonany jest z uzwojenia metalizowanej folii polipropylenowej o strukturze nieindukcyjnej, przy użyciu ocynowanego drutu stalowego pokrytego miedzią, plastikowej powłoki i ognioodpornego opakowania z żywicy epoksydowej.
Folia polipropylenowa jest używana jako dielektryk, a metaliczna warstwa cynkowo-aluminiowa na powierzchni jest odparowywana próżniowo jako elektroda.Jest wytwarzany przez nawijanie i inne procesy.Zewnętrzna część jest zapakowana w ognioodporną plastikową powłokę (PBT) i zalana żywicą epoksydową.Wygląd jest kompaktowy i odpowiedni do instalacji okazjonalnych o dużej gęstości.

Seria kondensatorów foliowych X2 jest używana głównie do tłumienia zakłóceń elektromagnetycznych poprzez podłączenie L/N wejścia zasilania i jest używana równolegle z portem wejściowym.Zalety są następujące:
1. Ten kondensator jest bardzo stabilny, z niewielkimi zmianami w czasie i stabilnością, więc czynniki środowiskowe nie mają łatwego wpływu na wejście.
2. W przeciwieństwie do innych typów kondensatorów ceramicznych, pojemność kondensatorów foliowych jest mniej zależna od napięcia.Kondensator ceramiczny X7R ma zmianę pojemności o 40% między 0 V a 50% przyłożonego napięcia.
3. W przeciwieństwie do większości typów kondensatorów, kondensatory foliowe mają bardzo niski współczynnik rozpraszania.Oznacza to, że podczas przepływu prądu przemiennego przez kondensator foliowy wytwarzane jest bardzo mało ciepła.Kondensator X7R przekształca 10% przepływającego przez niego prądu w ciepło, podczas gdy kondensator foliowy ma mniej niż 0,1%.

Kondensator bezpieczeństwa X2.pdf



Cechy
1. Jest to specjalnie zaprojektowane do zastosowań połączonych szeregowo z siecią główną 100Vac-240Vac, tj. dzielnikiem pojemnościowym, na przykład licznikiem energii, sterownikiem LED itp.
2. Metalizowana folia polipropylenowa
3. Dobre właściwości samoleczenia, wytrzymujące przepięcia
4. Długa stabilność pojemności
5. Dobre właściwości w wilgotnym środowisku
6. Doskonałe aktywne i pasywne zdolności ognioodporne



Dane techniczne (IEC 60384-14)


Warunki przechowywania
1 t należy zauważyć, że zdolność lutowania końcówek może ulec pogorszeniu, jeśli są one przechowywane przez długi czas w atmosferze.
2 Nie powinien znajdować się w szczególnie wysokiej temperaturze i wysokiej wilgotności, musi spełniać następujące warunki (przechowywanie w oryginalnym opakowaniu)
Temperatura: 35 MAX Wilgotność względna: 60% MAKS
3 Okres przechowywania: Strata: maksymalnie 12 miesięcy (od daty produkcji podanej na etykiecie w opakowaniu)
Wymagania dotyczące środowiska
1 Zgodność z wymaganiami RoHS.
2 Zgodność z wymaganiami REACH.
3 Bez halogenu (w razie potrzeby).
4 Proszę zapoznać się z załącznikiem 2, aby zobaczyć kopie testowe Rohs i Reach wykonane przez stronę trzecią
Kontrola jakości

Struktura produktu


Kondensatory bezpieczeństwa są używane w takich przypadkach, to znaczy po awarii kondensatora nie spowoduje to porażenia prądem i nie zagrozi bezpieczeństwu ludzi.
Zawiera dwa rodzaje kondensatorów X i kondensatory Y.Kondensatory X to kondensatory podłączone między dwiema liniami linii energetycznej (LN).Zasadniczo stosuje się kondensatory z metalową folią, ponieważ kondensatory z metalizowanej folii są duże, ale umożliwiają natychmiastowe ładowanie i rozładowywanie.Prąd jest również bardzo duży, a jego opór wewnętrzny odpowiednio mały.Zwykłe kondensatory mają bardzo niskie wskaźniki prądu tętnienia i wysoką dynamiczną rezystancję wewnętrzną.Zastąpienie kondensatora X zwykłym kondensatorem, oprócz napięcia wytrzymywanego kondensatora, nie może spełnić normy, wskaźnik prądu tętnienia jest również trudny do spełnienia wymagań.Folie stosowane w metalizowanych kondensatorach foliowych obejmują polietylen, polipropylen, poliwęglan itp., A oprócz typów nawijanych istnieją również typy laminowane.Ten typ metalizowanego kondensatora foliowego ma tak zwaną akcję samoleczenia, to znaczy, jeśli niewielka część elektrody zostanie zwarta z powodu kruchości interfejsu elektrycznego, metal elektrody wokół zwartej części będzie Ze względu na energia elektrostatyczna lub prąd zwarciowy przenoszony przez kondensator w tym czasie spowoduje, że większy obszar topnienia i parowania przywróci izolację, dzięki czemu kondensator ponownie powróci do roli kondensatora;kondensator Y jest odpowiednio podłączony między dwiema liniami linii energetycznej i pojemnością uziemienia (LE, NE), zwykle występują parami.W oparciu o ograniczenie prądu upływu wartość kondensatora Y nie powinna być zbyt duża.Zasadniczo kondensator X ma poziom uF, a kondensator Y poziom nF.Kondensator X tłumi zakłócenia w trybie różnicowym, a kondensator Y tłumi zakłócenia w trybie wspólnym.
