Szczegóły Produktu:
|
| Funkcje: | Doskonałe właściwości zmniejszające palność | Pojemność:: | 1,0 uf |
|---|---|---|---|
| Napięcie znamionowe:: | 250-310 V | Temperatura robocza: | -40℃～+110℃ |
| Aplikacja:: | Sprzęt gospodarstwa domowego, zasilacz, amperomierz | Dostępne media: | karta katalogowa, fot |
| Podkreślić: | Kondensator bezpieczeństwa 105K X2,kondensator bezpieczeństwa X2 1.0 Uf,kondensator 105k |
||

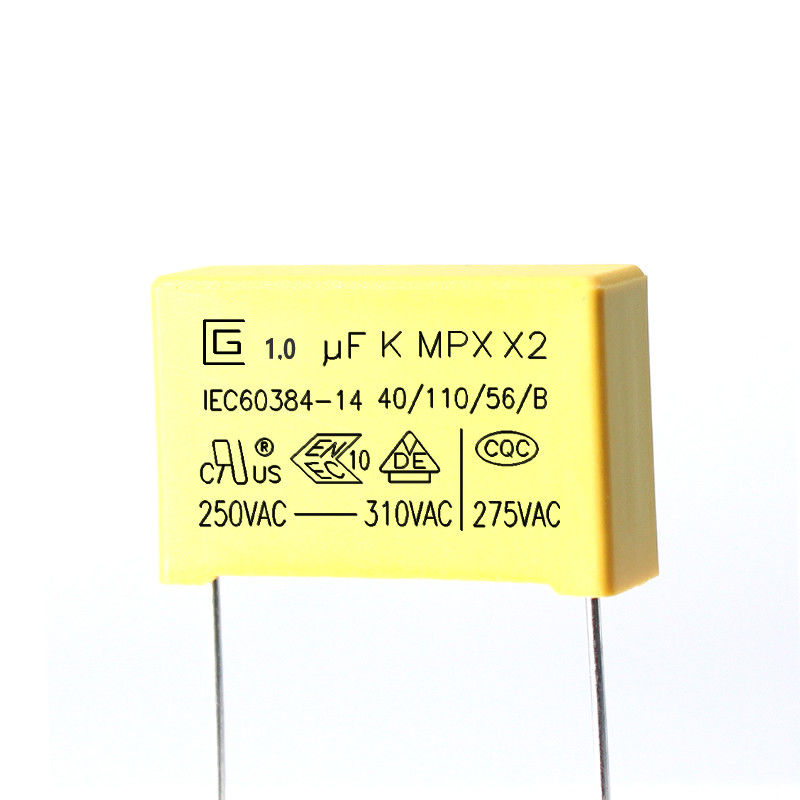

Long Life Due 1.0uf 105K 275VAC X2 Kondensator bezpieczeństwa Doskonałe właściwości zmniejszające palność
Kondensator bezpieczeństwa X2.pdf
Kondensator X --- metalizowany kondensator z folii polipropylenowej;zwykle kondensator X jest w większości wykonany z kondensatora z folii poliestrowej o stosunkowo dużej rezystancji prądu tętniącego.Ten typ kondensatora ma dużą objętość, ale pozwala na duży prąd do chwilowego ładowania i rozładowania, a jego rezystancja wewnętrzna jest odpowiednio mała.Kondensator X przyjmuje zewnętrzny kwadrat i wewnętrzny wysokonapięciowy OPP (obróbka uzwojenia metalizowanego materiału polipropylenowego) w plastikowym opakowaniu.Materiał OPP ma nie tylko lepszą wydajność elektryczną, ale także może skutecznie zmniejszyć wpływ impulsów o wysokiej częstotliwości, gdy jest podłączony równolegle z wejściowym końcem zasilacza.Efekty mocy.
Cechowanie
1. Logo CIGU:
2. Pojemność: (104 K, 0,1 μF)
3. Tolerancja pojemności: (K) ± 10%
4. Napięcie znamionowe: 250 275 300 305 310 V AC 5. Klasa produktu: X2
6. Rodzaj produktu: MPX
7. Kategoria klimatyczna: 40/110/56
8. Klasa palności biernej: B
9. Znak homologacji chińskiej: CQC
10. Niemiecki znak homologacji: VDE
11. Znak homologacji ENEC: ENEC
12. Amerykański znak homologacji: CUL
13. Norma aprobaty: IEC60384-14
Produkty Wprowadzenie
MPX są uzwojone metalizowanym dielektrykiem z folii polipropylenowej, konstrukcją nieindukcyjną, przewodami z ocynowanego drutu miedzianego i ognioodporną powłoką z żywicy epoksydowej.Posiadają doskonałe właściwości samoregeneracji i dobrą trudnopalność zgodnie z UL 94-V0
Wpisz aplikację
Produkty byłyby szeroko stosowane w tłumikach zakłóceń i kondensatorach w poprzek linii. Nadaje się do stosowania w sytuacjach, w których awaria kondensatora nie doprowadzi do niebezpieczeństwa porażenia prądem.
Cechy
1 Konstrukcja nieindukcyjna
2 Wysoka odporność na wilgoć
3 Właściwość samoleczenia
4 Typ trudnopalny (zgodność z UL 94V-0)
5 Bardzo mała strata
6 Doskonała charakterystyka częstotliwości i temperatury
7 Wysoka rezystancja izolacji
Dane techniczne (IEC 60384-14)
| Elementy testowe | Wymagania dotyczące wydajności | Warunki testu |
| Pojemność | W ramach określonej tolerancji | 1 kHz, 1 Vrms maks.przy 25 ℃ |
| Współczynnik rozproszenia | 0,001 (0,1%) Maks. | 1 kHz, 1 Vrms maks.przy 25 ℃ |
| Odporność na napięcie | Nie powinno być żadnych nieprawidłowości | Między zaciskami 4.3UR (Vdc) Test 60 sek. |
| Między zaciskiem a obudową UR×200%+1500Vac, 60sek. | ||
| Rezystancja izolacji | CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR > 0,33 μF IR ≥ 6 000 s | 100 ± 15 V DC, 60 s / 25 ℃ |
| Solidność zakończeń | Brak zerwania drutu i uszkodzenia kondensatora |
Wytrzymałość na rozciąganie siły obciążenia końcowego: 1,0 kg Czas trzymania: 10 ± 1 sek |
|
Wytrzymałość na zginanie siły obciążenia końcowego: 0,5 kg Czas gięcia: 4 x 90 ﾟ |
||
| Odporność na ciepło lutowania |
(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±5% wartości początkowej |
Temperatura lutowania: 260 ± 5 ℃ Czas lutowania: 5 ± 0,5 sek |
| Lutowalność | 95% cynowania powierzchni |
Temperatura lutowania: 260 ± 5 ℃ Czas lutowania: 2 ± 0,5 sek |
| Szybka zmiana temperatury | Kondensatory należy poddać oględzinom i nie mogą one wykazywać widocznych uszkodzeń. |
Temperatura niższej kategorii: -40℃ Temperatura wyższej kategorii: 110 ℃ Liczba cykli: 5 Czas trwania t1 = 30 min |
| Wibracja | Kondensatory należy poddać oględzinom i nie mogą one wykazywać widocznych uszkodzeń |
Zakres częstotliwości: 10~55Hz Kurs: X,Y,Z (oś) 2h / oś (łącznie 6h) Amplituda przemieszczenia: 0,75 mm |
| Elementy testowe | Wymagania dotyczące wydajności | Warunki testu |
| Sekwencja klimatyczna |
(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±5% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów (5) Odporność na napięcie: Normalna |
Duchota Górna temperatura: 110 ℃ Dolny czas trwania: 16 godz |
|
Zimno Temperatura: -40℃ Czas trwania: 2 godz |
||
| Wilgotne ciepło w stanie ustalonym |
(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±5% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów (5) Odporność na napięcie: Normalna |
+40°C i 93% wilgotności względnej, 56 dni |
| Ładowanie i rozładowywanie |
(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±10% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów |
Napięcie probiercze: √2 x URVAC 50 Hz Ładowanie i rozładowywanie: 0,5 s/czas Powtarzane przez 10000 cykli |
| Wytrzymałość |
(1) Wygląd: Brak widocznych uszkodzeń (2) △C/C : ≤ ±10% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów |
1,25 x UR VAC 50 Hz, raz na godzinę zwiększyć do 1000 V AC na 0,1 sekundy, 1000 godzin w górnej temperaturze znamionowej |
Warunki przechowywania
1 t należy zauważyć, że zdolność lutowania końcówek może ulec pogorszeniu, jeśli są one przechowywane przez długi czas w atmosferze.
2 Nie powinien znajdować się w szczególnie wysokiej temperaturze i wysokiej wilgotności, musi spełniać następujące warunki (przechowywanie w oryginalnym opakowaniu)
Temperatura: 35 MAX Wilgotność względna: 60% MAKS
3 Okres przechowywania: Strata: maksymalnie 12 miesięcy (od daty produkcji podanej na etykiecie w opakowaniu)
|
Przedmiot |
Wymaganie charakterystyczne |
Metoda testowa i stan |
||||||
|
Kategoria klimatyczna |
40/110/56 |
|||||||
|
Klasa palności pasywnej |
B |
|||||||
|
temperatura robocza |
-40~+110 |
|||||||
|
Zakres pojemności |
0,0022 μF ~ 2,2 μF |
|||||||
|
Tolerancja pojemności |
±10%(K),±20%(M) |
1 kHz, 1,0 Vrms, 25 |
||||||
|
Napięcie znamionowe |
250 V AC/275 V AC/300 V AC/305 V AC/310 V AC |
|||||||
|
Współczynnik rozproszenia |
1 kHz <0,10% |
IR≥6000s |
||||||
|
Rezystancja izolacji |
C≤0,33μF |
C>0,33μF |
UR>100V ,100VDC, |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60S,20 |
||||||
|
Wytrzymać napięcie między zaciskami |
Brak trwałej awarii lub rozgorzenia |
4.3UR(dc) 60s 25 Odcięcie prądu 10mA |
||||||
|
Wytrzymaj napięcie między zaciskami a obudową |
Brak trwałej awarii lub rozgorzenia |
2UR+1500V(ac) 60s 25 ≥2000V(ac) 25 |
||||||
|
MAKS.Czas narastania impulsu (dv/dt) |
Rozstaw ołowiu |
|||||||
|
7,5 mm 600 V/μs |
10 mm |
15 mm |
22,5 mm |
27,5 mm |
37,5 mm 100 V/μs |
|||
Wymagania dotyczące środowiska
1 Zgodność z wymaganiami RoHS.
2 Zgodność z wymaganiami REACH.
3 Bez halogenu (w razie potrzeby).
4 Proszę zapoznać się z załącznikiem 2, aby zobaczyć kopie testowe Rohs i Reach wykonane przez stronę trzecią
Kontrola jakości
Struktura produktu
