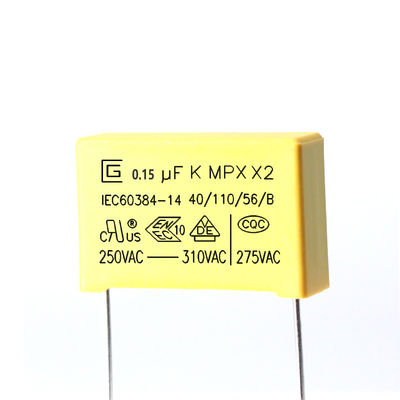

Kondensator bezpieczeństwa 154K X2 0,15 Uf Bardzo niska strata przy wysokiej częstotliwości

Kondensator bezpieczeństwa 154K X2 0,15 Uf Bardzo niska strata przy wysokiej częstotliwości
Kondensator bezpieczeństwa 154K X2 0,15 Uf Bardzo niska strata przy wysokiej częstotliwości

Duży Obraz :  Kondensator bezpieczeństwa 154K X2 0,15 Uf Bardzo niska strata przy wysokiej częstotliwości

Szczegóły Produktu:
Miejsce pochodzenia: Dong Guan
Nazwa handlowa: CG
Orzecznictwo: VDE，CQC
Numer modelu: X2-154K-275VAC-E21
Zapłata:
Minimalne zamówienie: 10000 sztuk
Cena: Discuss
Szczegóły pakowania: 200 sztuk / worek, rozmiar kartonu: 45 cm * 31 cm * 34 cm, pudełko wewnętrzne: 29,2 cm * 21 cm * 31,
Czas dostawy: 15-21 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 100000000 sztuk
Kontakt

Kondensator bezpieczeństwa 154K X2 0,15 Uf Bardzo niska strata przy wysokiej częstotliwości

Opis
Funkcje: Bardzo niska strata przy wysokiej częstotliwości Pojemność:: 1,0 uf
Napięcie znamionowe:: 250-310 V Temperatura robocza: -40℃～+110℃
Aplikacja:: zasilacz, amperomierz Dostępne media: karta katalogowa, fot
Podkreślić:

Kondensator bezpieczeństwa X2 0

,

15 Uf

,

154K Kondensator bezpieczeństwa X2

Samonaprawiający się kondensator bezpieczeństwa 0,15uf 154K 275VAC X2 Bardzo niska strata przy wysokiej częstotliwości

Kondensator bezpieczeństwa X2.pdf

Kondensator X --- metalizowany kondensator z folii polipropylenowej;zwykle kondensator X jest w większości wykonany z kondensatora z folii poliestrowej o stosunkowo dużej rezystancji prądu tętniącego.Ten typ kondensatora ma dużą objętość, ale pozwala na duży prąd do chwilowego ładowania i rozładowania, a jego rezystancja wewnętrzna jest odpowiednio mała.Kondensator X przyjmuje zewnętrzny kwadrat i wewnętrzny wysokonapięciowy OPP (obróbka uzwojenia metalizowanego materiału polipropylenowego) w plastikowym opakowaniu.Materiał OPP ma nie tylko lepszą wydajność elektryczną, ale także może skutecznie zmniejszyć wpływ impulsów o wysokiej częstotliwości, gdy jest podłączony równolegle z wejściowym końcem zasilacza.Efekty mocy.


Cechowanie


1. Logo CIGU:
2. Pojemność: (104 K, 0,1 μF)
3. Tolerancja pojemności: (K) ± 10%
4. Napięcie znamionowe: 250 275 300 305 310 V AC 5. Klasa produktu: X2
6. Rodzaj produktu: MPX
7. Kategoria klimatyczna: 40/110/56
8. Pasywna klasa palności: B
9. Chiński znak homologacji: CQC
10. Niemiecki znak homologacji: VDE
11. Znak homologacji ENEC: ENEC



Produkty Wprowadzenie



MPX są uzwojone metalizowanym dielektrykiem z folii polipropylenowej, konstrukcją nieindukcyjną, przewodami z ocynowanego drutu miedzianego i ognioodporną powłoką z żywicy epoksydowej.Posiadają doskonałe właściwości samoregeneracji i dobrą trudnopalność zgodnie z UL 94-V0

Cechy


1 Konstrukcja nieindukcyjna

2 Wysoka odporność na wilgoć

3 Właściwość samoleczenia

4 Typ trudnopalny (zgodność z UL 94V-0)

5 Bardzo mała strata

6 Doskonała charakterystyka częstotliwości i temperatury

7 Wysoka rezystancja izolacji



Dane techniczne (IEC 60384-14)


Elementy testowe Wymagania dotyczące wydajności Warunki testu
Pojemność W ramach określonej tolerancji 1 kHz, 1 Vrms maks.przy 25 ℃
Współczynnik rozproszenia 0,001 (0,1%) Maks. 1 kHz, 1 Vrms maks.przy 25 ℃
Odporność na napięcie Nie powinno być żadnych nieprawidłowości Między zaciskami 4.3UR (Vdc) Test 60 sek.
Między zaciskiem a obudową UR×200%+1500Vac, 60sek.
Rezystancja izolacji CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR > 0,33 μF IR ≥ 6 000 s 100 ± 15 V DC, 60 s / 25 ℃
Solidność zakończeń Brak zerwania drutu i uszkodzenia kondensatora

Wytrzymałość na rozciąganie siły obciążenia końcowego: 1,0 kg

Czas trzymania: 10 ± 1 sek

Wytrzymałość na zginanie siły obciążenia końcowego: 0,5 kg

Czas gięcia: 4 x 90 ﾟ
Odporność na ciepło lutowania

(1) Wygląd : Brak widocznych uszkodzeń

(2) △C/C : ≤ ±5% wartości początkowej

Temperatura lutowania: 260 ± 5 ℃

Czas lutowania: 5 ± 0,5 sek
Lutowalność 95% cynowania powierzchni

Temperatura lutowania: 260 ± 5 ℃

Czas lutowania: 2 ± 0,5 sek
Szybka zmiana temperatury Kondensatory należy poddać oględzinom i nie mogą one wykazywać widocznych uszkodzeń.

Temperatura niższej kategorii: -40℃

Temperatura wyższej kategorii: 110 ℃

Liczba cykli: 5

Czas trwania t1 = 30 min
Wibracja Kondensatory należy poddać oględzinom i nie mogą one wykazywać widocznych uszkodzeń

Zakres częstotliwości: 10~55Hz

Kurs: X,Y,Z (oś)

2h / oś (łącznie 6h)

Amplituda przemieszczenia: 0,75 mm



Elementy testowe Wymagania dotyczące wydajności Warunki testu
Sekwencja klimatyczna

(1) Wygląd : Brak widocznych uszkodzeń

(2) △C/C : ≤ ±5% wartości początkowej

(3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości

(4) IR : ≥ 50% obowiązujących limitów

(5) Odporność na napięcie: Normalna

Duchota

Górna temperatura: 110 ℃

Dolny czas trwania: 16 godz

Zimno

Temperatura: -40℃

Czas trwania: 2 godz
Wilgotne ciepło w stanie ustalonym

(1) Wygląd : Brak widocznych uszkodzeń

(2) △C/C : ≤ ±5% wartości początkowej

(3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości

(4) IR : ≥ 50% obowiązujących limitów

(5) Odporność na napięcie: Normalna

 +40°C i 93% wilgotności względnej, 56 dni
Ładowanie i rozładowywanie

(1) Wygląd : Brak widocznych uszkodzeń

(2) △C/C : ≤ ±10% wartości początkowej

(3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości

(4) IR : ≥ 50% obowiązujących limitów

Napięcie probiercze: √2 x URVAC 50 Hz

Ładowanie i rozładowywanie: 0,5 s/czas

Powtarzane przez 10000 cykli
Wytrzymałość

(1) Wygląd: Brak widocznych uszkodzeń

(2) △C/C : ≤ ±10% wartości początkowej

(3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości

(4) IR : ≥ 50% obowiązujących limitów

1,25 x UR VAC 50 Hz, raz na godzinę

zwiększyć do 1000 V AC na 0,1 sekundy,

1000 godzin w górnej temperaturze znamionowej


Warunki przechowywania

1 t należy zauważyć, że zdolność lutowania końcówek może ulec pogorszeniu, jeśli są one przechowywane przez długi czas w atmosferze.
2 Nie powinien znajdować się w szczególnie wysokiej temperaturze i wysokiej wilgotności, musi spełniać następujące warunki (przechowywanie w oryginalnym opakowaniu)
Temperatura: 35 MAX Wilgotność względna: 60% MAKS
3 Okres przechowywania: Strata: maksymalnie 12 miesięcy (od daty produkcji podanej na etykiecie w opakowaniu)

Wymagania dotyczące środowiska

1 Zgodność z wymaganiami RoHS.
2 Zgodność z wymaganiami REACH.
3 Bez halogenu (w razie potrzeby).
4 Proszę zapoznać się z załącznikiem 2, aby zobaczyć kopie testowe Rohs i Reach wykonane przez stronę trzecią

Kontrola jakości

Kondensator bezpieczeństwa 154K X2 0,15 Uf Bardzo niska strata przy wysokiej częstotliwości 0

Struktura produktu

Kondensator bezpieczeństwa 154K X2 0,15 Uf Bardzo niska strata przy wysokiej częstotliwości 1




Uszczelka


Plastikowa torba to minimalne opakowanie. Ilość to 100,200,300, 500,1000 SZTUK.

Etykieta RoHS zawiera nazwę produktu, specyfikację, ilość, numer partii, datę produkcji itp.

Jedno pudełko wewnętrzne ma torby N PCS
Rozmiar opakowania wewnętrznego (dł. × szer. × wys.) = 23 × 30 × 30 cm Oznaczenie dla RoHS I SVHC
Jedno pudełko zewnętrzne ma dwa pudełka wewnętrzne
Rozmiar opakowania zewnętrznego (dł. × szer. × wys.)=48 × 32,2 × 33 cm Oznaczenie dla RoHS I SVHC



Etykietka:

Kondensator foliowy X2,

kondensator MKP X2,

kondensator MPX X2
