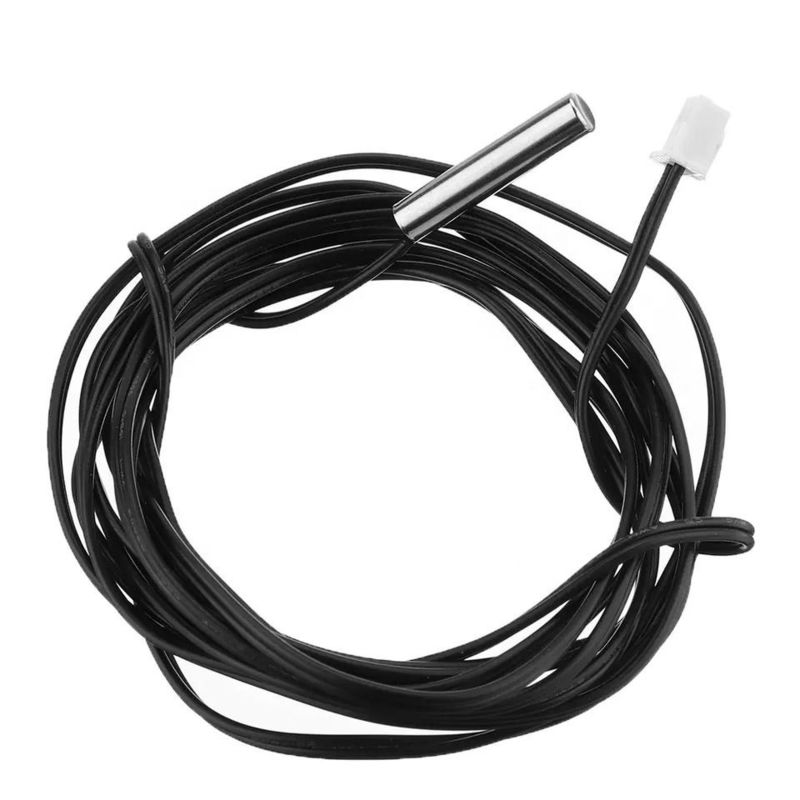

Wodoodporny NTC 10K 1% 3950 Dokładność termistora Sonda kabla czujnika temperatury
Cechy:
Osłona ze stali nierdzewnej i wodoodporna
Zakres pomiarowy: -20 do 105°C
Długość drutu: 2 metry
Rozmiar sondy: 5 x 25 mm
Wyjście: 2 przewody
Typ: NTC 10k±1% 3950
mierzyć temperatury otoczenia za pomocą ADC i tego łącza 10k NTC
Tabela konwersji odporności na temperaturę LINK
Stała B: 3380 K -/+ 1%
Typowa stała rozpraszania 5mW/°C
Izolacja sondy: >100 MOhm
Czas podtrzymania napięcia szczytowego: 2 sekundy, AC1800V 1mA 2 sekundy
Wytrzymałość na stres: 9,8N (1kgF) przez 1 minutę bez deformacji
Specyfikacje
1. Uaktualnij z oryginalnej zwykłej sondy temperatury bezpośrednio wystawionej na pomiar temperatury do temperatury pakietu rezystancyjnego
pomiar.Głowica pomiarowa temperatury średnica cylindra 3mm, długość 15mm, może być używana z blokiem grzejnym, który obsługuje
termoelement.
2. Zakres pomiaru temperatury został zwiększony z -50 ℃ ~ +250 ℃ do -50 ℃ ~ +350 ℃.Bardzo pomaga drukowanie w wysokiej temperaturze
Żarnik i może zastąpić oryginalną temperaturę termopary typu K.Jeśli potrzebujesz wydrukować żarnik wysokotemperaturowy, HT-NTC100K
Termistory są wysoce zalecane.
3. Nowa wersja termistora do pomiaru temperatury HT-NTC100K przyjmuje stal nierdzewną 304, z temperaturą wewnętrzną
pakiet zapewniający maksymalną żywotność dzięki precyzyjnemu pomiarowi temperatury.
4. Termistor HT-NTC100K przyjmuje biały przewód wysokotemperaturowy, który może wytrzymać wyższe temperatury.A dla wygody klientów,
przewody przyjmują połączenie liniowe, klient może rozerwać przewody w zależności od ich zastosowania.Linia wysokiej temperatury jest
dwukrotnie grubszy niż inne na rynku i niełatwy do zerwania.
5. Obsługuje dostosowanie różnych specyfikacji, w tym rozmiar cylindra głowicy temperatury i długość przewodów
Zastosowania czujnika temperatury NTC ze śrubą M8
1. Grzejnik, podgrzewacz, klimatyzatory samochodowe, lodówki, zamrażarki,
2. Podgrzewacze wody, Kocioł gazowy, Czajniki elektryczne, Wiszący kocioł gazowy, Dystrybutory wody,
3. Toster, kuchenka mikrofalowa, suszarka powietrza, brytfanna, kuchenka indukcyjna, elektryczna płyta grzejna,
4. Żelazko, parownica do odzieży, prostowanie włosów, ekspres do kawy, dzbanek do kawy,
6. Urządzenie do gotowania ryżu, kontrola temperatury inkubatora, kocioł na jajka itp.
|
Rodzaj
|
Czujnik temperatury NTC (termistor).
|
|
Zakres temperatury
|
-50 ℃ ~ +300 ℃; Dostosowane
|
|
Dokładność
|
1%; 5%; 10%
|
|
temperatura pokojowa (25℃)
|
1K；2K；2.2k；2.7k；3K；5K；7K；8K；12K；15K；20K；25K；30K；40K；47K；50K；60K；70K；100K；200K；230K；2 1000K; Dostosowane
|
|
wartość B
|
3274;3435;3470;3928;3950;3977;4100;4200;4400;Dostosowane
|
|
Materiał sondy
|
Stal nierdzewna SS304; aluminium; miedź; plastik; żywica epoksydowa; szkło
|
|
Instalacja
|
Kołnierzowe ； Powierzchniowe ； Gwintowane ； Plastikowe ； Proste ； Filmowe ； Dostosowane
|
|
Materiał drutu
|
Rurka termokurczliwa; Rurka PVC; Rurka z włókna szklanego; Rurka teflonowa
|
|
Złącze
|
Molex; JST; DuPont; CWB; CJT; typ U; dostosowane
|
|
Wodoodporny
|
IP67; IP68
|
Wszystkie parametry mogą być niestandardowym projektem.
Standardy usług: jesteśmy zobowiązani do zapewnienia wysokiej jakości i elastycznych usług dla wszystkich klientów.
Najszybsza odpowiedź: szczegółowe informacje, konkretny model i cenę produktów przekażemy szybko po otrzymaniu zapytania.
Zapewnienie jakości: dobrą jakość zapewnia zaawansowana technologia produkcji.Wszystkie produkty zostaną sprawdzone przez naszego kierownika kontroli jakości.
Zalety i charakterystyka automatycznego czujnika temperatury
- Mamy serce czujnika temperatury NTC - pełne zestawy linii produkcyjnej i podstawową technologię zastrzeżonych praw własności intelektualnej do wysokowydajnego pomiaru temperatury termistora NTC.
- Posiadamy wszystkie rodzaje rdzenia NTC czujnika temperatury NTC - wysokowydajne termistory do pomiaru temperatury to własna produkcja, kompletna seria, różnorodność strukturalna.Nasze produkty mogą spełniać wymagania pomiaru wstępnego w różnych obszarach temperatur od niskiej temperatury, średniej i niskiej temperatury do średnio-wysokiej temperatury. Produkty te przeszły wiele certyfikatów bezpieczeństwa krajowych i zagranicznych.
- Charakterystyka odporności i temperatury może całkowicie spełnić wymagania klienta i zapewniać klientom najlepszą wygodę.
- Dojrzała technika produkcji czujnika temperatury NTC, produkcja masowa na dużą skalę, produkt ma najlepszą zdolność uszczelniania izolacji, kolizja mechaniczna, odporność na zginanie, dobrze osadzona.
Test niezawodności
| Obiekt testowy |
Norma testowa |
Metoda badania |
Wymagania dotyczące wydajności |
| Zerowa rezystancja mocy |
IEC 60539-1 |
Zanurz próbki w kąpieli o stałej temperaturze przy 25 ℃ ± 0,005 ℃, przetestuj stałą rezystancję |
Rezystancja do ±1%
|
| wartość B |
IEC60539-1 |
Zanurz próbki w łaźni o stałej temperaturze w temperaturze 25 ℃, 50 ℃ (lub 85 ℃), sprawdź stałą rezystancję i oblicz wartość B |
Rezystancja do ±1%
|
| Swobodny spadek |
IEC60068-2-32
|
Wysokość upadku: 1,5 ± 0,1 m, powierzchnia: cement, 1 raz |
Brak widocznych uszkodzeń, R25 △R/R≤±1%
|
| Izolacja |
IEC60539-1
|
Nacisk 500 V na powłokę izolacyjną test rezystancji izolacji |
>500 MOhm
|
| Wytrzymać napięcie |
IEC60539-1 |
Wytrzymać napięcie: 1500 V/AC, prąd upływu: 2mA trwały: 60 sekund
|
Brak widocznych uszkodzeń
|
| Napięcie |
IEC60068-2-21 |
Pociągnij jednolitą prędkość na końcu, F> 4,0 KG (na życzenie klienta)
|
Brak widocznych uszkodzeń, R25 △R/R≤±1%
|
| Wibracja |
Q/HBm 108-94 |
Częstotliwość testowa: 10 ~ 500 Hz, huśtawka: 1,2 mm przyspieszenie: 30 m/s2 Kierunek X, Y, Z Czas: 8 godzin/kierunek |
Brak widocznych uszkodzeń, R25 △R/R≤±1%
|
| Stała wilgotność i ciepło |
IEC60068-2-78 |
Temp: 40 ± 2 ℃ Wilgotność: 92-95% RH Czas: 1000 ± 24 godziny |
Brak widocznych uszkodzeń, R25 △R/R≤±1%
|
| Termiczna stała czasowa |
EC60539-1 |
Zanurz w wodzie o temperaturze 25 ℃, po wyrównaniu temperatury, zanurz w 85 ℃, rezystancja wynosi 63,2%, oblicz całkowity czas |
<10 sek
|
| Przechowywanie w wysokiej temperaturze |
IEC60068-2-2 |
Temp: 125 ℃ ± 5 ℃ Czas: 1000 ± 24 godziny |
Brak widocznych uszkodzeń, R25 △R/R≤±1% |
| Zimno i szok termiczny |
IEC60068-2-14 |
-40℃~+125℃ T1:30min Czas cyklu:1000
|
Brak widocznych uszkodzeń, R25 △R/R≤±1%
|
| Eksperyment stukania |
IEC60068-2-77 |
Przyspieszenie: 250m/s2 Czas trwania impulsu: 6ms Liczba uderzeń: 1000 Czas regeneracji: 2 godziny
|
Brak widocznych uszkodzeń, R25 △R/R≤±1%
|
| Przechowywanie w niskiej temperaturze |
IEC60068-2-1 |
Temp: 40 ± 2 ℃ Czas: 1000 ± 24 godziny
|
Brak widocznych uszkodzeń, R25 △R/R≤±1%
|
| Spray solny |
IEC60068-2-11 |
Temp: 35 ± 2 ℃ Godzina zbierania: 1,0 ml ~ 2,0 ml Czas: określić według rzeczywistego zapotrzebowania |
Brak widocznych uszkodzeń, R25 △R/R≤±1%
|
Aby pomóc Ci uzyskać dokładny model, podaj następujące niezbędne informacje:
1. Zastosowanie termistora:__________
2. Środowisko pracy termistora:________
3. Zakres temperatury pracy: ___°C do ___°C
4. Wymiar i rysunek termistora
