Szczegóły Produktu:
|
| Napięcie przeskoku DC: | 75 ~ 1000 V | Rozmiar: | 4,5 mm * 3,2 mm |
|---|---|---|---|
| dostosować: | świadczyć przykładowe usługi | Próbka: | do dyspozycji |
| Słowo kluczowe: | Rura wyładowcza gazu | Cechy: | Wysoka rezystancja izolacji |
| Podkreślić: | Rura wyładowcza gazu SMD,rura wyładowcza 230XM |
||

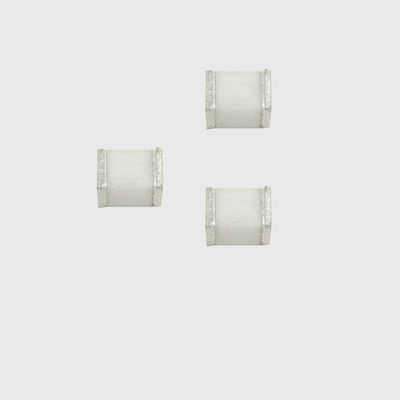

Wysoka rezystancja izolacji 4,5 mm * 3,2 mm SMD 230XM Rura wyładowcza do zasilaczy
SMD 230XM.pdf
Zasada działania rurki wyładowczej
Gdy przyłożone napięcie wzrośnie, przekraczając wytrzymałość dielektryczną gazu, przerwa między dwoma biegunami spowoduje przerwanie wyładowania, a pierwotny stan izolacji zostanie przekształcony w stan przewodzenia.poziom ciśnienia resztkowego.
Główne elementy pentodowej lampy wyładowczej są zasadniczo takie same jak dwubiegunowych i trójbiegunowych lamp wyładowczych, mają lepszą symetrię wyładowczą i nadają się do ochrony wieloliniowej.(Powszechnie stosowane w ochronie linii komunikacyjnych) Dyspersja wyładowania dwubiegunowej rury wyładowczej jest stosunkowo duża.W przypadku stosowania dwubiegunowej lampy wyładowczej przepięcie w trybie wspólnym może zostać przekształcone w przepięcie w trybie różnicowym.Normalne napięcie robocze systemu przyłożone do obu końców rury wyładowczej w systemie powinno być niższe niż napięcie potrzebne do utrzymania rozładowania, w przeciwnym razie wystąpi problem z swobodnym kołem.Wartość napięcia dla podtrzymania wyładowania jarzeniowego jest wyższa niż wartość napięcia dla podtrzymania wyładowania łukowego
Zasada selekcji
(1) Napięcie rozładowania prądu stałego rury wyładowczej musi być wyższe niż maksymalne napięcie podczas normalnej pracy linii, aby nie wpływać na normalne działanie linii.
(2) Impulsowe napięcie wyładowcze lampy wyładowczej musi być niższe niż najwyższa chwilowa wartość napięcia, jaką może wytrzymać linia, tak aby lampa wyładowcza mogła reagować szybciej niż linia w przypadku chwilowego przepięcia, oraz wcześniej ograniczyć przepięcie do bezpiecznej wartości.
(3) Napięcie trzymania rury wyładowczej powinno być jak najwyższe.Gdy przepięcie zniknie, rura wyładowcza może zostać zgaszona na czas bez wpływu na normalne działanie linii.
(4) Przewód uziemiający powinien być jak najkrótszy i wystarczająco gruby, aby ułatwić odprowadzanie przejściowych dużych prądów.
(5) Jeśli przepięcie trwa zbyt długo, rura wyładowcza wytwarza dużo ciepła.W celu zapobieżenia uszkodzeniu chronionego sprzętu na skutek przegrzania, rura wyładowcza powinna być wyposażona w kartę zabezpieczenia przed awarią.Obecnie niektóre nowe produkty lamp wyładowczych mają karty bezpieczeństwa.
Cechy
• Zgodność z RoHS i HF
• Rozmiar: 4,5 mm * 3,2 mm
• Napięcie przeskoku prądu stałego: 75~1000V
• Stabilne napięcie przebicia.
• Wysoka rezystancja izolacji.
• Wysokie napięcie podtrzymania.
• Duża zdolność pochłaniania prądu przejściowego.
• Niska pojemność
• Konstrukcja z mikroszczelinami
Zalecane aplikacje
• Sprzęt komunikacyjny • Sprzęt CATV
• Sprzęt testowy
• Linie danych
• Zasilacze
• Ochrona telekomunikacyjna SLIC
• Telekomunikacja
