Mały niebieski kondensator wysokiego napięcia 221K do filtrów sieciowych AC

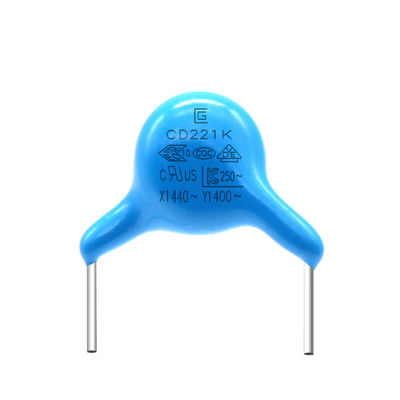

Duży Obraz : Mały niebieski kondensator wysokiego napięcia 221K do filtrów sieciowych AC

Szczegóły Produktu:

Miejsce pochodzenia:	Dongguan Chiny
Nazwa handlowa:	SG
Orzecznictwo:	VDE，CQC
Numer modelu:	Y5P-221K-400VAC

Zapłata:

Minimalne zamówienie:	10000 sztuk
Cena:	Discuss
Szczegóły pakowania:	rozmiar: 45 cm * 31 cm * 34 cm, pudełko wewnętrzne: 29,2 cm * 21 cm * 31,3 cm, karton wewnątrz dwóch
Czas dostawy:	15-21 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	100000000 sztuk

Kontakt

Mały niebieski kondensator wysokiego napięcia 221K do filtrów sieciowych AC

Opis

Storage Temp. Temperatura przechowywania Range Zasięg:	-40℃~+125℃	Operating Temp. Temperatura robocza Range Zasięg:	-25℃~+125℃
glowny material:	Ceramiczny	Typ dostawcy:	Oryginalny producent
dostosować:	Tak, zapewnij przykładowe usługi	typ przesyłki:	Przez otwór
Podkreślić:	Mały niebieski kondensator 221 K , mały niebieski kondensator wysokiego napięcia , kondensator 221 K

Mały rozmiar 220K 400VAC Kondensator bezpieczeństwa Y1 Użyj wysokonapięciowej ceramiki

Kondensator bezpieczeństwa Y1 .pdf

Aplikacje

Idealne do stosowania jako kondensatory X/Y do filtrów sieciowych prądu przemiennego i sprzężenia pierwotnego z wtórnym w zasilaczach impulsowych i zasilaczach sieciowych.
Nie należy używać tych produktów w żadnym samochodowym układzie napędowym ani urządzeniach bezpieczeństwa, w tym w ładowarkach do pojazdów elektrycznych i hybryd typu plug-in.

Funkcja

1. Mały rozmiar.
2. Kondensatory AC, które przeszły i są zgodne z certyfikatem bezpieczeństwa.
3. Strata wysokiej częstotliwości jest niewielka i może wytrzymać wpływ szczytowych skoków prądu przemiennego.
4. Silna zdolność przetężenia, mała pojemność i tłumienie strat.
5. Długa żywotność.
6. Napięcie znamionowe Y1 wynosi 400-500 V AC, a napięcie eksperymentalne wynosi 4000 V AC.
7. Kondensatory Y często wykorzystują ceramikę wysokiego napięcia.
8. Y1 to podwójnie izolowany kondensator Y, który służy do mostkowania strony pierwotnej i wtórnej.
9. Ognioodporne opakowanie z żywicy epoksydowej.
10. Kondensatory X i kondensatory Y są wspólnie określane jako kondensatory bezpieczeństwa.Kondensatory bezpieczeństwa są używane w takich przypadkach, to znaczy po awarii kondensatora nie spowoduje to porażenia prądem i nie zagrozi bezpieczeństwu ludzi.

Zalety

1. Mamy wszystkie modele materiałów, oszczędzaj czas na ich szukanie. I polecam materiały dla ciebie, jeśli potrzebujesz.
2. Dzięki produktom tej samej jakości możemy zaoferować najlepszą cenę.Zapytania do obsługi posprzedażnej, zapewnimy dobrą obsługę, taką jak aktualizacja statusu produktu, wsparcie techniczne itp. (24 godziny online)
3. Mamy wiele zapasów, a czas dostawy jest zwykle krótki.

PRZEDMIOT

SPECYFIKACJA

METODA I WARUNKI TESTU

Tempo jazdy na rowerze

Wygląd

Brak zaznaczonej wady

Kondensator należy wprowadzić do komory badawczej i poddać działaniu warunków temperaturowych przedstawionych w tabeli przez 5 cykli.

obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem.

Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.

(KROK)	1	2	3	4
(TEMP.)	-25±3℃	20±2℃	125±3℃	20±2℃
(CZAS)	30±3 min.	3 min.maks	30±3 min.	3 min.maks

Pojemność

Zmiana

B: ±10% maks

E: ±20% maks

F: ±30% maks

B,E:5,0% maks

P:7,0% maks

min. 1000MΩ

Wilgotność

(Pod

Stały

Państwo)

Wygląd

Nie zaznaczono

wada

Ustaw kondensator na 500 ± 12 godzin w temperaturze 40 ± 2 ℃ przy wilgotności względnej 95 ± 3%.

obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem.

Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.

Pojemność

Zmiana

B: ±10% maks

E: ±20% maks

F: ±30% maks

B,E:5,0% maks

P:7,0% maks

min. 1500MΩ

Dielektryk

Wytrzymałość

Za element 8

Próba życia

Wygląd

Nie zaznaczono

wada

Zastosuj napięcie 500 V AC, z wyjątkiem tego, że raz na godzinę napięcie jest zwiększane do 1000 V AC na 0,1 sekundy, co powinno być utrzymywane przez 1000 ± 48 godzin w temperaturze 125 ± 2 ℃.

Obróbka wstępna: Kondensator należy przechowywać w temperaturze 125 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami.

Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.

Pojemność

Zmiana

B: ±10% maks

E: ±20% maks

F: ±30% maks

B,E:5,0% maks

P:7,0% maks

min. 1500MΩ

Napięcie produktu, materiał, tabela rozmiarów

Kod produktu i rozmiaru	Znamionowe napięcie AC	Charakterystyka temperaturowa	Pojemność znamionowa	Tolerancja pojemności	Rozmiar (mm)
Kod produktu i rozmiaru	Znamionowe napięcie AC	Charakterystyka temperaturowa	Pojemność znamionowa	Tolerancja pojemności	D.maks	T.maks	P±0,8	d±0,05
Q065B□□100K□	400Vac	(B) Y5P ±10	10pF	k ±10%	6.5	4.5	10	0,55
Q065B□□150K□			15pF		6.5	4.5	10	0,55
Q070B□□220K□			22pF		7.0	4.5	10	0,55
Q070B□□330K□			33pF		7.0	4.5	10	0,55
Q070B□□470K□			47pF		7.0	4.5	10	0,55
Q070B□□560K□			56pF		7.0	4.5	10	0,55
Q070B□□620K□			62pF		7.0	4.5	10	0,55
Q070B□□820K□			82pF		7.0	4.5	10	0,55
Q065B□□101K□			100pF		6.5	4.5	10	0,55
Q065B□□221K□			220pF		6.5	4.5	10	0,55
Q075B□□331K□			330pF		7,5	4.5	10	0,6
Q085B□□471K□			470pF		8.5	4.5	10	0,6
Q085B□□561K□			560pF		8.5	4.5	10	0,6
Q095B□□681K□			680pF		9.5	4.5	10	0,6
Q110B□□821K□			820pF		11.0	4.5	10	0,6
Q115B□□102K□			1000pF		11,5	4.5	10	0,6
Q065E□□471K□		(MI) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□□561K□			560pF		7,5	4.5	10	0,6
Q075E□□681K□			680pF		7,5	4.5	10	0,6
Q075E□□821K□			820pF		7,5	4.5	10	0,6
Q085E□□102K□			1000pF		8.5	4.5	10	0,65
Q095E□□152M□			1500pF	M ±20%	9.5	4.5	10	0,65
Q105E□□222M□			2200pF		10,5	4.5	10	0,65
Q115E□□332M□			3300pF		11,5	4.5	10	0,65
Q065F□□102M□		(F) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□□152M□			1500pF		7,5	4.5	10	0,6
Q085F□□222M□			2200pF		8.5	4.5	10	0,6
Q100F□□332M□			3300pF		10.0	4.5	10	0,65
Q115F□□472M□			4700pF		11,5	4.5	10	0,65

Mały niebieski kondensator wysokiego napięcia 221K do filtrów sieciowych AC 0
Specyfikacja i metoda testowa

PRZEDMIOT

SPECYFIKACJA

METODA I WARUNKI TESTU

Temperatura przechowywaniaZakres

-40℃~+125℃

Temperatura roboczaZakres

-25℃~+125℃

Wygląd i
Wymiar

Wygląd ma
brak zaznaczonej wady.
Wymiary powinny mieścić się w określonej tolerancji.

Wygląd należy obserwować na oczach
Wymiar należy zmierzyć suwmiarką

Ocena

Powinien być łatwo rozpoznany.

Bądź obserwowany w zasięgu wzroku

Pojemność

W określonym
tolerancja

Temp.20±2℃
Tom.1,0 ± 0,2 Vrms
Częstotliwość1 ± 0,1 kHz

Współczynnik rozproszenia

B, E: maks. 2,5%.
P:3,5% maks

Ten sam warunek co pojemność

Rezystancja izolacji

10 000 MΩ
10 000MΩ min

Rezystancję izolacji należy mierzyć przy napięciu 500 ± 50 V prądu stałego w ciągu 60 ± 5 sekund ładowania.

Wytrzymałość dielektryczna

pomiędzy
Druty przewodowe

Bez porażki.

Przyłożyć napięcie 4,0 kVAC na 1 min.między przewodami ołowianymi.
(Prąd ładowania/rozładowania ≤50mA) (Y2:2,6KVAC)

Ciało
Izolacja

Bez porażki.

Zaciski kondensatora powinny być
połączone ze sobą.Metalową folię należy szczelnie owinąć wokół korpusu kondensatora w odległości około 3 - 4 mm od każdego zacisku.Napięcie 4,0 kV prądu przemiennego jest przykładane między przewodami prowadzącymi kondensatora a metalową folią.(Y2:2,6 KVAC)
(Prąd ładowania/rozładowania ≤50mA)

Temperatura
Charakterystyka

B:-10~+10%
E:-56~+22%
P:-80~+30%

Pojemność należy mierzyć na każdym kroku w następujący sposób.
Obróbka wstępna: Kondensator należy przechowywać w temperaturze 85 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami.

(Krok)	①	②	③	④	⑤
(Temperatura)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Mały niebieski kondensator wysokiego napięcia 221K do filtrów sieciowych AC 1
