Szczegóły Produktu:
|
| Storage Temp. Temperatura przechowywania Range Zasięg: | -40℃~+125℃ | Operating Temp. Temperatura robocza Range Zasięg: | -25℃~+125℃ |
|---|---|---|---|
| glowny material: | Ceramiczny | Funkcja: | Idealny do aplikacji na całej linii |
| Dostosuj:: | Tak, zapewnij przykładowe usługi | typ przesyłki: | Przez otwór |
| Podanie: | sprzęt biurowy, elektroniczny, prąd zmienny / silnik | Rozmiar: | Niestandardowy rozmiar |
| Podkreślić: | Kondensator VDE o niskiej stratności,kondensator 561K |
||

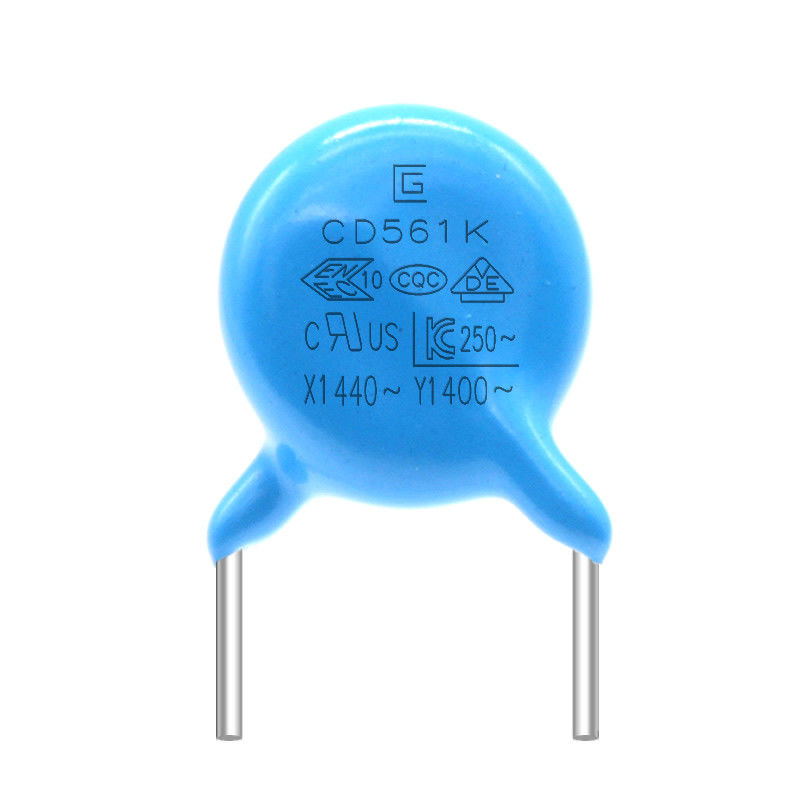

Niskostratne kondensatory bezpieczeństwa 561K 400VAC Y1 Kondensatory AC, które przeszły i są zgodne z bezpieczeństwem
Kondensator Y1 jest kondensatorem bezpieczeństwa i taki kondensator nie spowoduje porażenia prądem elektrycznym po awarii kondensatora i nie będzie zagrażał bezpieczeństwu użytkownika.Zawiera dwa rodzaje kondensatorów X i kondensatory Y.Kondensatory X to kondensatory podłączone między dwiema liniami linii energetycznej (LN), a kondensatory z metalową folią są zwykle używane;Kondensatory Y są połączone między dwiema liniami linii zasilającej i pojemnością uziemienia (LE, NE), zwykle występują parami.W oparciu o ograniczenie prądu upływu wartość kondensatora Y nie powinna być zbyt duża.Zasadniczo kondensator X ma poziom uF, a kondensator Y poziom nF.Kondensator X tłumi zakłócenia w trybie różnicowym, a kondensator Y tłumi zakłócenia w trybie wspólnym.
Kondensator bezpieczeństwa Y1 .pdf
Cechy:
Zakres temperatur pracy: od -25 do +85 stopni celsjusza.
Napięcie robocze: DC 1, 2,3, 6,3, 10 i 15 kV
Napięcie wytrzymywane: 1,5-krotność napięcia roboczego 1kV <=UR <=10kVUT = 1.5UR+500V, UR <=10kV, UT = 1,5UR
Pojemność: mierzona w temperaturze 20 +-2 stopni Celsjusza, przy maksymalnej wartości skutecznej 5 V, klasa I 1+-0,2 MHz i klasa II 1+-0,2 kHz
Tolerancja pojemności: J: +-5%, K: +-10%, M: +-20% i Z: +80%-20%
Współczynnik rozproszenia (DF): taki sam stan jak pojemnośćSL tgd <= 0,15%N3300 tgd <= 0,4% Y5P tgd <= 2,5% Z5U tgd <= 2,5% Z5V tgd <= 2,5% Bn tgd <= 0,5% Y5R tgd <= 0,35%
Rezystancja izolacji (IR): przy napięciu znamionowym 500V test 60 +-5sekund IR >= 10 000MQ
Charakterystyka temperaturowa: SLN3300, Y5P, Z5U, Z5V i Y5R
Zalety
1. Mamy wszystkie modele materiałów, oszczędzasz czas na ich szukanie. W razie potrzeby polecamy materiały.
2. Dzięki produktom tej samej jakości możemy zaoferować najlepszą cenę.Zapytania do obsługi posprzedażnej, zapewnimy dobrą obsługę, taką jak aktualizacja statusu produktu, wsparcie techniczne itp. (24 godziny online)
3. Mamy wiele zapasów, a czas dostawy jest zwykle krótki.
Zakres zastosowania:
Konwersja częstotliwości
podział częstotliwości i inne AC
duże obwody impulsowe
zwłaszcza obwody dzielnika częstotliwości audio o wysokich wymaganiach dotyczących wierności
|
PRZEDMIOT |
SPECYFIKACJA |
METODA I WARUNKI TESTU |
||||||||||||||||
|
Tempo jazdy na rowerze
|
Wygląd |
Brak zaznaczonej wady |
Kondensator należy wprowadzić do komory badawczej i poddać działaniu warunków temperaturowych przedstawionych w tabeli przez 5 cykli. obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.
|
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1000MΩ | |||||||||||||||||
|
Wilgotność (Pod Stały Państwo) |
Wygląd |
Nie zaznaczono wada |
Ustaw kondensator na 500 ± 12 godzin w temperaturze 40 ± 2 ℃ przy wilgotności względnej 95 ± 3%. obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych. |
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1500MΩ | |||||||||||||||||
|
Dielektryk Wytrzymałość |
Za element 8 |
|||||||||||||||||
|
Próba życia |
Wygląd |
Nie zaznaczono wada |
Zastosuj napięcie 500 V AC, z wyjątkiem tego, że raz na godzinę napięcie jest zwiększane do 1000 V AC na 0,1 sekundy, co powinno być utrzymywane przez 1000 ± 48 godzin w temperaturze 125 ± 2 ℃. Obróbka wstępna: Kondensator należy przechowywać w temperaturze 125 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych. |
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1500MΩ | |||||||||||||||||
Napięcie produktu, materiał, tabela rozmiarów
| Kod produktu i rozmiaru | Znamionowe napięcie AC | Charakterystyka temperaturowa | Pojemność znamionowa | Tolerancja pojemności | Rozmiar (mm) | |||
| D.maks | T.maks | P±0,8 | d±0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
k |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11,5 | 4.5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(MI) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10,5 | 4.5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11,5 | 4.5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4.5 | 10 | 0,65 | ||||
Specyfikacja i metoda testowa
|
PRZEDMIOT |
SPECYFIKACJA |
METODA I WARUNKI TESTU |
|||||||||||||
|
Temperatura przechowywaniaZakres |
-40℃~+125℃ | ||||||||||||||
|
Temperatura roboczaZakres |
-25℃~+125℃ | ||||||||||||||
|
|
Wygląd ma |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp.20±2℃ |
|||||||||||||
|
Współczynnik rozproszenia |
B, E: maks. 2,5%. |
|
|||||||||||||
|
|
10 000 MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
