Szczegóły Produktu:
|
| Storage Temp. Temperatura przechowywania Range Zasięg: | -40℃~+125℃ | Operating Temp. Temperatura robocza Range Zasięg: | -25℃~+125℃ |
|---|---|---|---|
| Materiał: | Ceramiczny | Typ dostawcy: | Oryginalny producent, ODM |
| Cechy: | Długa żywotność | Słowo kluczowe: | Kondensator bezpieczeństwa Y |
| Pakiet: | Przez otwór | Aplikacje: | sprzęt biurowy, elektroniczny, prąd zmienny / silnik |
| Podkreślić: | Ceramiczny kondensator wysokiego napięcia ODM,kondensator 472M,kondensator 472M |
||

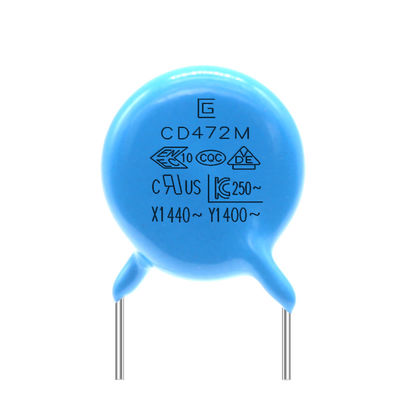

Wysoka wydajność izolacji 472M 400VAC Y1 Kondensator bezpieczeństwa Użyj wysokonapięciowej ceramiki
W obwodzie znajdują się pewne elementy zmienne, takie jak cewki indukcyjne, kondensatory itp. Te elementy zmienne generalnie mogą jedynie powodować lub zmniejszać względną zmianę (lub redukcję) wielkości sinusoidalnej odpowiadającej jej częstotliwości.Na przykład, gdy przełącznik jest włączony, prąd przemienny będzie się wielokrotnie zmieniał między Y1 i Y2, a pole elektromagnetyczne generowane w tym czasie (pole magnetyczne podobne do światła emitowanego przez źródło światła) będzie naturalnie generować siłę między przewodami .„Względny” odgrywa decydującą rolę.
Różnica między kondensatorem Y1 a kondensatorem Y2
1. Napięcie wytrzymywane i skok są różne
Napięcie znamionowe kondensatora Y1 wynosi 400 V AC, a napięcie wytrzymywane może osiągnąć 4000 V AC
Napięcie znamionowe kondensatora Y2 wynosi 300 V AC, a napięcie wytrzymywane może osiągnąć 2600 V AC
Konwencjonalny skok kondensatora Y1 wynosi 10 mm
Konwencjonalny skok kondensatora Y2 wynosi 7,5 mm
2. Różne rodzaje izolacji
Kondensator Y1 należy do izolacji podwójnej lub wzmocnionej
Kondensator Y2 należy do izolacji podstawowej lub dodatkowej
Funkcje i aplikacje:
Pokryty jest trudnopalną żywicą epoksydową, zgodną z normą UL94V-0
Ceramiczne kondensatory dyskowe są specjalnie zaprojektowane do zastosowań prądu przemiennego i spełniają wymagania bezpieczeństwa różnych agencji zajmujących się standardami bezpieczeństwa
Kondensatory typu DCF są idealne do stosowania w tłumieniu zakłóceń elektromagnetycznych i podłączaniu do sieci zasilającej, obejściu linii, sprzężeniu anteny, w poprzek linii i zastosowaniach podwójnej ochrony
Zalety
1. Mamy wszystkie modele materiałów, oszczędzasz czas na szukanie fortu I polecamy materiały, jeśli potrzebujesz.
2. Dzięki produktom tej samej jakości możemy zapewnić najlepszą cenęZapytania do obsługi posprzedażnej, zapewnimy dobrą obsługę, taką jak aktualizacja statusu produktu, wsparcie techniczne itp. (24 godziny online)
3. Mamy wiele zapasów, a czas dostawy jest zwykle krótki.
Kondensator bezpieczeństwa Y1 .pdf
|
PRZEDMIOT |
SPECYFIKACJA |
METODA I WARUNKI TESTU |
||||||||||||||||
|
Tempo jazdy na rowerze
|
Wygląd |
Brak zaznaczonej wady |
Kondensator należy wprowadzić do komory badawczej i poddać działaniu warunków temperaturowych przedstawionych w tabeli przez 5 cykli. obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.
|
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1000MΩ | |||||||||||||||||
|
Wilgotność (Pod Stały Państwo) |
Wygląd |
Nie zaznaczono wada |
Ustaw kondensator na 500 ± 12 godzin w temperaturze 40 ± 2 ℃ przy wilgotności względnej 95 ± 3%. obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych. |
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1500MΩ | |||||||||||||||||
|
Dielektryk Wytrzymałość |
Za element 8 |
|||||||||||||||||
|
Próba życia |
Wygląd |
Nie zaznaczono wada |
Zastosuj napięcie 500 V AC, z wyjątkiem tego, że raz na godzinę napięcie jest zwiększane do 1000 V AC na 0,1 sekundy, co powinno być utrzymywane przez 1000 ± 48 godzin w temperaturze 125 ± 2 ℃. Obróbka wstępna: Kondensator należy przechowywać w temperaturze 125 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych. |
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1500MΩ | |||||||||||||||||
Napięcie produktu, materiał, tabela rozmiarów
| Kod produktu i rozmiaru | Znamionowe napięcie AC | Charakterystyka temperaturowa | Pojemność znamionowa | Tolerancja pojemności | Rozmiar (mm) | |||
| D.maks | T.maks | P±0,8 | d±0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
k |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11,5 | 4.5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(MI) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10,5 | 4.5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11,5 | 4.5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4.5 | 10 | 0,65 | ||||
Specyfikacja i metoda testowa
|
PRZEDMIOT |
SPECYFIKACJA |
METODA I WARUNKI TESTU |
|||||||||||||
|
Temperatura przechowywaniaZakres |
-40℃~+125℃ | ||||||||||||||
|
Temperatura roboczaZakres |
-25℃~+125℃ | ||||||||||||||
|
|
Wygląd ma |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp.20±2℃ |
|||||||||||||
|
Współczynnik rozproszenia |
B, E: maks. 2,5%. |
|
|||||||||||||
|
|
10 000 MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
Proces produkcji
1. Opakowanie w tubie / rolce / ciętej taśmie / luzem, folii bąbelkowej, pudełku, kartonie;
2. Oryginalne opakowanie producenta, opakowanie zewnętrzne będzie w dobrym stanie z odpowiednim rozmiarem, aby zaoszczędzić na kosztach wysyłki;
3. Próbka z dostawą tego samego lub następnego dnia, zamówienie zbiorcze w ciągu 3-7 dni, ale zależy od dokładnej ilości;
4. Konto wysyłkowe klienta jest dostępne;
5. Jeśli wymagana jest zadeklarowana wartość do odprawy celnej, poinformuj nas o tym przed wysyłką;
6. Zarejestrowany pakiet, DHL, FedEx, UPS, ARAMEX, EMS, wysyłka lotnicza, wysyłka morska lub inne.
