Szczegóły Produktu:
|
| Nazwa: | Termistor NTC do montażu powierzchniowego | Podanie: | Wysoka niezawodność |
|---|---|---|---|
| ODM OEM: | tak | Temperatura robocza: | -40 ℃ ~ 200 ℃ |
| Próbka: | do dyspozycji | Technologia: | Skład węgla |
| typ przesyłki: | Przez otwór | Dostępne media: | karta katalogowa, fot |
| Podkreślić: | 25D15 SMD termistor NTC,termistor SMD NTC mały rozmiar,termistor NTC SMD |
||

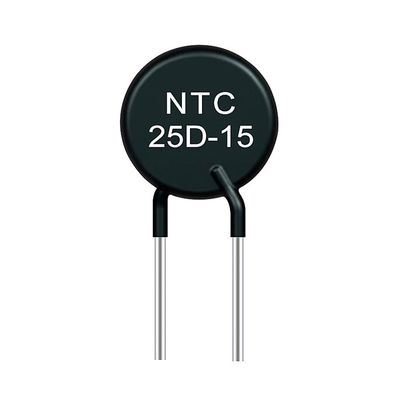

Długa żywotność i wysoka niezawodność Rezystor termiczny 25D15 NTC Silna zdolność do tłumienia prądu udarowego
Główna zaleta
1. Mały rozmiar, brak wyprowadzeń, szybka reakcja, mała przestrzeń zajmowana przez sprzęt elektroniczny,
2. Wykorzystując trójwarstwowy proces galwanizacji, ma doskonałą lutowność i odporność na lutowanie, nadaje się do lutowania falowego i lutowania rozpływowego oraz nadaje się do szybkiego montażu powierzchniowego o dużej gęstości.
Aplikacje:
Może być instalowany w obwodach mocy:
• Zasilacze i falowniki
• Zasilacze bezprzerwowe
• Żarówki energooszczędne
• Stateczniki elektroniczne
• Ochrona żarnika różnych typów lamp
• Niektóre rodzaje grzejników
• W przypadku obwodów o większej mocy zapytaj o MF73
i tłumiki przepięć serii MF74.
| Model | Znamionowa moc zerowa | Maks. stabilnie Prąd stanu (A) | Pozostały Rezystancja (Ω) | B25/85 (K) | Czas termiczny stała(e) | Rozpusta |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1,5D-13 | 1.5 | 7 | 0,089 | 2700 | ||
| 2,5D-13 | 2.5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Specyfikacja techniczna
Średnica korpusu Φ40mm
| Nr kat | R25±20%(Ω) | Wskaźnik czułości termicznej B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax(Ω) | Maksymalne rozproszenie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0,5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Średnica korpusu Φ45mm
| Nr kat | R25±20%(Ω) | Wskaźnik czułości termicznej B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax(Ω) | Maksymalne rozproszenie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0,5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Średnica korpusu Φ50mm
| Nr kat | R25±20%(Ω) | Wskaźnik czułości termicznej B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax(Ω) | Maksymalne rozproszenie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0,5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Proces produktu
Środki ostrożności dotyczące stosowania termistora NTC
1. Zwróć uwagę na temperaturę pracy termistora NTC.
Nie używaj termistorów NTC poza zakresem temperatur roboczych.Temperatura robocza serii φ5, φ7, φ9, φ11 wynosi -40~+150°C;temperatura pracy serii φ13, φ15, φ20 wynosi -40~+200°C.
2. Proszę zwrócić uwagę, aby używać termistora NTC pod warunkiem mocy znamionowej.
Maksymalna moc znamionowa każdej specyfikacji wynosi: φ5-0,7W, φ7-1,2W, φ9-1,9W, φ11-2,3W, φ13-3W, φ15-3,5W, φ20-4W.
3. Środki ostrożności dotyczące stosowania w środowisku o wysokiej temperaturze i dużej wilgotności.
Jeśli termistor ma być używany w środowisku o wysokiej temperaturze i dużej wilgotności, użyj termistora z osłoną i osłony ochronnej, aby odsłonić zamkniętą część na działanie środowiska (woda, wilgoć), a otwieraną część osłona nie będzie miała bezpośredniego kontaktu z wodą i parą.
4. Nie może być używany w szkodliwym środowisku gazowym i płynnym.
Nie używaj go w środowisku gazów korozyjnych ani w środowisku, w którym będzie narażony na działanie elektrolitów, słonej wody, kwasów, zasad lub rozpuszczalników organicznych.
5. Chroń przewody.
Nie rozciągaj i nie zginaj nadmiernie drutu, nie narażaj go na nadmierne wibracje, wstrząsy i naciski.
6. Trzymaj z dala od nagrzewających się elementów elektronicznych.
Unikaj instalowania elementów elektronicznych, które są podatne na ciepło wokół termistora NTC typu zasilania.Zaleca się stosowanie produktów z wyższymi wyprowadzeniami na górnej części zgiętej nogi.
