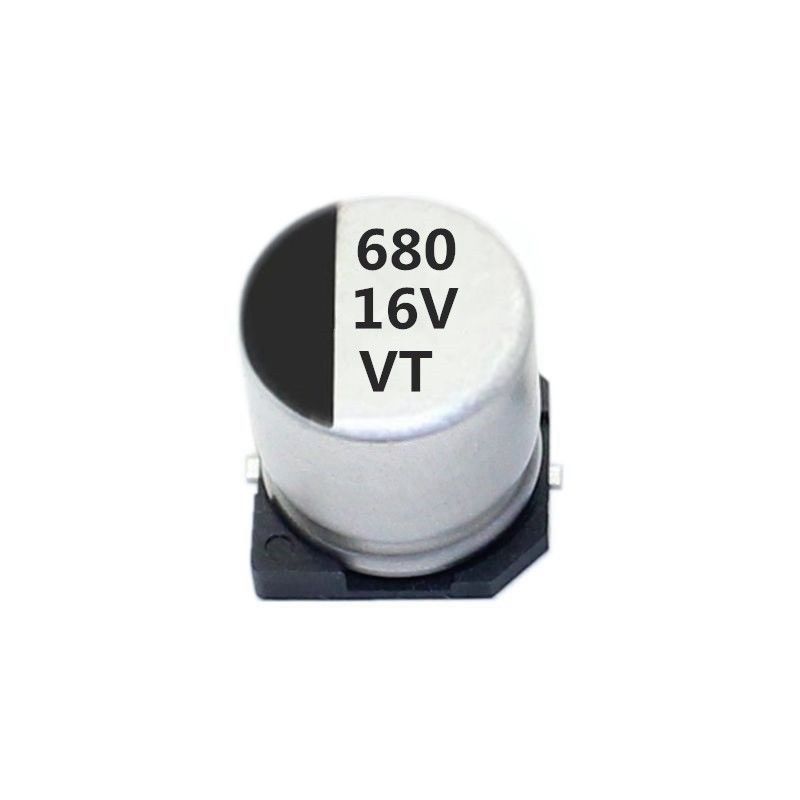

Aluminiowy kondensator elektrolityczny 680uf 16v Dobra wydajność elektryczna

Mały rozmiar 16V 680UF Aluminiowy kondensator elektrolityczny Dobra wydajność elektryczna

Aluminiowy kondensator elektrolityczny jest spolaryzowanym kondensatorem.Jego płyta dodatnia jest wykonana z folii aluminiowej, która jest zanurzona w elektrolicie w celu anodowego utleniania.Na powierzchni folii aluminiowej tworzy się warstwa tlenku glinu, a jej grubość wynosi zwykle 0,02 ~ 0,03 μm.Ta warstwa tlenku jest środkiem izolującym między płytami dodatnimi i ujemnymi.Elektroda ujemna kondensatora składa się z elektrolitu, a elektrolit składa się na ogół z kwasu borowego, wody amoniakalnej, glikolu etylenowego itp. W celu ułatwienia produkcji kondensatorów roztwór elektrolitu jest zwykle impregnowany na specjalnym papierze i następnie kawałek oryginalnej folii aluminiowej jest wklejany razem z papierem nasączonym roztworem elektrolitu, dzięki czemu elektrodę ujemną można łatwo narysować na oryginalnym pasku folii aluminiowej, tak jak pokazano na rysunku 1a.Rdzeń aluminiowego kondensatora elektrolitycznego jest tworzony przez uzwojenie wyżej wymienionych elektrod dodatnich i ujemnych zgodnie z ich osią centralną, a następnie rdzeń jest powiększany i pakowany w aluminiową powłokę w celu utworzenia aluminiowego kondensatora elektrolitycznego.Aby zapobiec wyciekaniu lub wysychaniu roztworu elektrolitu, do uszczelnienia otworu aluminiowej obudowy służy gumowa zatyczka.
Aby uzyskać dużą pojemność i małą objętość, stosuje się trawienie chemiczne w celu utworzenia szorstkiej powierzchni po jednej stronie dodatniej folii aluminiowej, dzięki czemu zwiększa się powierzchnia elektrody, zwiększając w ten sposób pojemność.


Cechy


1. Pojemność na jednostkę objętości jest bardzo duża, dziesiątki do setek razy większa niż w przypadku innych typów kondensatorów.
2. Pojemność znamionowa może być bardzo duża i może z łatwością osiągnąć dziesiątki tysięcy μf lub nawet kilka f (ale nie można jej porównać z pojemnością elektryczną dwuwarstwowej).
3. Cena ma przytłaczającą przewagę nad innymi typami, ponieważ komponenty kondensatorów elektrolitycznych to wszystkie popularne materiały przemysłowe, takie jak aluminium i tak dalej.Sprzęt do produkcji aluminiowych kondensatorów elektrolitycznych jest również powszechnym sprzętem przemysłowym, który może być produkowany masowo, a koszt jest stosunkowo niski

Charakterystyka temperaturowa:

Impedancja pomiarowa przy +20 ±2°C, 1,00kHz ±20%
Impedancja pomiarowa przy -25 ±2°C, 1,00kHz ±20%
Impedancja pomiarowa przy -55 ±2°C, 100kHz ±20%
Stosunek impedancji wartości -25 i -55°C do wartości +20°C nie powinien przekraczać następujących wartości
