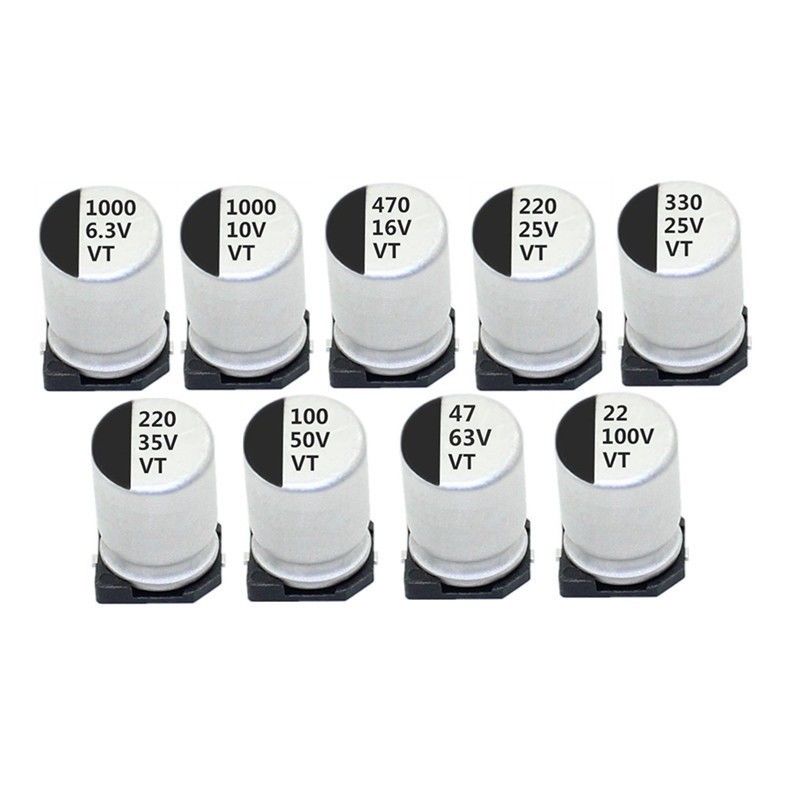

Dostosowany aluminiowy kondensator elektrolityczny o dużej pojemności

Stabilna wydajność Mały aluminiowy kondensator elektrolityczny Duża pojemność pamięci

Aluminiowy kondensator elektrolityczny jest spolaryzowanym kondensatorem.Jego płyta dodatnia jest wykonana z folii aluminiowej, która jest zanurzona w elektrolicie w celu anodowego utleniania.Na powierzchni folii aluminiowej tworzy się warstwa tlenku glinu, a jej grubość wynosi zwykle 0,02 ~ 0,03 μm.Ta warstwa tlenku jest środkiem izolującym między płytami dodatnimi i ujemnymi.Elektroda ujemna kondensatora składa się z elektrolitu, a elektrolit składa się na ogół z kwasu borowego, wody amoniakalnej, glikolu etylenowego itp. W celu ułatwienia produkcji kondensatorów roztwór elektrolitu jest zwykle impregnowany na specjalnym papierze i następnie kawałek oryginalnej folii aluminiowej jest wklejany razem z papierem nasączonym roztworem elektrolitu, dzięki czemu elektrodę ujemną można łatwo narysować na oryginalnym pasku folii aluminiowej, tak jak pokazano na rysunku 1a.Rdzeń aluminiowego kondensatora elektrolitycznego jest tworzony przez uzwojenie wyżej wymienionych elektrod dodatnich i ujemnych zgodnie z ich osią centralną, a następnie rdzeń jest powiększany i pakowany w aluminiową powłokę w celu utworzenia aluminiowego kondensatora elektrolitycznego.Aby zapobiec wyciekaniu lub wysychaniu roztworu elektrolitu, do uszczelnienia otworu aluminiowej obudowy służy gumowa zatyczka.
Aby uzyskać dużą pojemność i małą objętość, stosuje się trawienie chemiczne w celu utworzenia szorstkiej powierzchni po jednej stronie dodatniej folii aluminiowej, dzięki czemu zwiększa się powierzchnia elektrody, zwiększając w ten sposób pojemność.
Powodem, dla którego aluminiowe kondensatory elektrolityczne mają polaryzację, jest to, że warstwa tlenku glinu na płycie dodatniej ma jednokierunkową przewodność.Tylko wtedy, gdy biegun dodatni kondensatora jest podłączony do bieguna dodatniego zasilacza, a biegun ujemny jest podłączony do bieguna ujemnego zasilacza, warstwa tlenku glinu może działać jako środek izolacyjny.efekt.Jeśli biegunowość aluminiowego kondensatora elektrolitycznego zostanie odwrócona, warstwa tlenku glinu stanie się przewodnikiem, a kondensator elektrolityczny nie tylko przestanie działać, ale także spowoduje przegrzanie i uszkodzenie kondensatora z powodu przepływającego przez niego dużego prądu.
Aby zapobiec przypadkowym wypadkom wybuchowym, gdy używane są aluminiowe kondensatory elektrolityczne, na końcowej powierzchni aluminiowej obudowy jest zwykle dociskane rowkowane mechaniczne słabe ogniwo.Gdy ciśnienie wewnętrzne kondensatora elektrolitycznego jest zbyt wysokie, rowek słabego ogniwa pęknie w celu zmniejszenia ciśnienia i ochrony przed wybuchem..
Chociaż aluminiowe kondensatory elektrolityczne mają polaryzację, jeśli zostaną przyjęte nowe metody w strukturze i procesie, można również wykonać niepolarne kondensatory elektrolityczne.

Aluminiowe kondensatory elektrolityczne mają następujące cechy:

①Pojemność na jednostkę objętości jest szczególnie duża, a cena za jednostkę pojemności jest najniższa.
② Aluminiowe kondensatory elektrolityczne są spolaryzowane.
③Stała dielektryczna jest stosunkowo duża, zazwyczaj 7~10.
④Błąd wydajności jest duży, strata jest duża, a prąd upływu jest duży, a pojemność i strata będą się zmieniać wraz ze zmianą temperatury.
⑤ Zakres temperatur roboczych jest wąski i nadaje się tylko do pracy w zakresie temperatur -20 ℃ ~ + 50 ℃.
⑥Napięcie robocze jest niskie, zazwyczaj 6,3-400 V.
⑦Cena nie jest droga.

Charakterystyka temperaturowa:

Impedancja pomiarowa przy +20 ±2°C, 1,00kHz ±20%
Impedancja pomiarowa przy -25 ±2°C, 1,00kHz ±20%
Impedancja pomiarowa przy -55 ±2°C, 100kHz ±20%
Stosunek impedancji wartości -25 i -55°C do wartości +20°C nie powinien przekraczać następujących wartości
