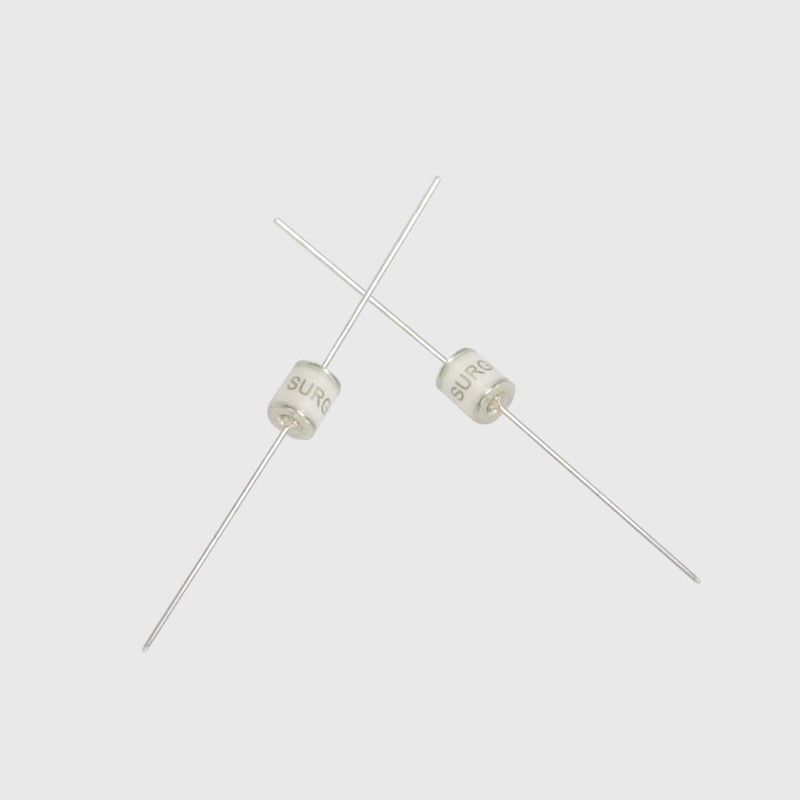

Rury wyładowcze o niskiej pojemności — seria SX5 Napięcie iskrzenia DC: 70 ~ 5000 V

SX5 0 - 230X SMDT.pdf


Rura wyładowcza jest elementem ochrony odgromowej typu szczelinowego, który jest szeroko stosowany w ochronie odgromowej systemów komunikacyjnych.Rura wyładowcza jest często używana w pierwszym lub pierwszych dwóch stopniach wielopoziomowego obwodu zabezpieczającego do rozładowania chwilowego przetężenia pioruna i ograniczenia przepięcia.Ponieważ rezystancja izolacji międzyelektrodowej rury wyładowczej jest duża, a pojemność pasożytnicza jest mała, nie nadaje się do ochrony odgromowej linii sygnałowych o wysokiej częstotliwości.Główne wady charakterystyki ochronnej rury wyładowczej polegają na tym, że opóźnienie czasowe rozładowania jest duże, czułość działania nie jest idealna i trudno jest skutecznie stłumić falę pioruna przy stromym wzroście głowicy fali, i istnieje problem swobodnego biegu w ochronie odgromowej systemu elektroenergetycznego.

Powszechnie stosowane lampy wyładowcze obejmują dwuelektrodowe lampy wyładowcze i trzyelektrodowe lampy wyładowcze.Większość materiałów powłoki opakowania to ceramika, dlatego nazywane są ceramicznymi rurkami wyładowczymi.


Zasada


Zasada działania rury wyładowczej polega na rozładowaniu szczeliny gazowej.Kiedy pewne napięcie zostanie przyłożone między dwoma biegunami rury wyładowczej, między elektrodami powstaje nierówne pole elektryczne: pod działaniem tego pola elektrycznego gaz w rurze zaczyna się dysocjować.Kiedy przyłożone napięcie wzrasta, aby utworzyć przerwę między elektrodami Gdy natężenie pola przekracza wytrzymałość dielektryczną gazu, przerwa między dwoma biegunami zostanie przerwana przez wyładowanie, a pierwotny stan izolacji zostanie przekształcony w stan przewodzący .Po przewodzeniu napięcie między dwoma biegunami rury wyładowczej pozostanie na poziomie napięcia szczątkowego określonego przez łuk wyładowczy., to napięcie szczątkowe jest na ogół bardzo niskie, dzięki czemu sprzęt elektroniczny połączony równolegle z lampą wyładowczą jest chroniony przed uszkodzeniem przez przepięcie

Cechy

1. Zgodność z RoHS i HF
2. Struktura SMD
3. Napięcie przeskoku prądu stałego: 70~5000V 4. Niska pojemność
5. Uznanie agencji: UL
6. Temperatura pracy:-30°C ~ +85°C Przechowywanie
temperatura: -40°C ~ +115°C


Warunków Magazynowego Składowania Produktów

· Warunki przechowywania:
1. Temperatura przechowywania: -10°C~+40°C
2. Wilgotność względna: ≤75% RH
3. Trzymaj z dala od korozyjnej atmosfery i światła słonecznego.· Okres przechowywania: 1 rok



Zalecane aplikacje

1. Modem kablowy
2. xDSL
3. Dekoder
4. Telewizory
5. Dostawca energii
6. Elektronika użytkowa
