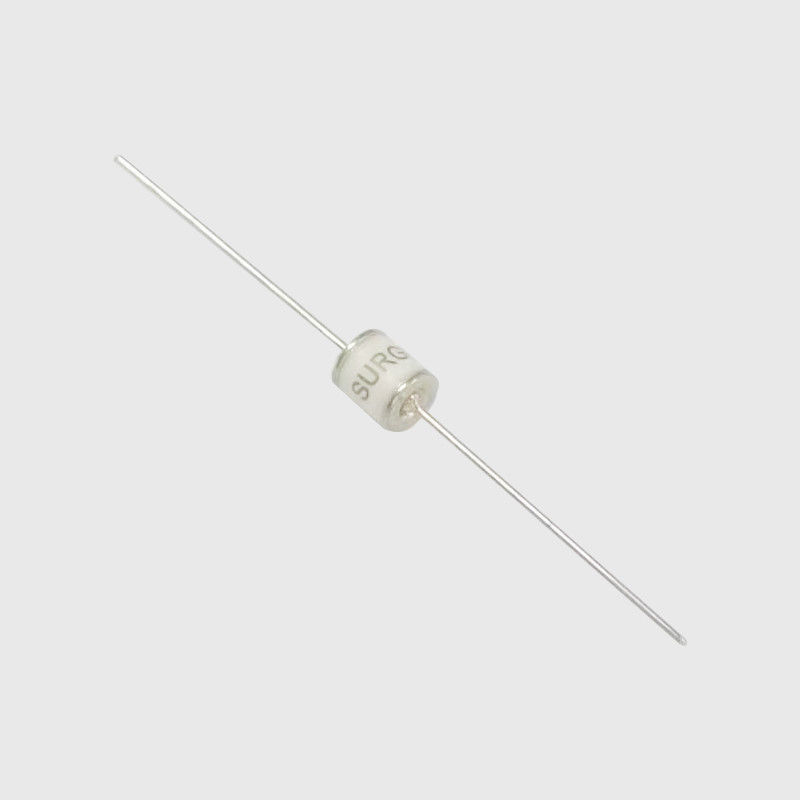

Dostępna próbka struktury SMD szklanej rury wyładowczej 70 V - 5000 V

Gazowe rurki wyładowcze o niskiej pojemności — seria SX5 Zgodne z RoHS i HF

SX5 0 - 230X SMDT.pdf


Struktura


Niektóre rury wyładowcze wykorzystują szkło jako powłokę hermetyczną rury.Niektórzy używają również ceramiki jako powłoki opakowania, a rura wyładowcza jest wypełniona gazem obojętnym o stabilnych właściwościach elektrycznych (takim jak argon i neon itp.).Elektrody wyładowcze powszechnie stosowanej rury wyładowczej są na ogół dwie lub trzy, a elektrody są oddzielone gazem obojętnym..W zależności od ustawienia liczby elektrod, rurę wyładowczą można podzielić na dwubiegunowe i trójbiegunowe.
Rura wyładowcza z diodą ceramiczną składa się z elektrody z czystego żelaza, nasadki ze stopu niklowo-chromowo-kobaltowego, nasadki spawalniczej srebrno-miedzianej i korpusu rurki ceramicznej oraz innych głównych elementów.Elektrody wyładowcze w rurze są pokryte radioaktywnymi tlenkami, a wewnętrzna ściana rury jest również pokryta pierwiastkami radioaktywnymi, aby poprawić charakterystykę wyładowania.Elektroda wyładowcza ma głównie dwie struktury: w kształcie pręta i miseczki.W rurze wyładowczej elektrody prętowej między elektrodą a ścianą korpusu rury zainstalowana jest cylindryczna osłona termiczna.Ekran termiczny może sprawić, że ciepło korpusu rury ceramicznej będzie jednolite, dzięki czemu nie dojdzie do lokalnego przegrzania i nie spowoduje pęknięcia rury.Wnętrze osłony termicznej jest również pokryte radioaktywnymi tlenkami w celu dalszego zmniejszenia dyspersji wyładowań.W rurze wyładowczej elektrody w kształcie miseczki, u wylotu miseczki zainstalowana jest siatka molibdenowa, aw miseczce zainstalowany jest element cezowy, co również zmniejsza dyspersję wyładowania.
Trójelektrodowa rura wyładowcza składa się również z czystych elektrod żelaznych, nasadek ze stopu niklowo-chromowo-kobaltowego, nasadek spawalniczych ze srebra i miedzi oraz rurek ceramicznych.W odróżnieniu od rurki wyładowczej diody, cylinder ze stopu niklowo-chromowo-kobaltowego jest dodawany do trójelektrodowej rurki wyładowczej jako trzeci biegun, czyli elektroda uziemiająca.


Zasada


Zasada działania rury wyładowczej polega na rozładowaniu szczeliny gazowej.Kiedy pewne napięcie zostanie przyłożone między dwoma biegunami rury wyładowczej, między elektrodami powstaje nierówne pole elektryczne: pod działaniem tego pola elektrycznego gaz w rurze zaczyna się dysocjować.Kiedy przyłożone napięcie wzrasta, aby utworzyć przerwę między elektrodami Gdy natężenie pola przekracza wytrzymałość dielektryczną gazu, przerwa między dwoma biegunami zostanie przerwana przez wyładowanie, a pierwotny stan izolacji zostanie przekształcony w stan przewodzący .Po przewodzeniu napięcie między dwoma biegunami rury wyładowczej pozostanie na poziomie napięcia szczątkowego określonego przez łuk wyładowczy., to napięcie szczątkowe jest na ogół bardzo niskie, dzięki czemu sprzęt elektroniczny połączony równolegle z lampą wyładowczą jest chroniony przed uszkodzeniem przez przepięcie

Cechy

1. Zgodność z RoHS i HF
2. Struktura SMD
3. Napięcie przeskoku prądu stałego: 70~5000V 4. Niska pojemność
5. Uznanie agencji: UL
6. Temperatura pracy:-30°C ~ +85°C Przechowywanie
temperatura: -40°C ~ +115°C


Warunków Magazynowego Składowania Produktów

· Warunki przechowywania:
1. Temperatura przechowywania: -10°C~+40°C
2. Wilgotność względna: ≤75% RH
3. Trzymaj z dala od korozyjnej atmosfery i światła słonecznego.· Okres przechowywania: 1 rok



Zalecane aplikacje

1. Modem kablowy
2. xDSL
3. Dekoder
4. Telewizory
5. Dostawca energii
6. Elektronika użytkowa
