Szczegóły Produktu:
|
| Napięcie przeskoku DC: | 75 ~ 1000 V | Rozmiar: | 4,5 mm * 3,2 mm |
|---|---|---|---|
| dostosować: | świadczyć przykładowe usługi | Słowo kluczowe: | Rura wyładowcza gazu |
| Próbka: | do dyspozycji | Cechy: | Wysokie napięcie przetrzymania. |
| Podkreślić: | Ceramiczne rury wyładowcze SMD,ceramiczne rury wyładowcze 230XM |
||

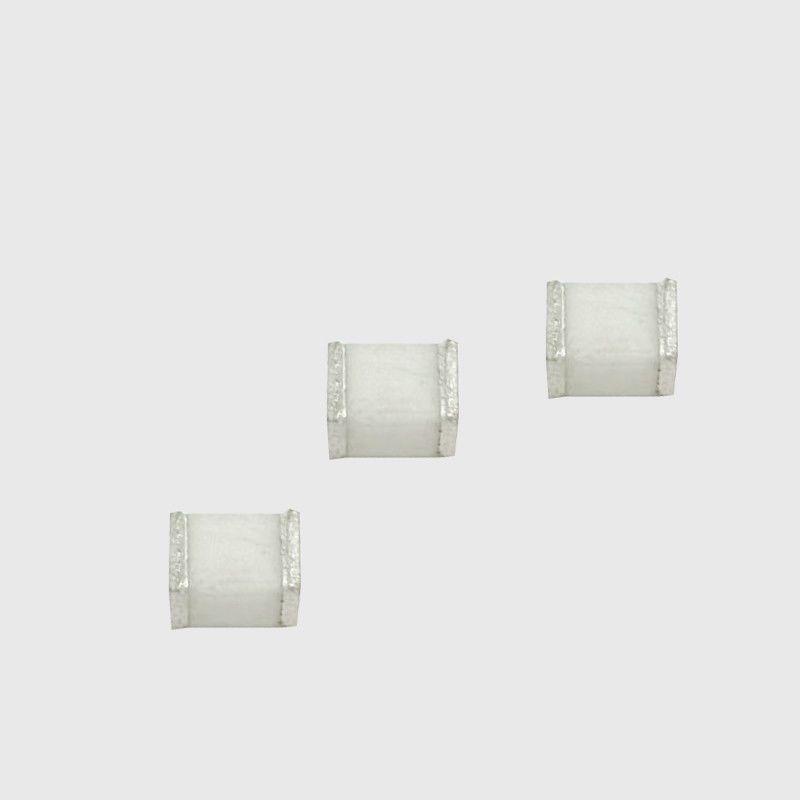

Konstrukcja z mikroszczelinami Niska pojemność 4,5 mm * 3,2 mm SMD 230XM Rura wyładowcza gazu do zasilaczy
SMD 230XM.pdf
Rura wyładowcza jest elementem ochrony odgromowej typu szczelinowego, który jest szeroko stosowany w ochronie odgromowej systemów komunikacyjnych.Rura wyładowcza jest często używana w pierwszym lub pierwszych dwóch stopniach wielopoziomowego obwodu zabezpieczającego do rozładowania chwilowego przetężenia pioruna i ograniczenia przepięcia.Ponieważ rezystancja izolacji międzyelektrodowej rury wyładowczej jest duża, a pojemność pasożytnicza jest mała, nie nadaje się do ochrony odgromowej linii sygnałowych o wysokiej częstotliwości.Główne wady charakterystyki ochronnej rury wyładowczej polegają na tym, że opóźnienie czasowe rozładowania jest duże, czułość działania nie jest idealna i trudno jest skutecznie stłumić falę pioruna przy stromym wzroście głowicy fali, i istnieje problem swobodnego biegu w ochronie odgromowej systemu elektroenergetycznego.
Powszechnie stosowane lampy wyładowcze obejmują dwuelektrodowe lampy wyładowcze i trzyelektrodowe lampy wyładowcze.Większość materiałów powłoki opakowania to ceramika, dlatego nazywane są ceramicznymi rurkami wyładowczymi.
Zasada selekcji
(1) Napięcie rozładowania prądu stałego rury wyładowczej musi być wyższe niż maksymalne napięcie podczas normalnej pracy linii, aby nie wpływać na normalne działanie linii.
(2) Impulsowe napięcie wyładowcze lampy wyładowczej musi być niższe niż najwyższa chwilowa wartość napięcia, jaką może wytrzymać linia, tak aby lampa wyładowcza mogła reagować szybciej niż linia w przypadku chwilowego przepięcia, oraz wcześniej ograniczyć przepięcie do bezpiecznej wartości.
(3) Napięcie trzymania rury wyładowczej powinno być jak najwyższe.Gdy przepięcie zniknie, rura wyładowcza może zostać zgaszona na czas bez wpływu na normalne działanie linii.
(4) Przewód uziemiający powinien być jak najkrótszy i wystarczająco gruby, aby ułatwić odprowadzanie przejściowych dużych prądów.
(5) Jeśli przepięcie trwa zbyt długo, rura wyładowcza wytwarza dużo ciepła.W celu zapobieżenia uszkodzeniu chronionego sprzętu na skutek przegrzania, rura wyładowcza powinna być wyposażona w kartę zabezpieczenia przed awarią.Obecnie niektóre nowe produkty lamp wyładowczych mają karty bezpieczeństwa.
Cechy
• Zgodność z RoHS i HF
• Rozmiar: 4,5 mm * 3,2 mm
• Napięcie przeskoku prądu stałego: 75~1000V
• Stabilne napięcie przebicia.
• Wysoka rezystancja izolacji.
• Wysokie napięcie podtrzymania.
• Duża zdolność pochłaniania prądu przejściowego.
• Niska pojemność
• Konstrukcja z mikroszczelinami
Zalecane aplikacje
• Sprzęt komunikacyjny • Sprzęt CATV
• Sprzęt testowy
• Linie danych
• Zasilacze
• Ochrona telekomunikacyjna SLIC
• Telekomunikacja
