SG 400VAC Y1 Kondensator bezpieczeństwa 150K strat wysokiej częstotliwości ODM OEM

Name: SG 400VAC Y1 Kondensator bezpieczeństwa 150K strat wysokiej częstotliwości ODM OEM
Brand: Dongguan Chenglue Electronic co.,Ltd
SKU: Y5P-150K-400VAC
Price: 44.05 USD
Availability: InStock

Wszystkie produkty

Kondensator bezpieczeństwa X2
(64)

Kondensator bezpieczeństwa Y1
(41)

Kondensator bezpieczeństwa Y2
(14)

Metalizowany kondensator foliowy z polipropylenu
(38)

Superkondensator
(29)

Metalizowany kondensator foliowy poliestrowy
(10)

Kondensator MMKP82
(22)

Aluminiowy kondensator elektrolityczny
(24)

Warystor z tlenku metalu
(79)

Warystor SMD MOV
(16)

Rezystor termiczny NTC
(65)

Czujnik temperatury NTC
(32)

Czujnik prądu z efektem Halla
(17)

Bezpiecznik pojazdu elektrycznego
(24)

Rura wyładowcza gazu
(42)

Zasilanie ekranu LED
(12)

Przeciw deszczu zasilanie
(11)

bezpieczniki wysokonapięciowe
(88)

Ceramiczny bezpiecznik termiczny
(14)

Automatyczny bezpiecznik ostrza
(11)

Własny zestaw zabezpieczający
(11)

Główne przełączniki odłączania
(6)

Im Online Czat teraz

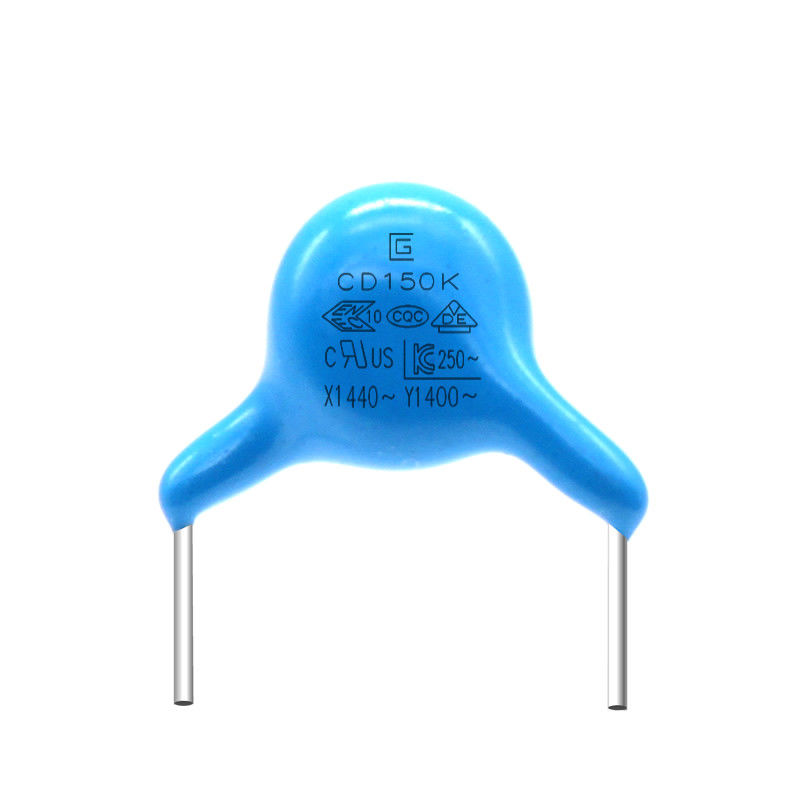

SG 400VAC Y1 Kondensator bezpieczeństwa 150K strat wysokiej częstotliwości ODM OEM

Duży Obraz : SG 400VAC Y1 Kondensator bezpieczeństwa 150K strat wysokiej częstotliwości ODM OEM

Szczegóły Produktu:

Miejsce pochodzenia:	Dongguan Chiny
Nazwa handlowa:	SG
Orzecznictwo:	VDE，CQC
Numer modelu:	Y5P-150K-400VAC

Zapłata:

Minimalne zamówienie:	10000 sztuk
Cena:	Discuss
Szczegóły pakowania:	rozmiar: 45 cm * 31 cm * 34 cm, pudełko wewnętrzne: 29,2 cm * 21 cm * 31,3 cm, karton wewnątrz dwóch
Czas dostawy:	15-21 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	100000000 sztuk

Kontakt

SG 400VAC Y1 Kondensator bezpieczeństwa 150K strat wysokiej częstotliwości ODM OEM

Opis

Storage Temp. Temperatura przechowywania Range Zasięg:	-40℃~+125℃	Operating Temp. Temperatura robocza Range Zasięg:	-25℃~+125℃
glowny material:	Srebrna pasta	Podanie:	sprzęt biurowy, sprzęt elektroniczny
Typ dostawcy:	ODM OEM	Rodzaj:	Kondensator bezpieczeństwa Y1
Podkreślić:	Kondensator bezpieczeństwa Y1 o wysokiej częstotliwości , kondensator bezpieczeństwa Y1 150K , kondensator bezpieczeństwa OEM Y1

Kondensator bezpieczeństwa 150K 400VAC Y1 Utrata wysokiej częstotliwości jest niewielka, może wytrzymać wpływ szczytowych przepięć AC

Kondensator bezpieczeństwa Y1 .pdf

Kondensator Y1 jest kondensatorem bezpieczeństwa i taki kondensator nie spowoduje porażenia prądem elektrycznym po awarii kondensatora i nie będzie zagrażał bezpieczeństwu użytkownika.Zawiera dwa rodzaje kondensatorów X i kondensatory Y.Kondensatory X to kondensatory podłączone między dwiema liniami linii energetycznej (LN), a kondensatory z metalową folią są zwykle używane;Kondensatory Y są połączone między dwiema liniami linii zasilającej i pojemnością uziemienia (LE, NE), zwykle występują parami.W oparciu o ograniczenie prądu upływu wartość kondensatora Y nie powinna być zbyt duża.Zasadniczo kondensator X ma poziom uF, a kondensator Y poziom nF.Kondensator X tłumi zakłócenia w trybie różnicowym, a kondensator Y tłumi zakłócenia w trybie wspólnym.

Dolna część kondensatora Y jest podzielona na Y1, Y2, Y3 i Y4.Główne różnice to:

1. Rezystancja wysokonapięciowa Y1 jest większa niż 8 kV,
2. Rezystancja wysokonapięciowa Y2 jest większa niż 5 kV,
3. Odporność na wysokie ciśnienie Y3 nie dotyczy
4. Rezystancja wysokiego napięcia Y4 jest większa niż 2,5 kV

PRZEDMIOT

SPECYFIKACJA

METODA I WARUNKI TESTU

Tempo jazdy na rowerze

Wygląd

Brak zaznaczonej wady

Kondensator należy wprowadzić do komory badawczej i poddać działaniu warunków temperaturowych przedstawionych w tabeli przez 5 cykli.

obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem.

Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.

(KROK)	1	2	3	4
(TEMP.)	-25±3℃	20±2℃	125±3℃	20±2℃
(CZAS)	30±3 min.	3 min.maks	30±3 min.	3 min.maks

Pojemność

Zmiana

B: ±10% maks

E: ±20% maks

F: ±30% maks

B,E:5,0% maks

P:7,0% maks

min. 1000MΩ

Wilgotność

(Pod

Stały

Państwo)

Wygląd

Nie zaznaczono

wada

Ustaw kondensator na 500 ± 12 godzin w temperaturze 40 ± 2 ℃ przy wilgotności względnej 95 ± 3%.

obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem.

Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.

Pojemność

Zmiana

B: ±10% maks

E: ±20% maks

F: ±30% maks

B,E:5,0% maks

P:7,0% maks

min. 1500MΩ

Dielektryk

Wytrzymałość

Za element 8

Próba życia

Wygląd

Nie zaznaczono

wada

Zastosuj napięcie 500 V AC, z wyjątkiem tego, że raz na godzinę napięcie jest zwiększane do 1000 V AC na 0,1 sekundy, co powinno być utrzymywane przez 1000 ± 48 godzin w temperaturze 125 ± 2 ℃.

Obróbka wstępna: Kondensator należy przechowywać w temperaturze 125 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami.

Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.

Pojemność

Zmiana

B: ±10% maks

E: ±20% maks

F: ±30% maks

B,E:5,0% maks

P:7,0% maks

min. 1500MΩ

Napięcie produktu, materiał, tabela rozmiarów

Kod produktu i rozmiaru	Znamionowe napięcie AC	Charakterystyka temperaturowa	Pojemność znamionowa	Tolerancja pojemności	Rozmiar (mm)
Kod produktu i rozmiaru	Znamionowe napięcie AC	Charakterystyka temperaturowa	Pojemność znamionowa	Tolerancja pojemności	D.maks	T.maks	P±0,8	d±0,05
Q065B□□100K□	400Vac	(B) Y5P ±10	10pF	k ±10%	6.5	4.5	10	0,55
Q065B□□150K□			15pF		6.5	4.5	10	0,55
Q070B□□220K□			22pF		7.0	4.5	10	0,55
Q070B□□330K□			33pF		7.0	4.5	10	0,55
Q070B□□470K□			47pF		7.0	4.5	10	0,55
Q070B□□560K□			56pF		7.0	4.5	10	0,55
Q070B□□620K□			62pF		7.0	4.5	10	0,55
Q070B□□820K□			82pF		7.0	4.5	10	0,55
Q065B□□101K□			100pF		6.5	4.5	10	0,55
Q065B□□221K□			220pF		6.5	4.5	10	0,55
Q075B□□331K□			330pF		7,5	4.5	10	0,6
Q085B□□471K□			470pF		8.5	4.5	10	0,6
Q085B□□561K□			560pF		8.5	4.5	10	0,6
Q095B□□681K□			680pF		9.5	4.5	10	0,6
Q110B□□821K□			820pF		11.0	4.5	10	0,6
Q115B□□102K□			1000pF		11,5	4.5	10	0,6
Q065E□□471K□		(MI) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□□561K□			560pF		7,5	4.5	10	0,6
Q075E□□681K□			680pF		7,5	4.5	10	0,6
Q075E□□821K□			820pF		7,5	4.5	10	0,6
Q085E□□102K□			1000pF		8.5	4.5	10	0,65
Q095E□□152M□			1500pF	M ±20%	9.5	4.5	10	0,65
Q105E□□222M□			2200pF		10,5	4.5	10	0,65
Q115E□□332M□			3300pF		11,5	4.5	10	0,65
Q065F□□102M□		(F) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□□152M□			1500pF		7,5	4.5	10	0,6
Q085F□□222M□			2200pF		8.5	4.5	10	0,6
Q100F□□332M□			3300pF		10.0	4.5	10	0,65
Q115F□□472M□			4700pF		11,5	4.5	10	0,65

SG 400VAC Y1 Kondensator bezpieczeństwa 150K strat wysokiej częstotliwości ODM OEM 0
Specyfikacja i metoda testowa

PRZEDMIOT

SPECYFIKACJA

METODA I WARUNKI TESTU

Temperatura przechowywaniaZakres

-40℃~+125℃

Temperatura roboczaZakres

-25℃~+125℃

Wygląd i
Wymiar

Wygląd ma
brak zaznaczonej wady.
Wymiary powinny mieścić się w określonej tolerancji.

Wygląd należy obserwować na oczach
Wymiar należy zmierzyć suwmiarką

Ocena

Powinien być łatwo rozpoznany.

Bądź obserwowany w zasięgu wzroku

Pojemność

W określonym
tolerancja

Temp.20±2℃
Tom.1,0 ± 0,2 Vrms
Częstotliwość1 ± 0,1 kHz

Współczynnik rozproszenia

B, E: maks. 2,5%.
P:3,5% maks

Ten sam warunek co pojemność

Rezystancja izolacji

10 000 MΩ
10 000MΩ min

Rezystancję izolacji należy mierzyć przy napięciu 500 ± 50 V prądu stałego w ciągu 60 ± 5 sekund ładowania.

Wytrzymałość dielektryczna

pomiędzy
Druty przewodowe

Bez porażki.

Przyłożyć napięcie 4,0 kVAC na 1 min.między przewodami ołowianymi.
(Prąd ładowania/rozładowania ≤50mA) (Y2:2,6KVAC)

Ciało
Izolacja

Bez porażki.

Zaciski kondensatora powinny być
połączone ze sobą.Metalową folię należy szczelnie owinąć wokół korpusu kondensatora w odległości około 3 - 4 mm od każdego zacisku.Napięcie 4,0 kV prądu przemiennego jest przykładane między przewodami prowadzącymi kondensatora a metalową folią.(Y2:2,6 KVAC)
(Prąd ładowania/rozładowania ≤50mA)

Temperatura
Charakterystyka

B:-10~+10%
E:-56~+22%
P:-80~+30%

Pojemność należy mierzyć na każdym kroku w następujący sposób.
Obróbka wstępna: Kondensator należy przechowywać w temperaturze 85 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami.

(Krok)	①	②	③	④	⑤
(Temperatura)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

SG 400VAC Y1 Kondensator bezpieczeństwa 150K strat wysokiej częstotliwości ODM OEM 1
Proces produkcji

Często zadawane pytania

Q1.Jakie są twoje warunki pakowania?

Odp .: Zasadniczo pakujemy nasze towary w brązowe kartony.

Q2.Jak wysyłasz towar?
Odp.: zwykle wysyłamy przez DHL, UPS, FedEx lub TNT.Transport lotniczy i morski również opcjonalny.
Q3.A co z czasem dostawy?
Odp .: Zwykle jest to 5-10 dni, jeśli towary są w magazynie.lub jest to 15-20 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
