Szczegóły Produktu:
|
| Storage Temp. Temperatura przechowywania Range Zasięg: | -40℃~+125℃ | Operating Temp. Temperatura robocza Range Zasięg: | -25℃~+125℃ |
|---|---|---|---|
| glowny material: | Ceramiczny | Typ dostawcy: | Oryginalny producent |
| Dostosuj:: | Tak, zapewnij przykładowe usługi | typ przesyłki: | Przez otwór |
| Podkreślić: | Ceramiczny kondensator bezpieczeństwa Y1,kondensator bezpieczeństwa Y1 220K,kondensator 220K |
||

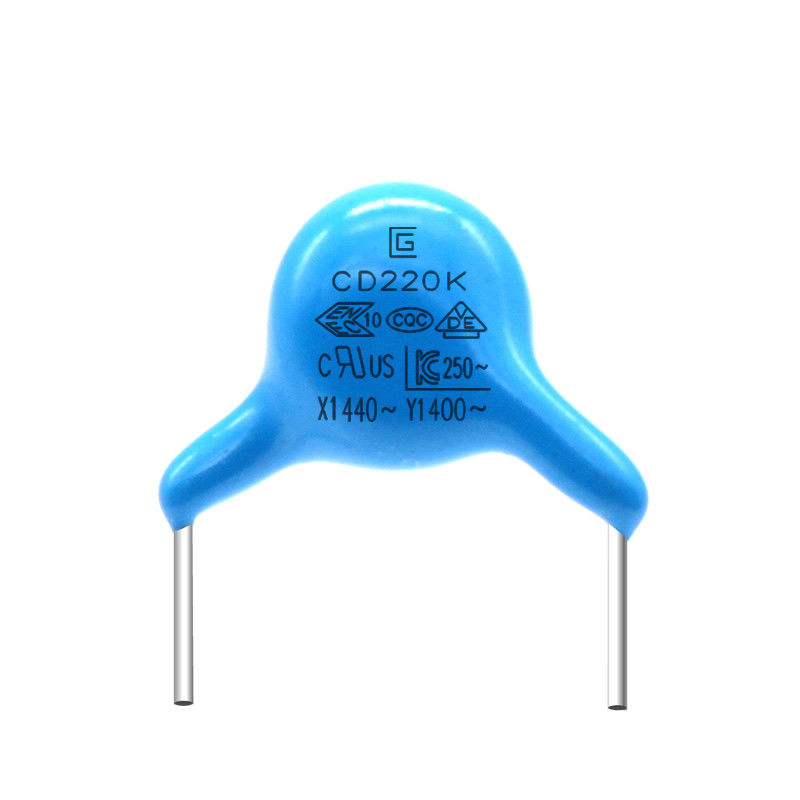

Mały rozmiar 220K 400VAC Y1 Kondensator bezpieczeństwa Ognioodporny pakiet żywicy epoksydowej
Kondensator bezpieczeństwa Y1 .pdf
Kondensatory Y1 są specjalnie zaprojektowane do urządzeń prądu przemiennego, spełniają szereg standardów certyfikacji bezpieczeństwa i nadają się do obwodów poprzecznych i obejściowych.I nadaje się do obwodów prądu przemiennego, ma niewielkie rozmiary, wysoką wydajność kosztową i spełnia standardy bezpieczeństwa obwodów prądu przemiennego.Kondensatory X i Y są kondensatorami bezpieczeństwa, kondensator X znajduje się między przewodem pod napięciem a przewodem neutralnym, a kondensator Y znajduje się między przewodem pod napięciem a masą.Są one używane w filtrze zasilania, aby odgrywać rolę filtrowania zasilania i odpowiednio filtrować zakłócenia w trybie wspólnym (kondensator Y) i trybie różnicowym (kondensator X).
Funkcja
1. Mały rozmiar.
2. Kondensatory AC, które przeszły i są zgodne z certyfikatem bezpieczeństwa.
3. Strata wysokiej częstotliwości jest niewielka i może wytrzymać wpływ szczytowych skoków prądu przemiennego.
4. Silna zdolność przetężenia, mała pojemność i tłumienie strat.
5. Długa żywotność.
6. Napięcie znamionowe Y1 wynosi 400-500 V AC, a napięcie eksperymentalne wynosi 4000 V AC.
7. Kondensatory Y często wykorzystują ceramikę wysokiego napięcia.
8. Y1 to podwójnie izolowany kondensator Y, który służy do mostkowania strony pierwotnej i wtórnej.
9. Ognioodporne opakowanie z żywicy epoksydowej.
10. Kondensatory X i kondensatory Y są wspólnie określane jako kondensatory bezpieczeństwa.Kondensatory bezpieczeństwa są używane w takich przypadkach, to znaczy po awarii kondensatora nie spowoduje to porażenia prądem i nie zagrozi bezpieczeństwu ludzi.
|
PRZEDMIOT |
SPECYFIKACJA |
METODA I WARUNKI TESTU |
||||||||||||||||
|
Tempo jazdy na rowerze
|
Wygląd |
Brak zaznaczonej wady |
Kondensator należy wprowadzić do komory badawczej i poddać działaniu warunków temperaturowych przedstawionych w tabeli przez 5 cykli. obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.
|
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1000MΩ | |||||||||||||||||
|
Wilgotność (Pod Stały Państwo) |
Wygląd |
Nie zaznaczono wada |
Ustaw kondensator na 500 ± 12 godzin w temperaturze 40 ± 2 ℃ przy wilgotności względnej 95 ± 3%. obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych. |
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1500MΩ | |||||||||||||||||
|
Dielektryk Wytrzymałość |
Za element 8 |
|||||||||||||||||
|
Próba życia |
Wygląd |
Nie zaznaczono wada |
Zastosuj napięcie 500 V AC, z wyjątkiem tego, że raz na godzinę napięcie jest zwiększane do 1000 V AC na 0,1 sekundy, co powinno być utrzymywane przez 1000 ± 48 godzin w temperaturze 125 ± 2 ℃. Obróbka wstępna: Kondensator należy przechowywać w temperaturze 125 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych. |
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1500MΩ | |||||||||||||||||
Napięcie produktu, materiał, tabela rozmiarów
| Kod produktu i rozmiaru | Znamionowe napięcie AC | Charakterystyka temperaturowa | Pojemność znamionowa | Tolerancja pojemności | Rozmiar (mm) | |||
| D.maks | T.maks | P±0,8 | d±0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
k |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11,5 | 4.5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(MI) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10,5 | 4.5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11,5 | 4.5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4.5 | 10 | 0,65 | ||||
Specyfikacja i metoda testowa
|
PRZEDMIOT |
SPECYFIKACJA |
METODA I WARUNKI TESTU |
|||||||||||||
|
Temperatura przechowywaniaZakres |
-40℃~+125℃ | ||||||||||||||
|
Temperatura roboczaZakres |
-25℃~+125℃ | ||||||||||||||
|
|
Wygląd ma |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp.20±2℃ |
|||||||||||||
|
Współczynnik rozproszenia |
B, E: maks. 2,5%. |
|
|||||||||||||
|
|
10 000 MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
Proces produkcji
