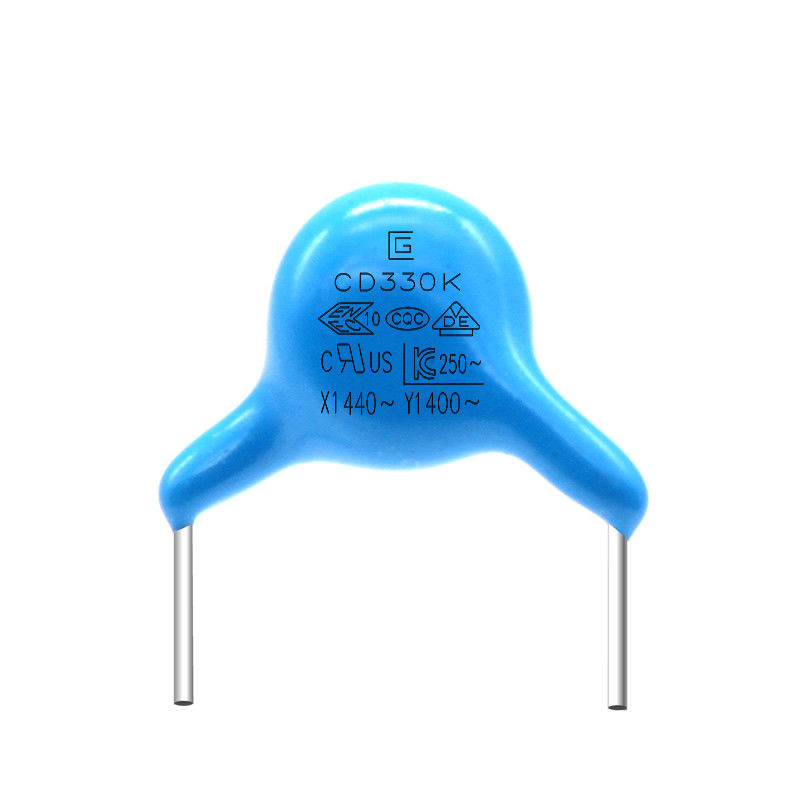

Wysokie napięcie wytrzymywane 330K 400VAC Y1 Kondensator bezpieczeństwa Ognioodporny pakiet żywicy epoksydowej
Kondensator bezpieczeństwa Y1 .pdf
Pola zastosowania kondensatora Y1:
Szeroko stosowany w małym sprzęcie AGD, produktach zasilających, silnikach elektromechanicznych, oświetleniu LED, ładowarkach, zasilaczach awaryjnych, filtrach, prostownikach elektronicznych, elektronice samochodowej, bezpieczeństwie i innych gałęziach przemysłu.
Cechy
1 Norma bezpieczeństwa uznana dla aplikacji AC Kompaktowy.
rozmiar, ekonomiczny produkt Zgodność z żywicą epoksydową.
2 Wytrzymałość na przepięcia.
3 Doskonała aktywna i pasywna odporność na ogień.
4 Kondensatory uznane za zgodne ze standardami bezpieczeństwa są idealne do stosowania w obejściu liniowym, sprzężeniu antenowym, zgodności.
Zalety
1. Mamy wszystkie modele materiałów, oszczędzasz czas na ich szukanie. W razie potrzeby polecamy materiały.
2. Dzięki produktom tej samej jakości możemy zaoferować najlepszą cenę.Zapytania do obsługi posprzedażnej, zapewnimy dobrą obsługę, taką jak aktualizacja statusu produktu, wsparcie techniczne itp. (24 godziny online)
3. Mamy wiele zapasów, a czas dostawy jest zwykle krótki.
|
PRZEDMIOT
|
SPECYFIKACJA
|
METODA I WARUNKI TESTU
|
|
Tempo jazdy na rowerze
|
Wygląd
|
Brak zaznaczonej wady
|
Kondensator należy wprowadzić do komory badawczej i poddać działaniu warunków temperaturowych przedstawionych w tabeli przez 5 cykli.
obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem.
Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.
| (KROK) |
1 |
2 |
3 |
4 |
| (TEMP.) |
-25±3℃ |
20±2℃ |
125±3℃ |
20±2℃ |
| (CZAS) |
30±3 min. |
3 min.maks |
30±3 min. |
3 min.maks |
|
|
Pojemność
Zmiana
|
B: ±10% maks
E: ±20% maks
F: ±30% maks
|
|
DF
|
B,E:5,0% maks
P:7,0% maks
|
|
IR
|
min. 1000MΩ |
|
Wilgotność
(Pod
Stały
Państwo)
|
Wygląd
|
Nie zaznaczono
wada
|
Ustaw kondensator na 500 ± 12 godzin w temperaturze 40 ± 2 ℃ przy wilgotności względnej 95 ± 3%.
obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem.
Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.
|
|
Pojemność
Zmiana
|
B: ±10% maks
E: ±20% maks
F: ±30% maks
|
|
DF
|
B,E:5,0% maks
P:7,0% maks
|
|
IR
|
min. 1500MΩ |
|
Dielektryk
Wytrzymałość
|
Za element 8
|
|
Próba życia
|
Wygląd
|
Nie zaznaczono
wada
|
Zastosuj napięcie 500 V AC, z wyjątkiem tego, że raz na godzinę napięcie jest zwiększane do 1000 V AC na 0,1 sekundy, co powinno być utrzymywane przez 1000 ± 48 godzin w temperaturze 125 ± 2 ℃.
Obróbka wstępna: Kondensator należy przechowywać w temperaturze 125 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami.
Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.
|
|
Pojemność
Zmiana
|
B: ±10% maks
E: ±20% maks
F: ±30% maks
|
|
DF
|
B,E:5,0% maks
P:7,0% maks
|
|
IR
|
min. 1500MΩ |
Napięcie produktu, materiał, tabela rozmiarów
| Kod produktu i rozmiaru |
Znamionowe napięcie AC |
Charakterystyka temperaturowa |
Pojemność znamionowa |
Tolerancja pojemności |
Rozmiar (mm) |
| D.maks |
T.maks |
P±0,8 |
d±0,05 |
| Q065B□□100K□ |
400Vac |
(B)
Y5P
±10
|
10pF |
k
±10%
|
6.5 |
4.5 |
10 |
0,55 |
| Q065B□□150K□ |
15pF |
6.5 |
4.5 |
10 |
0,55 |
| Q070B□□220K□ |
22pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□330K□ |
33pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□470K□ |
47pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□560K□ |
56pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□620K□ |
62pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□820K□ |
82pF |
7.0 |
4.5 |
10 |
0,55 |
| Q065B□□101K□ |
100pF |
6.5 |
4.5 |
10 |
0,55 |
| Q065B□□221K□ |
220pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075B□□331K□ |
330pF |
7,5 |
4.5 |
10 |
0,6 |
| Q085B□□471K□ |
470pF |
8.5 |
4.5 |
10 |
0,6 |
| Q085B□□561K□ |
560pF |
8.5 |
4.5 |
10 |
0,6 |
| Q095B□□681K□ |
680pF |
9.5 |
4.5 |
10 |
0,6 |
| Q110B□□821K□ |
820pF |
11.0 |
4.5 |
10 |
0,6 |
| Q115B□□102K□ |
1000pF |
11,5 |
4.5 |
10 |
0,6 |
| Q065E□□471K□ |
(MI)
Y5U
+22%
-56%
|
470pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075E□□561K□ |
560pF |
7,5 |
4.5 |
10 |
0,6 |
| Q075E□□681K□ |
680pF |
7,5 |
4.5 |
10 |
0,6 |
| Q075E□□821K□ |
820pF |
7,5 |
4.5 |
10 |
0,6 |
| Q085E□□102K□ |
1000pF |
8.5 |
4.5 |
10 |
0,65 |
| Q095E□□152M□ |
1500pF |
M
±20%
|
9.5 |
4.5 |
10 |
0,65 |
| Q105E□□222M□ |
2200pF |
10,5 |
4.5 |
10 |
0,65 |
| Q115E□□332M□ |
3300pF |
11,5 |
4.5 |
10 |
0,65 |
| Q065F□□102M□ |
(F)
Y5V
+22%
-82%
|
1000pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075F□□152M□ |
1500pF |
7,5 |
4.5 |
10 |
0,6 |
| Q085F□□222M□ |
2200pF |
8.5 |
4.5 |
10 |
0,6 |
| Q100F□□332M□ |
3300pF |
10.0 |
4.5 |
10 |
0,65 |
![]() ![]() ![]() Q115F□□472M□ |
4700pF |
11,5 |
4.5 |
10 |
0,65 |
Specyfikacja i metoda testowa
|
PRZEDMIOT
|
SPECYFIKACJA
|
METODA I WARUNKI TESTU
|
|
Temperatura przechowywaniaZakres
|
-40℃~+125℃ |
|
|
Temperatura roboczaZakres
|
-25℃~+125℃ |
|
|
Wygląd i
Wymiar
|
Wygląd ma
brak zaznaczonej wady.
Wymiary powinny mieścić się w określonej tolerancji.
|
Wygląd należy obserwować na oczach
Wymiar należy zmierzyć suwmiarką
|
|
Ocena
|
Powinien być łatwo rozpoznany.
|
Bądź obserwowany w zasięgu wzroku
|
|
Pojemność
|
W określonym
tolerancja
|
Temp.20±2℃
Tom.1,0 ± 0,2 Vrms
Częstotliwość1 ± 0,1 kHz
|
|
Współczynnik rozproszenia
|
B, E: maks. 2,5%.
P:3,5% maks
|
Ten sam warunek co pojemność
|
|
Rezystancja izolacji
|
10 000 MΩ
10 000MΩ min
|
Rezystancję izolacji należy mierzyć przy napięciu 500 ± 50 V prądu stałego w ciągu 60 ± 5 sekund ładowania.
|
|
Wytrzymałość dielektryczna
|
pomiędzy
Druty przewodowe
|
Bez porażki.
|
Przyłożyć napięcie 4,0 kVAC na 1 min.między przewodami ołowianymi.
(Prąd ładowania/rozładowania ≤50mA) (Y2:2,6KVAC)
|
|
Ciało
Izolacja
|
Bez porażki.
|
Zaciski kondensatora powinny być
![]() połączone ze sobą.Metalową folię należy szczelnie owinąć wokół korpusu kondensatora w odległości około 3 - 4 mm od każdego zacisku.Napięcie 4,0 kV prądu przemiennego jest przykładane między przewodami prowadzącymi kondensatora a metalową folią.(Y2:2,6 KVAC)
(Prąd ładowania/rozładowania ≤50mA)
|
|
Temperatura
Charakterystyka
|
B:-10~+10%
E:-56~+22%
P:-80~+30%
|
Pojemność należy mierzyć na każdym kroku w następujący sposób.
Obróbka wstępna: Kondensator należy przechowywać w temperaturze 85 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami.
| (Krok) |
① |
② |
③ |
④ |
⑤ |
| (Temperatura) |
20±2℃ |
-25±2℃ |
20±2℃ |
85±2℃ |
20±2℃ |
|
