Szczegóły Produktu:
|
| Storage Temp. Temperatura przechowywania Range Zasięg: | -40℃~+125℃ | Operating Temp. Temperatura robocza Range Zasięg: | -25℃~+125℃ |
|---|---|---|---|
| glowny material: | Ceramiczny | Dostosuj:: | Tak, zapewnij przykładowe usługi |
| typ przesyłki: | Przez otwór | Funkcja: | Idealny do aplikacji na całej linii |
| Podanie: | sprzęt biurowy, elektroniczny, prąd zmienny / silnik | Rozmiar: | Niestandardowy rozmiar |
| Podkreślić: | Kondensatory bezpieczeństwa 400VAC AC,kondensator 680K |
||

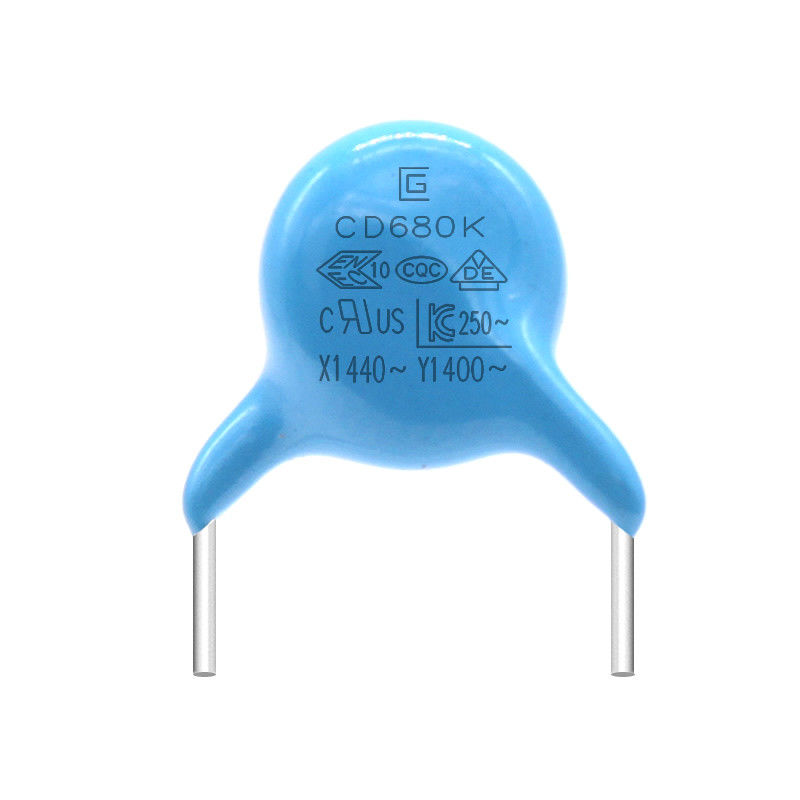

Kondensatory bezpieczeństwa 680K 400VAC Y1 Kondensatory prądu przemiennego, które przeszły i są zgodne z bezpieczeństwem
Funkcja
1. Mały rozmiar.
2. Kondensatory AC, które przeszły i są zgodne z certyfikatem bezpieczeństwa.
3. Strata wysokiej częstotliwości jest niewielka i może wytrzymać wpływ szczytowych skoków prądu przemiennego.
4. Silna zdolność przetężenia, mała pojemność i tłumienie strat.
5. Długa żywotność.
6. Napięcie znamionowe Y1 wynosi 400-500 V AC, a napięcie eksperymentalne wynosi 4000 V AC.
7. Kondensatory Y często wykorzystują ceramikę wysokiego napięcia.
8. Y1 to podwójnie izolowany kondensator Y, który służy do mostkowania strony pierwotnej i wtórnej.
9. Ognioodporne opakowanie z żywicy epoksydowej.
10. Kondensatory X i kondensatory Y są wspólnie określane jako kondensatory bezpieczeństwa.Kondensatory bezpieczeństwa są używane w takich przypadkach, to znaczy po awarii kondensatora nie spowoduje to porażenia prądem i nie zagrozi bezpieczeństwu ludzi.
Kondensator bezpieczeństwa Y1 .pdf
Zalety
1. Mamy wszystkie modele materiałów, oszczędzasz czas na ich szukanie. W razie potrzeby polecamy materiały.
2. Dzięki produktom tej samej jakości możemy zaoferować najlepszą cenę.Zapytania do obsługi posprzedażnej, zapewnimy dobrą obsługę, taką jak aktualizacja statusu produktu, wsparcie techniczne itp. (24 godziny online)
3. Mamy wiele zapasów, a czas dostawy jest zwykle krótki.
Aplikacje
Może być używany do obwodu tłumienia szumów zasilania w połączeniu krzyżowym i obejściowym. Jest to pierwotny i wtórny kondensator sprzęgający X/Y używany jako filtr linii prądu przemiennego i zasilacz impulsowy oraz przetwornica prądu przemiennego
|
PRZEDMIOT |
SPECYFIKACJA |
METODA I WARUNKI TESTU |
||||||||||||||||
|
Tempo jazdy na rowerze
|
Wygląd |
Brak zaznaczonej wady |
Kondensator należy wprowadzić do komory badawczej i poddać działaniu warunków temperaturowych przedstawionych w tabeli przez 5 cykli. obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.
|
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1000MΩ | |||||||||||||||||
|
Wilgotność (Pod Stały Państwo) |
Wygląd |
Nie zaznaczono wada |
Ustaw kondensator na 500 ± 12 godzin w temperaturze 40 ± 2 ℃ przy wilgotności względnej 95 ± 3%. obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych. |
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1500MΩ | |||||||||||||||||
|
Dielektryk Wytrzymałość |
Za element 8 |
|||||||||||||||||
|
Próba życia |
Wygląd |
Nie zaznaczono wada |
Zastosuj napięcie 500 V AC, z wyjątkiem tego, że raz na godzinę napięcie jest zwiększane do 1000 V AC na 0,1 sekundy, co powinno być utrzymywane przez 1000 ± 48 godzin w temperaturze 125 ± 2 ℃. Obróbka wstępna: Kondensator należy przechowywać w temperaturze 125 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych. |
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1500MΩ | |||||||||||||||||
Napięcie produktu, materiał, tabela rozmiarów
| Kod produktu i rozmiaru | Znamionowe napięcie AC | Charakterystyka temperaturowa | Pojemność znamionowa | Tolerancja pojemności | Rozmiar (mm) | |||
| D.maks | T.maks | P±0,8 | d±0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
k |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11,5 | 4.5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(MI) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10,5 | 4.5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11,5 | 4.5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4.5 | 10 | 0,65 | ||||
Specyfikacja i metoda testowa
|
PRZEDMIOT |
SPECYFIKACJA |
METODA I WARUNKI TESTU |
|||||||||||||
|
Temperatura przechowywaniaZakres |
-40℃~+125℃ | ||||||||||||||
|
Temperatura roboczaZakres |
-25℃~+125℃ | ||||||||||||||
|
|
Wygląd ma |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp.20±2℃ |
|||||||||||||
|
Współczynnik rozproszenia |
B, E: maks. 2,5%. |
|
|||||||||||||
|
|
10 000 MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
Proces produkcji
