Kondensator bezpieczeństwa 681K Y1 400VAC Silny prąd przetężeniowy Mała pojemność

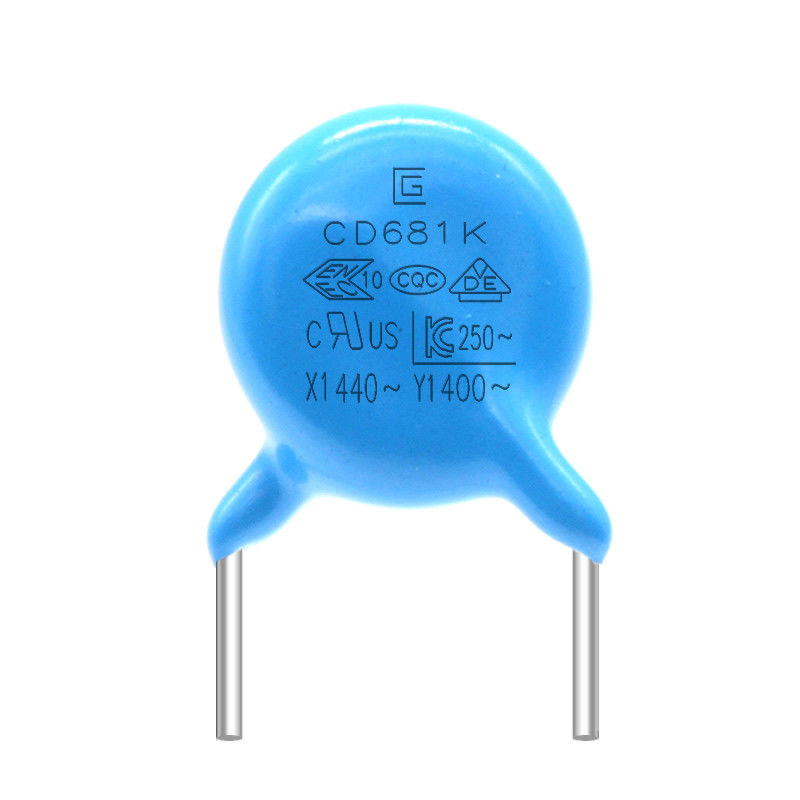

Duży Obraz : Kondensator bezpieczeństwa 681K Y1 400VAC Silny prąd przetężeniowy Mała pojemność

Szczegóły Produktu:

Miejsce pochodzenia:	Dongguan Chiny
Nazwa handlowa:	SG
Orzecznictwo:	VDE，CQC
Numer modelu:	Y5P-681K-400VAC

Zapłata:

Minimalne zamówienie:	10000 sztuk
Cena:	Discuss
Szczegóły pakowania:	rozmiar: 45 cm * 31 cm * 34 cm, pudełko wewnętrzne: 29,2 cm * 21 cm * 31,3 cm, karton wewnątrz dwóch
Czas dostawy:	15-21 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	100000000 sztuk

Kontakt

Kondensator bezpieczeństwa 681K Y1 400VAC Silny prąd przetężeniowy Mała pojemność

Opis

Storage Temp. Temperatura przechowywania Range Zasięg:	-40℃~+125℃	Operating Temp. Temperatura robocza Range Zasięg:	-25℃~+125℃
glowny material:	Ceramiczny	Funkcja:	Idealny do aplikacji na całej linii
Napięcie — znamionowe:	400 V	typ przesyłki:	Przez otwór
Podanie:	Automobilowy
Podkreślić:	Kondensator bezpieczeństwa 681K Y1 , kondensator bezpieczeństwa Y1 , kondensator 400vac

Kondensator bezpieczeństwa 681K 400VAC Y1 Silne zabezpieczenie nadprądowe Mała pojemność i tłumienie strat.

Kondensator bezpieczeństwa Y1 .pdf

Nasze Usługi

1. Doceniamy Twoją firmę i oferujemy natychmiastową politykę zwrotów w ciągu 7 dni.(7 dni po otrzymaniu przedmiotów).
2. Jeśli przedmioty zakupione w naszym sklepie nie są doskonałej jakości, to znaczy nie działają elektronicznie zgodnie ze specyfikacjami producenta, po prostu zwróć je do nas w celu wymiany lub zwrotu pieniędzy.
Ponosimy koszty wysyłki od zwrotu części w dniu gwarancji
3. Jeśli elementy są wadliwe, prosimy o poinformowanie nas w ciągu 3 dni od daty dostawy.
4. Wszelkie przedmioty muszą zostać zwrócone w oryginalnym stanie, aby kwalifikować się do zwrotu pieniędzy lub wymiany.
5. Kupujący jest odpowiedzialny za wszystkie poniesione koszty wysyłki.

Aplikacje

Może być używany do obwodu tłumienia szumów zasilania w połączeniu krzyżowym i obejściowym. Jest to pierwotny i wtórny kondensator sprzęgający X/Y używany jako filtr linii prądu przemiennego i zasilacz impulsowy oraz przetwornica prądu przemiennego

PRZEDMIOT

SPECYFIKACJA

METODA I WARUNKI TESTU

Tempo jazdy na rowerze

Wygląd

Brak zaznaczonej wady

Kondensator należy wprowadzić do komory badawczej i poddać działaniu warunków temperaturowych przedstawionych w tabeli przez 5 cykli.

obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem.

Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.

(KROK)	1	2	3	4
(TEMP.)	-25±3℃	20±2℃	125±3℃	20±2℃
(CZAS)	30±3 min.	3 min.maks	30±3 min.	3 min.maks

Pojemność

Zmiana

B: ±10% maks

E: ±20% maks

F: ±30% maks

B,E:5,0% maks

P:7,0% maks

min. 1000MΩ

Wilgotność

(Pod

Stały

Państwo)

Wygląd

Nie zaznaczono

wada

Ustaw kondensator na 500 ± 12 godzin w temperaturze 40 ± 2 ℃ przy wilgotności względnej 95 ± 3%.

obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem.

Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.

Pojemność

Zmiana

B: ±10% maks

E: ±20% maks

F: ±30% maks

B,E:5,0% maks

P:7,0% maks

min. 1500MΩ

Dielektryk

Wytrzymałość

Za element 8

Próba życia

Wygląd

Nie zaznaczono

wada

Zastosuj napięcie 500 V AC, z wyjątkiem tego, że raz na godzinę napięcie jest zwiększane do 1000 V AC na 0,1 sekundy, co powinno być utrzymywane przez 1000 ± 48 godzin w temperaturze 125 ± 2 ℃.

Obróbka wstępna: Kondensator należy przechowywać w temperaturze 125 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami.

Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.

Pojemność

Zmiana

B: ±10% maks

E: ±20% maks

F: ±30% maks

B,E:5,0% maks

P:7,0% maks

min. 1500MΩ

Napięcie produktu, materiał, tabela rozmiarów

Kod produktu i rozmiaru	Znamionowe napięcie AC	Charakterystyka temperaturowa	Pojemność znamionowa	Tolerancja pojemności	Rozmiar (mm)
Kod produktu i rozmiaru	Znamionowe napięcie AC	Charakterystyka temperaturowa	Pojemność znamionowa	Tolerancja pojemności	D.maks	T.maks	P±0,8	d±0,05
Q065B□□100K□	400Vac	(B) Y5P ±10	10pF	k ±10%	6.5	4.5	10	0,55
Q065B□□150K□			15pF		6.5	4.5	10	0,55
Q070B□□220K□			22pF		7.0	4.5	10	0,55
Q070B□□330K□			33pF		7.0	4.5	10	0,55
Q070B□□470K□			47pF		7.0	4.5	10	0,55
Q070B□□560K□			56pF		7.0	4.5	10	0,55
Q070B□□620K□			62pF		7.0	4.5	10	0,55
Q070B□□820K□			82pF		7.0	4.5	10	0,55
Q065B□□101K□			100pF		6.5	4.5	10	0,55
Q065B□□221K□			220pF		6.5	4.5	10	0,55
Q075B□□331K□			330pF		7,5	4.5	10	0,6
Q085B□□471K□			470pF		8.5	4.5	10	0,6
Q085B□□561K□			560pF		8.5	4.5	10	0,6
Q095B□□681K□			680pF		9.5	4.5	10	0,6
Q110B□□821K□			820pF		11.0	4.5	10	0,6
Q115B□□102K□			1000pF		11,5	4.5	10	0,6
Q065E□□471K□		(MI) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□□561K□			560pF		7,5	4.5	10	0,6
Q075E□□681K□			680pF		7,5	4.5	10	0,6
Q075E□□821K□			820pF		7,5	4.5	10	0,6
Q085E□□102K□			1000pF		8.5	4.5	10	0,65
Q095E□□152M□			1500pF	M ±20%	9.5	4.5	10	0,65
Q105E□□222M□			2200pF		10,5	4.5	10	0,65
Q115E□□332M□			3300pF		11,5	4.5	10	0,65
Q065F□□102M□		(F) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□□152M□			1500pF		7,5	4.5	10	0,6
Q085F□□222M□			2200pF		8.5	4.5	10	0,6
Q100F□□332M□			3300pF		10.0	4.5	10	0,65
Q115F□□472M□			4700pF		11,5	4.5	10	0,65

Kondensator bezpieczeństwa 681K Y1 400VAC Silny prąd przetężeniowy Mała pojemność 0
Specyfikacja i metoda testowa

PRZEDMIOT

SPECYFIKACJA

METODA I WARUNKI TESTU

Temperatura przechowywaniaZakres

-40℃~+125℃

Temperatura roboczaZakres

-25℃~+125℃

Wygląd i
Wymiar

Wygląd ma
brak zaznaczonej wady.
Wymiary powinny mieścić się w określonej tolerancji.

Wygląd należy obserwować na oczach
Wymiar należy zmierzyć suwmiarką

Ocena

Powinien być łatwo rozpoznany.

Bądź obserwowany w zasięgu wzroku

Pojemność

W określonym
tolerancja

Temp.20±2℃
Tom.1,0 ± 0,2 Vrms
Częstotliwość1 ± 0,1 kHz

Współczynnik rozproszenia

B, E: maks. 2,5%.
P:3,5% maks

Ten sam warunek co pojemność

Rezystancja izolacji

10 000 MΩ
10 000MΩ min

Rezystancję izolacji należy mierzyć przy napięciu 500 ± 50 V prądu stałego w ciągu 60 ± 5 sekund ładowania.

Wytrzymałość dielektryczna

pomiędzy
Druty przewodowe

Bez porażki.

Przyłożyć napięcie 4,0 kVAC na 1 min.między przewodami ołowianymi.
(Prąd ładowania/rozładowania ≤50mA) (Y2:2,6KVAC)

Ciało
Izolacja

Bez porażki.

Zaciski kondensatora powinny być
połączone ze sobą.Metalową folię należy szczelnie owinąć wokół korpusu kondensatora w odległości około 3 - 4 mm od każdego zacisku.Napięcie 4,0 kV prądu przemiennego jest przykładane między przewodami prowadzącymi kondensatora a metalową folią.(Y2:2,6 KVAC)
(Prąd ładowania/rozładowania ≤50mA)

Temperatura
Charakterystyka

B:-10~+10%
E:-56~+22%
P:-80~+30%

Pojemność należy mierzyć na każdym kroku w następujący sposób.
Obróbka wstępna: Kondensator należy przechowywać w temperaturze 85 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami.

(Krok)	①	②	③	④	⑤
(Temperatura)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Kondensator bezpieczeństwa 681K Y1 400VAC Silny prąd przetężeniowy Mała pojemność 1
