Kondensator ceramiczny 332M HV 400VAC Zakres temperatur roboczych -25 ℃ ~ + 125 ℃

Name: Kondensator ceramiczny 332M HV 400VAC Zakres temperatur roboczych -25 ℃ ~ + 125 ℃
Brand: Dongguan Chenglue Electronic co.,Ltd
SKU: Y5U-332M-400VAC
Price: 44.05 USD
Availability: InStock

Wszystkie produkty

Kondensator bezpieczeństwa X2
(64)

Kondensator bezpieczeństwa Y1
(41)

Kondensator bezpieczeństwa Y2
(14)

Metalizowany kondensator foliowy z polipropylenu
(38)

Superkondensator
(29)

Metalizowany kondensator foliowy poliestrowy
(10)

Kondensator MMKP82
(22)

Aluminiowy kondensator elektrolityczny
(24)

Warystor z tlenku metalu
(79)

Warystor SMD MOV
(16)

Rezystor termiczny NTC
(65)

Czujnik temperatury NTC
(32)

Czujnik prądu z efektem Halla
(17)

Bezpiecznik pojazdu elektrycznego
(24)

Rura wyładowcza gazu
(42)

Zasilanie ekranu LED
(12)

Przeciw deszczu zasilanie
(11)

bezpieczniki wysokonapięciowe
(88)

Ceramiczny bezpiecznik termiczny
(14)

Automatyczny bezpiecznik ostrza
(11)

Własny zestaw zabezpieczający
(11)

Główne przełączniki odłączania
(6)

Im Online Czat teraz

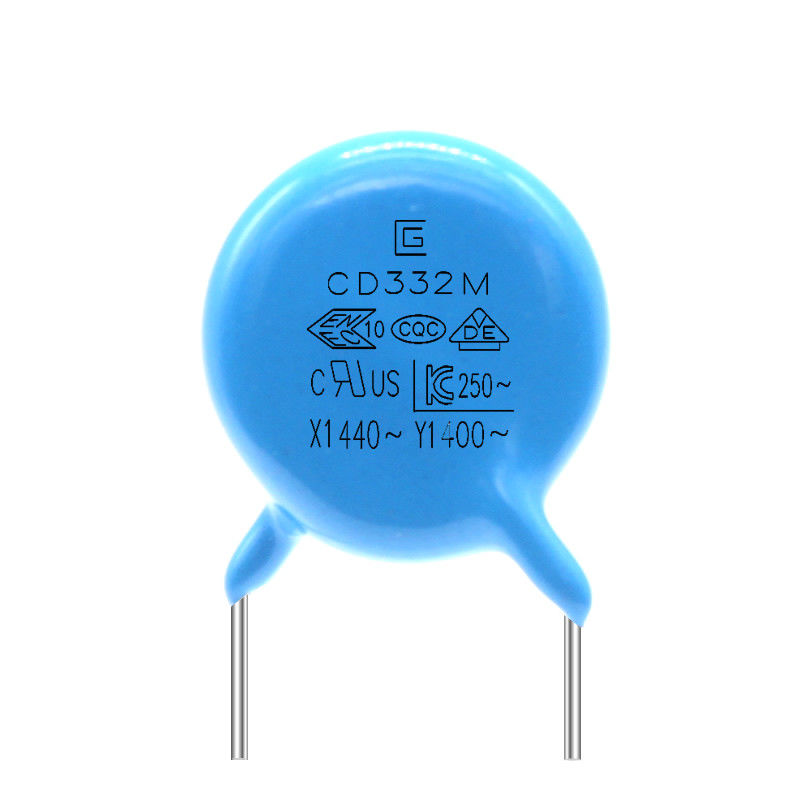

Kondensator ceramiczny 332M HV 400VAC Zakres temperatur roboczych -25 ℃ ~ + 125 ℃

Duży Obraz : Kondensator ceramiczny 332M HV 400VAC Zakres temperatur roboczych -25 ℃ ~ + 125 ℃

Szczegóły Produktu:

Miejsce pochodzenia:	Dongguan Chiny
Nazwa handlowa:	SG
Orzecznictwo:	VDE，CQC
Numer modelu:	Y5U-332M-400VAC

Zapłata:

Minimalne zamówienie:	10000 sztuk
Cena:	Discuss
Szczegóły pakowania:	rozmiar: 45 cm * 31 cm * 34 cm, pudełko wewnętrzne: 29,2 cm * 21 cm * 31,3 cm, karton wewnątrz dwóch
Czas dostawy:	15-21 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	100000000 sztuk

Kontakt

Kondensator ceramiczny 332M HV 400VAC Zakres temperatur roboczych -25 ℃ ~ + 125 ℃

Opis

Storage Temp. Temperatura przechowywania Range Zasięg:	-40℃~+125℃	Operating Temp. Temperatura robocza Range Zasięg:	-25℃~+125℃
glowny material:	Ceramiczny	Typ dostawcy:	Oryginalny producent
Cechy:	Mały rozmiar	Pakiet:	Standardowe pakowanie
Podanie:	Bezpieczeństwo	Rodzaj:	Kondensator bezpieczeństwa Y1
Podkreślić:	Kondensator ceramiczny HV , kondensator 332M , kondensator 400 V AC

Zakres temperatury roboczej -25 ℃ ~ + 125 ℃ 332M 400VAC Y1 Kondensator bezpieczeństwa Długa żywotność

Kondensator bezpieczeństwa Y1 jest jednym z serii kondensatorów Y w kondensatorze bezpieczeństwa.Jako członek kondensatora bezpieczeństwa, kondensator bezpieczeństwa Y1 jest również prawem chroniącym bezpieczeństwo użytkowników.Oprócz zgodności z odpowiednim napięciem wytrzymywanym w sieci, kondensator y wymaga również wystarczających marginesów bezpieczeństwa pod względem właściwości elektrycznych i mechanicznych, aby uniknąć zjawisk awarii i zwarć w ekstremalnie trudnych warunkach środowiskowych.Ochrona bezpieczeństwa osobistego ma ogromne znaczenie.

Kondensator bezpieczeństwa Y1 jest elementem elektronicznym składającym się z dwóch przewodów umieszczonych pomiędzy izolatorem.To jest jak kanapka.Kondensator bezpieczeństwa Y1 ponosi dużą odpowiedzialność, a wymagania wobec produktu muszą być bardzo wysokie.Po pierwsze, musi uzyskać certyfikat agencji testującej bezpieczeństwo.Przykład: CQC;VDE;UL;ENEC, KC itp., wygląd kondensatorów y1 jest przeważnie niebieski, a produkty posiadają znaki certyfikacji bezpieczeństwa i wytrzymują słowa napięcia AC400V.Jego prawdziwe napięcie wytrzymywane na prąd stały wynosi nawet 4000 V lub więcej.Należy podkreślić, że kondensatora y nie należy dowolnie zastępować zwykłymi kondensatorami ceramicznymi.

Specyfikacje kondensatorów bezpieczeństwa Y1 mieszczą się w zakresie od 10 PF do 10000 PF.Specyfikacje napięcia są różne, odpowiednie charakterystyki są różne, błąd jest również inny, a rozmiar każdej części kondensatora bezpieczeństwa Y1 jest również inny.Oprócz odpowiedniej pojemności nominalnej i napięcia znamionowego konieczne jest również kompleksowe zapoznanie się z innymi istotnymi danymi kondensatora bezpieczeństwa Y1 przy wyborze.

Kondensator bezpieczeństwa Y1 .pdf

CECHY

Idealny do aplikacji na całej linii
Kompaktowy rozmiar
Opłacalny produkt
Normy bezpieczeństwa uznane dla zastosowań AC

APLIKACJE

Zasilacze prądu stałego lub wyładowania wysokiego napięcia.
Obwody prądu przemiennego wysokiej częstotliwości.
Tłumik szumów lub poziome obwody wyjściowe.

PRZEDMIOT

SPECYFIKACJA

METODA I WARUNKI TESTU

Tempo jazdy na rowerze

Wygląd

Brak zaznaczonej wady

Kondensator należy wprowadzić do komory badawczej i poddać działaniu warunków temperaturowych przedstawionych w tabeli przez 5 cykli.

obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem.

Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.

(KROK)	1	2	3	4
(TEMP.)	-25±3℃	20±2℃	125±3℃	20±2℃
(CZAS)	30±3 min.	3 min.maks	30±3 min.	3 min.maks

Pojemność

Zmiana

B: ±10% maks

E: ±20% maks

F: ±30% maks

B,E:5,0% maks

P:7,0% maks

min. 1000MΩ

Wilgotność

(Pod

Stały

Państwo)

Wygląd

Nie zaznaczono

wada

Ustaw kondensator na 500 ± 12 godzin w temperaturze 40 ± 2 ℃ przy wilgotności względnej 95 ± 3%.

obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem.

Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.

Pojemność

Zmiana

B: ±10% maks

E: ±20% maks

F: ±30% maks

B,E:5,0% maks

P:7,0% maks

min. 1500MΩ

Dielektryk

Wytrzymałość

Za element 8

Próba życia

Wygląd

Nie zaznaczono

wada

Zastosuj napięcie 500 V AC, z wyjątkiem tego, że raz na godzinę napięcie jest zwiększane do 1000 V AC na 0,1 sekundy, co powinno być utrzymywane przez 1000 ± 48 godzin w temperaturze 125 ± 2 ℃.

Obróbka wstępna: Kondensator należy przechowywać w temperaturze 125 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami.

Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.

Pojemność

Zmiana

B: ±10% maks

E: ±20% maks

F: ±30% maks

B,E:5,0% maks

P:7,0% maks

min. 1500MΩ

Napięcie produktu, materiał, tabela rozmiarów

Kod produktu i rozmiaru	Znamionowe napięcie AC	Charakterystyka temperaturowa	Pojemność znamionowa	Tolerancja pojemności	Rozmiar (mm)
Kod produktu i rozmiaru	Znamionowe napięcie AC	Charakterystyka temperaturowa	Pojemność znamionowa	Tolerancja pojemności	D.maks	T.maks	P±0,8	d±0,05
Q065B□□100K□	400Vac	(B) Y5P ±10	10pF	k ±10%	6.5	4.5	10	0,55
Q065B□□150K□			15pF		6.5	4.5	10	0,55
Q070B□□220K□			22pF		7.0	4.5	10	0,55
Q070B□□330K□			33pF		7.0	4.5	10	0,55
Q070B□□470K□			47pF		7.0	4.5	10	0,55
Q070B□□560K□			56pF		7.0	4.5	10	0,55
Q070B□□620K□			62pF		7.0	4.5	10	0,55
Q070B□□820K□			82pF		7.0	4.5	10	0,55
Q065B□□101K□			100pF		6.5	4.5	10	0,55
Q065B□□221K□			220pF		6.5	4.5	10	0,55
Q075B□□331K□			330pF		7,5	4.5	10	0,6
Q085B□□471K□			470pF		8.5	4.5	10	0,6
Q085B□□561K□			560pF		8.5	4.5	10	0,6
Q095B□□681K□			680pF		9.5	4.5	10	0,6
Q110B□□821K□			820pF		11.0	4.5	10	0,6
Q115B□□102K□			1000pF		11,5	4.5	10	0,6
Q065E□□471K□		(MI) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□□561K□			560pF		7,5	4.5	10	0,6
Q075E□□681K□			680pF		7,5	4.5	10	0,6
Q075E□□821K□			820pF		7,5	4.5	10	0,6
Q085E□□102K□			1000pF		8.5	4.5	10	0,65
Q095E□□152M□			1500pF	M ±20%	9.5	4.5	10	0,65
Q105E□□222M□			2200pF		10,5	4.5	10	0,65
Q115E□□332M□			3300pF		11,5	4.5	10	0,65
Q065F□□102M□		(F) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□□152M□			1500pF		7,5	4.5	10	0,6
Q085F□□222M□			2200pF		8.5	4.5	10	0,6
Q100F□□332M□			3300pF		10.0	4.5	10	0,65
Q115F□□472M□			4700pF		11,5	4.5	10	0,65

Kondensator ceramiczny 332M HV 400VAC Zakres temperatur roboczych -25 ℃ ~ + 125 ℃ 0
Specyfikacja i metoda testowa

PRZEDMIOT

SPECYFIKACJA

METODA I WARUNKI TESTU

Temperatura przechowywaniaZakres

-40℃~+125℃

Temperatura roboczaZakres

-25℃~+125℃

Wygląd i
Wymiar

Wygląd ma
brak zaznaczonej wady.
Wymiary powinny mieścić się w określonej tolerancji.

Wygląd należy obserwować na oczach
Wymiar należy zmierzyć suwmiarką

Ocena

Powinien być łatwo rozpoznany.

Bądź obserwowany w zasięgu wzroku

Pojemność

W określonym
tolerancja

Temp.20±2℃
Tom.1,0 ± 0,2 Vrms
Częstotliwość1 ± 0,1 kHz

Współczynnik rozproszenia

B, E: maks. 2,5%.
P:3,5% maks

Ten sam warunek co pojemność

Rezystancja izolacji

10 000 MΩ
10 000MΩ min

Rezystancję izolacji należy mierzyć przy napięciu 500 ± 50 V prądu stałego w ciągu 60 ± 5 sekund ładowania.

Wytrzymałość dielektryczna

pomiędzy
Druty przewodowe

Bez porażki.

Przyłożyć napięcie 4,0 kVAC na 1 min.między przewodami ołowianymi.
(Prąd ładowania/rozładowania ≤50mA) (Y2:2,6KVAC)

Ciało
Izolacja

Bez porażki.

Zaciski kondensatora powinny być
połączone ze sobą.Metalową folię należy szczelnie owinąć wokół korpusu kondensatora w odległości około 3 - 4 mm od każdego zacisku.Napięcie 4,0 kV prądu przemiennego jest przykładane między przewodami prowadzącymi kondensatora a metalową folią.(Y2:2,6 KVAC)
(Prąd ładowania/rozładowania ≤50mA)

Temperatura
Charakterystyka

B:-10~+10%
E:-56~+22%
P:-80~+30%

Pojemność należy mierzyć na każdym kroku w następujący sposób.
Obróbka wstępna: Kondensator należy przechowywać w temperaturze 85 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami.

(Krok)	①	②	③	④	⑤
(Temperatura)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Kondensator ceramiczny 332M HV 400VAC Zakres temperatur roboczych -25 ℃ ~ + 125 ℃ 1
Proces produkcji
