Szczegóły Produktu:
|
| Storage Temp. Temperatura przechowywania Range Zasięg: | -40℃~+125℃ | Operating Temp. Temperatura robocza Range Zasięg: | -25℃~+125℃ |
|---|---|---|---|
| Certyfikat: | CQC, VDE, IEC, ENEC, RoHS | dostosować: | Tak, zapewnij przykładowe usługi |
| Cechy: | Mały rozmiar | Pakiet: | Standardowe pakowanie |
| Podanie: | Bezpieczeństwo | Rodzaj: | Kondensator bezpieczeństwa Y1 |
| Podkreślić: | Kondensator ceramiczny wysokiego napięcia 471k,kondensator ceramiczny wysokiego napięcia 400vac,mały kondensator ceramiczny 400 vac |
||

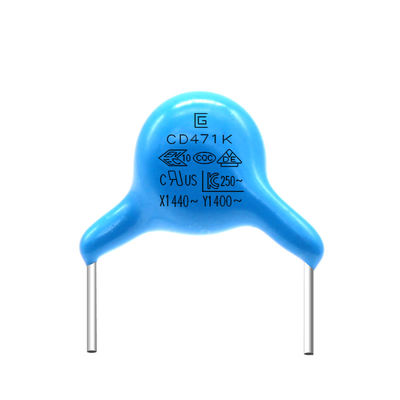

Mały rozmiar 471K 400VAC Kondensator bezpieczeństwa Y1 często używa ceramiki wysokonapięciowej
W obwodzie znajdują się pewne elementy zmienne, takie jak cewki indukcyjne, kondensatory itp. Te elementy zmienne generalnie mogą jedynie powodować lub zmniejszać względną zmianę (lub redukcję) wielkości sinusoidalnej odpowiadającej jej częstotliwości.Na przykład, gdy przełącznik jest włączony, prąd przemienny będzie się wielokrotnie zmieniał między Y1 i Y2, a pole elektromagnetyczne generowane w tym czasie (pole magnetyczne podobne do światła emitowanego przez źródło światła) będzie naturalnie generować siłę między przewody
Funkcja
1. Mały rozmiar.
2. Kondensatory AC, które przeszły i są zgodne z certyfikatem bezpieczeństwa.
3. Strata wysokiej częstotliwości jest niewielka i może wytrzymać wpływ szczytowych skoków prądu przemiennego.
4. Silna zdolność przetężenia, mała pojemność i tłumienie strat.
5. Długa żywotność.
6. Napięcie znamionowe Y1 wynosi 400-500 V AC, a napięcie eksperymentalne wynosi 4000 V AC.
7. Kondensatory Y często wykorzystują ceramikę wysokiego napięcia.
8. Y1 to podwójnie izolowany kondensator Y, który służy do mostkowania strony pierwotnej i wtórnej.
9. Ognioodporne opakowanie z żywicy epoksydowej.
Kondensator bezpieczeństwa Y1 .pdf
APLIKACJE
Zasilacze prądu stałego lub wyładowania wysokiego napięcia.
Obwody prądu przemiennego wysokiej częstotliwości.
Tłumik szumów lub poziome obwody wyjściowe.
|
PRZEDMIOT |
SPECYFIKACJA |
METODA I WARUNKI TESTU |
||||||||||||||||
|
Tempo jazdy na rowerze
|
Wygląd |
Brak zaznaczonej wady |
Kondensator należy wprowadzić do komory badawczej i poddać działaniu warunków temperaturowych przedstawionych w tabeli przez 5 cykli. obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.
|
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1000MΩ | |||||||||||||||||
|
Wilgotność (Pod Stały Państwo) |
Wygląd |
Nie zaznaczono wada |
Ustaw kondensator na 500 ± 12 godzin w temperaturze 40 ± 2 ℃ przy wilgotności względnej 95 ± 3%. obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych. |
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1500MΩ | |||||||||||||||||
|
Dielektryk Wytrzymałość |
Za element 8 |
|||||||||||||||||
|
Próba życia |
Wygląd |
Nie zaznaczono wada |
Zastosuj napięcie 500 V AC, z wyjątkiem tego, że raz na godzinę napięcie jest zwiększane do 1000 V AC na 0,1 sekundy, co powinno być utrzymywane przez 1000 ± 48 godzin w temperaturze 125 ± 2 ℃. Obróbka wstępna: Kondensator należy przechowywać w temperaturze 125 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych. |
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1500MΩ | |||||||||||||||||
Napięcie produktu, materiał, tabela rozmiarów
| Kod produktu i rozmiaru | Znamionowe napięcie AC | Charakterystyka temperaturowa | Pojemność znamionowa | Tolerancja pojemności | Rozmiar (mm) | |||
| D.maks | T.maks | P±0,8 | d±0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
k |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11,5 | 4.5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(MI) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10,5 | 4.5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11,5 | 4.5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4.5 | 10 | 0,65 | ||||
Specyfikacja i metoda testowa
|
PRZEDMIOT |
SPECYFIKACJA |
METODA I WARUNKI TESTU |
|||||||||||||
|
Temperatura przechowywaniaZakres |
-40℃~+125℃ | ||||||||||||||
|
Temperatura roboczaZakres |
-25℃~+125℃ | ||||||||||||||
|
|
Wygląd ma |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp.20±2℃ |
|||||||||||||
|
Współczynnik rozproszenia |
B, E: maks. 2,5%. |
|
|||||||||||||
|
|
10 000 MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
Proces produkcji
