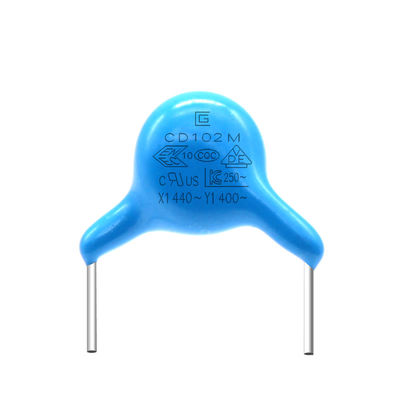

Ceramiczny kondensator bezpieczeństwa 102M Wysoka wydajność izolacji

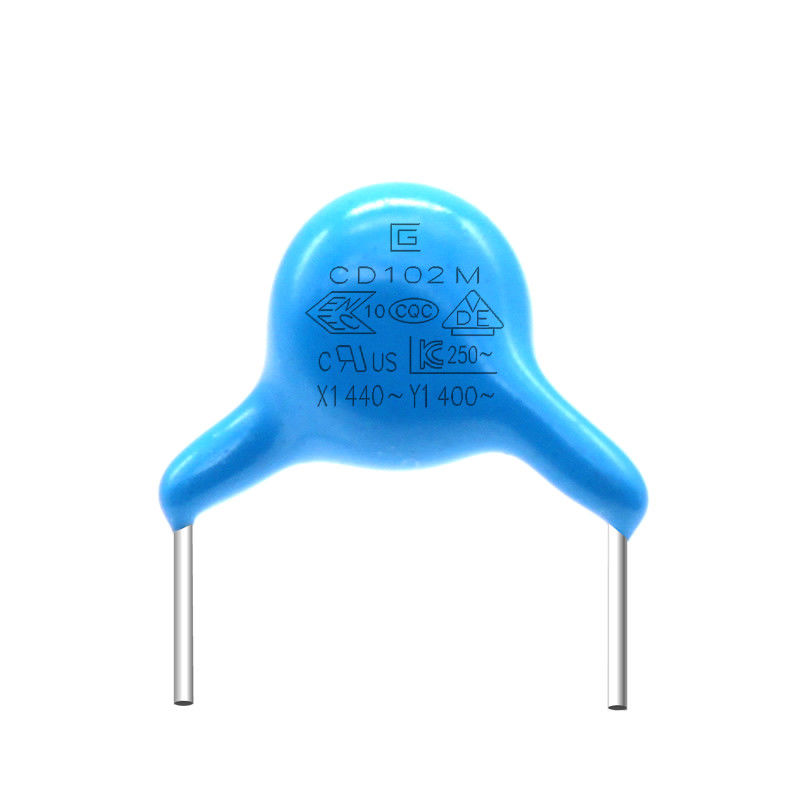

Duży Obraz : Ceramiczny kondensator bezpieczeństwa 102M Wysoka wydajność izolacji

Szczegóły Produktu:

Miejsce pochodzenia:	Dongguan Chiny
Nazwa handlowa:	SG
Orzecznictwo:	VDE，CQC
Numer modelu:	Y5V-102M-400VAC

Zapłata:

Minimalne zamówienie:	10000 sztuk
Cena:	Discuss
Szczegóły pakowania:	rozmiar: 45 cm * 31 cm * 34 cm, pudełko wewnętrzne: 29,2 cm * 21 cm * 31,3 cm, karton wewnątrz dwóch
Czas dostawy:	15-21 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	100000000 sztuk

Kontakt

Ceramiczny kondensator bezpieczeństwa 102M Wysoka wydajność izolacji

Opis

Storage Temp. Temperatura przechowywania Range Zasięg:	-40℃~+125℃	Operating Temp. Temperatura robocza Range Zasięg:	-25℃~+125℃
Materiał:	Ceramiczny	dostosować:	świadczyć przykładowe usługi
Cechy:	Mały rozmiar	Słowo kluczowe:	Kondensator bezpieczeństwa Y1
typ przesyłki:	Przez otwór	Aplikacje:	sprzęt biurowy, sprzęt elektroniczny
Podkreślić:	Ceramiczny kondensator bezpieczeństwa , kondensator 102M

Wysoka wydajność izolacji 102M 400VAC Y1 Kondensator bezpieczeństwa Ognioodporna obudowa z żywicy epoksydowej

Cechy:

Wysoka wydajność izolacji
wysoka stabilność
wysoka odporność na uderzenia
długa żywotność

Kondensator bezpieczeństwa Y1 .pdf

Pola zastosowania kondensatora Y1:

Idealnie nadają się do stosowania w tłumieniu zakłóceń elektromagnetycznych i podłączaniu do sieci zasilającej, by-passie liniowym, sprzężeniu antenowym, w poprzek linii, zastosowaniach podwójnej ochrony.

Jaka jest różnica między kondensatorem Y1 a kondensatorem Y2?

1. Napięcie wytrzymywane i skok są różne
Napięcie znamionowe kondensatora Y1 wynosi 400 V AC, a napięcie wytrzymywane może osiągnąć 4000 V AC
Napięcie znamionowe kondensatora Y2 wynosi 300 V AC, a napięcie wytrzymywane może osiągnąć 2600 V AC
Konwencjonalny skok kondensatora Y1 wynosi 10 mm
Konwencjonalny skok kondensatora Y2 wynosi 7,5 mm
2. Różne rodzaje izolacji
Kondensator Y1 należy do izolacji podwójnej lub wzmocnionej
Kondensator Y2 należy do izolacji podstawowej lub dodatkowej

PRZEDMIOT

SPECYFIKACJA

METODA I WARUNKI TESTU

Tempo jazdy na rowerze

Wygląd

Brak zaznaczonej wady

Kondensator należy wprowadzić do komory badawczej i poddać działaniu warunków temperaturowych przedstawionych w tabeli przez 5 cykli.

obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem.

Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.

(KROK)	1	2	3	4
(TEMP.)	-25±3℃	20±2℃	125±3℃	20±2℃
(CZAS)	30±3 min.	3 min.maks	30±3 min.	3 min.maks

Pojemność

Zmiana

B: ±10% maks

E: ±20% maks

F: ±30% maks

B,E:5,0% maks

P:7,0% maks

min. 1000MΩ

Wilgotność

(Pod

Stały

Państwo)

Wygląd

Nie zaznaczono

wada

Ustaw kondensator na 500 ± 12 godzin w temperaturze 40 ± 2 ℃ przy wilgotności względnej 95 ± 3%.

obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem.

Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.

Pojemność

Zmiana

B: ±10% maks

E: ±20% maks

F: ±30% maks

B,E:5,0% maks

P:7,0% maks

min. 1500MΩ

Dielektryk

Wytrzymałość

Za element 8

Próba życia

Wygląd

Nie zaznaczono

wada

Zastosuj napięcie 500 V AC, z wyjątkiem tego, że raz na godzinę napięcie jest zwiększane do 1000 V AC na 0,1 sekundy, co powinno być utrzymywane przez 1000 ± 48 godzin w temperaturze 125 ± 2 ℃.

Obróbka wstępna: Kondensator należy przechowywać w temperaturze 125 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami.

Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.

Pojemność

Zmiana

B: ±10% maks

E: ±20% maks

F: ±30% maks

B,E:5,0% maks

P:7,0% maks

min. 1500MΩ

Napięcie produktu, materiał, tabela rozmiarów

Kod produktu i rozmiaru	Znamionowe napięcie AC	Charakterystyka temperaturowa	Pojemność znamionowa	Tolerancja pojemności	Rozmiar (mm)
Kod produktu i rozmiaru	Znamionowe napięcie AC	Charakterystyka temperaturowa	Pojemność znamionowa	Tolerancja pojemności	D.maks	T.maks	P±0,8	d±0,05
Q065B□□100K□	400Vac	(B) Y5P ±10	10pF	k ±10%	6.5	4.5	10	0,55
Q065B□□150K□			15pF		6.5	4.5	10	0,55
Q070B□□220K□			22pF		7.0	4.5	10	0,55
Q070B□□330K□			33pF		7.0	4.5	10	0,55
Q070B□□470K□			47pF		7.0	4.5	10	0,55
Q070B□□560K□			56pF		7.0	4.5	10	0,55
Q070B□□620K□			62pF		7.0	4.5	10	0,55
Q070B□□820K□			82pF		7.0	4.5	10	0,55
Q065B□□101K□			100pF		6.5	4.5	10	0,55
Q065B□□221K□			220pF		6.5	4.5	10	0,55
Q075B□□331K□			330pF		7,5	4.5	10	0,6
Q085B□□471K□			470pF		8.5	4.5	10	0,6
Q085B□□561K□			560pF		8.5	4.5	10	0,6
Q095B□□681K□			680pF		9.5	4.5	10	0,6
Q110B□□821K□			820pF		11.0	4.5	10	0,6
Q115B□□102K□			1000pF		11,5	4.5	10	0,6
Q065E□□471K□		(MI) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□□561K□			560pF		7,5	4.5	10	0,6
Q075E□□681K□			680pF		7,5	4.5	10	0,6
Q075E□□821K□			820pF		7,5	4.5	10	0,6
Q085E□□102K□			1000pF		8.5	4.5	10	0,65
Q095E□□152M□			1500pF	M ±20%	9.5	4.5	10	0,65
Q105E□□222M□			2200pF		10,5	4.5	10	0,65
Q115E□□332M□			3300pF		11,5	4.5	10	0,65
Q065F□□102M□		(F) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□□152M□			1500pF		7,5	4.5	10	0,6
Q085F□□222M□			2200pF		8.5	4.5	10	0,6
Q100F□□332M□			3300pF		10.0	4.5	10	0,65
Q115F□□472M□			4700pF		11,5	4.5	10	0,65

Ceramiczny kondensator bezpieczeństwa 102M Wysoka wydajność izolacji 0
Specyfikacja i metoda testowa

PRZEDMIOT

SPECYFIKACJA

METODA I WARUNKI TESTU

Temperatura przechowywaniaZakres

-40℃~+125℃

Temperatura roboczaZakres

-25℃~+125℃

Wygląd i
Wymiar

Wygląd ma
brak zaznaczonej wady.
Wymiary powinny mieścić się w określonej tolerancji.

Wygląd należy obserwować na oczach
Wymiar należy zmierzyć suwmiarką

Ocena

Powinien być łatwo rozpoznany.

Bądź obserwowany w zasięgu wzroku

Pojemność

W określonym
tolerancja

Temp.20±2℃
Tom.1,0 ± 0,2 Vrms
Częstotliwość1 ± 0,1 kHz

Współczynnik rozproszenia

B, E: maks. 2,5%.
P:3,5% maks

Ten sam warunek co pojemność

Rezystancja izolacji

10 000 MΩ
10 000MΩ min

Rezystancję izolacji należy mierzyć przy napięciu 500 ± 50 V prądu stałego w ciągu 60 ± 5 sekund ładowania.

Wytrzymałość dielektryczna

pomiędzy
Druty przewodowe

Bez porażki.

Przyłożyć napięcie 4,0 kVAC na 1 min.między przewodami ołowianymi.
(Prąd ładowania/rozładowania ≤50mA) (Y2:2,6KVAC)

Ciało
Izolacja

Bez porażki.

Zaciski kondensatora powinny być
połączone ze sobą.Metalową folię należy szczelnie owinąć wokół korpusu kondensatora w odległości około 3 - 4 mm od każdego zacisku.Napięcie 4,0 kV prądu przemiennego jest przykładane między przewodami prowadzącymi kondensatora a metalową folią.(Y2:2,6 KVAC)
(Prąd ładowania/rozładowania ≤50mA)

Temperatura
Charakterystyka

B:-10~+10%
E:-56~+22%
P:-80~+30%

Pojemność należy mierzyć na każdym kroku w następujący sposób.
Obróbka wstępna: Kondensator należy przechowywać w temperaturze 85 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami.

(Krok)	①	②	③	④	⑤
(Temperatura)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Ceramiczny kondensator bezpieczeństwa 102M Wysoka wydajność izolacji 1
Proces produkcji
