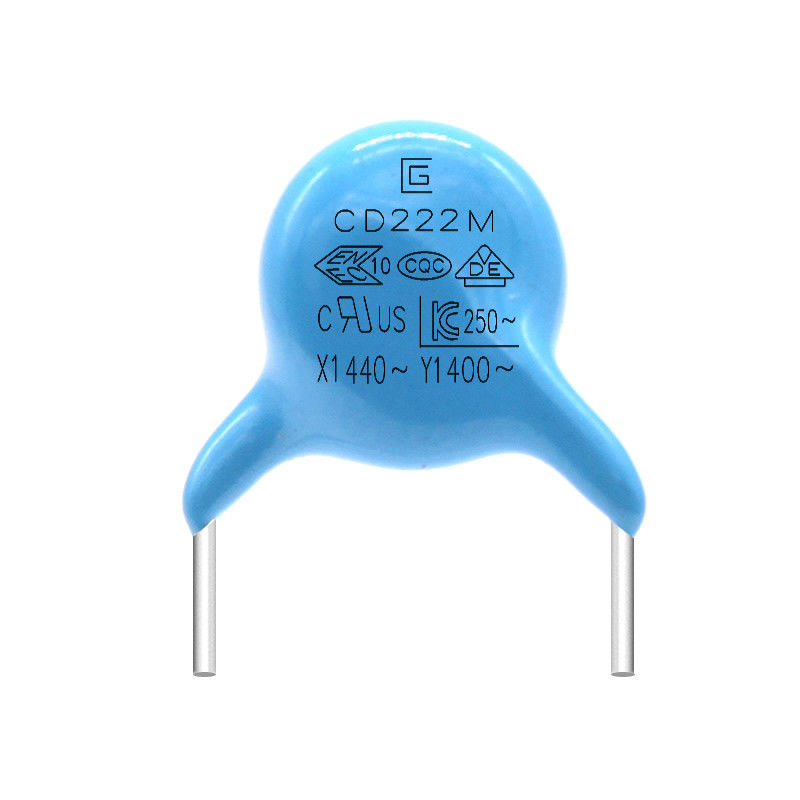

Mały rozmiar Wysoka wydajność izolacji 222M 400VAC Y1 Kondensator bezpieczeństwa Wysoka odporność na uderzenia
Jaka jest różnica między kondensatorem Y1 a kondensatorem Y2?
1. Napięcie wytrzymywane i skok są różne
Napięcie znamionowe kondensatora Y1 wynosi 400 V AC, a napięcie wytrzymywane może osiągnąć 4000 V AC
Napięcie znamionowe kondensatora Y2 wynosi 300 V AC, a napięcie wytrzymywane może osiągnąć 2600 V AC
Konwencjonalny skok kondensatora Y1 wynosi 10 mm
Konwencjonalny skok kondensatora Y2 wynosi 7,5 mm
2. Różne rodzaje izolacji
Kondensator Y1 należy do izolacji podwójnej lub wzmocnionej
Kondensator Y2 należy do izolacji podstawowej lub dodatkowej
Zalety
1. Mamy wszystkie modele materiałów, oszczędzasz czas na szukanie fortu I polecamy materiały, jeśli potrzebujesz.
2. Dzięki produktom tej samej jakości możemy zapewnić najlepszą cenęZapytania do obsługi posprzedażnej, zapewnimy dobrą obsługę, taką jak aktualizacja statusu produktu, wsparcie techniczne itp. (24 godziny online)
3. Mamy wiele zapasów, a czas dostawy jest zwykle krótki.
Kondensator bezpieczeństwa Y1 .pdf
Pola zastosowania kondensatora Y1:
Idealnie nadają się do stosowania w tłumieniu zakłóceń elektromagnetycznych i podłączaniu do sieci zasilającej, by-passie liniowym, sprzężeniu antenowym, w poprzek linii, zastosowaniach podwójnej ochrony.
|
PRZEDMIOT
|
SPECYFIKACJA
|
METODA I WARUNKI TESTU
|
|
Tempo jazdy na rowerze
|
Wygląd
|
Brak zaznaczonej wady
|
Kondensator należy wprowadzić do komory badawczej i poddać działaniu warunków temperaturowych przedstawionych w tabeli przez 5 cykli.
obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem.
Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.
| (KROK) |
1 |
2 |
3 |
4 |
| (TEMP.) |
-25±3℃ |
20±2℃ |
125±3℃ |
20±2℃ |
| (CZAS) |
30±3 min. |
3 min.maks |
30±3 min. |
3 min.maks |
|
|
Pojemność
Zmiana
|
B: ±10% maks
E: ±20% maks
F: ±30% maks
|
|
DF
|
B,E:5,0% maks
P:7,0% maks
|
|
IR
|
min. 1000MΩ |
|
Wilgotność
(Pod
Stały
Państwo)
|
Wygląd
|
Nie zaznaczono
wada
|
Ustaw kondensator na 500 ± 12 godzin w temperaturze 40 ± 2 ℃ przy wilgotności względnej 95 ± 3%.
obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem.
Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.
|
|
Pojemność
Zmiana
|
B: ±10% maks
E: ±20% maks
F: ±30% maks
|
|
DF
|
B,E:5,0% maks
P:7,0% maks
|
|
IR
|
min. 1500MΩ |
|
Dielektryk
Wytrzymałość
|
Za element 8
|
|
Próba życia
|
Wygląd
|
Nie zaznaczono
wada
|
Zastosuj napięcie 500 V AC, z wyjątkiem tego, że raz na godzinę napięcie jest zwiększane do 1000 V AC na 0,1 sekundy, co powinno być utrzymywane przez 1000 ± 48 godzin w temperaturze 125 ± 2 ℃.
Obróbka wstępna: Kondensator należy przechowywać w temperaturze 125 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami.
Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.
|
|
Pojemność
Zmiana
|
B: ±10% maks
E: ±20% maks
F: ±30% maks
|
|
DF
|
B,E:5,0% maks
P:7,0% maks
|
|
IR
|
min. 1500MΩ |
Napięcie produktu, materiał, tabela rozmiarów
| Kod produktu i rozmiaru |
Znamionowe napięcie AC |
Charakterystyka temperaturowa |
Pojemność znamionowa |
Tolerancja pojemności |
Rozmiar (mm) |
| D.maks |
T.maks |
P±0,8 |
d±0,05 |
| Q065B□□100K□ |
400Vac |
(B)
Y5P
±10
|
10pF |
k
±10%
|
6.5 |
4.5 |
10 |
0,55 |
| Q065B□□150K□ |
15pF |
6.5 |
4.5 |
10 |
0,55 |
| Q070B□□220K□ |
22pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□330K□ |
33pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□470K□ |
47pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□560K□ |
56pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□620K□ |
62pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□□820K□ |
82pF |
7.0 |
4.5 |
10 |
0,55 |
| Q065B□□101K□ |
100pF |
6.5 |
4.5 |
10 |
0,55 |
| Q065B□□221K□ |
220pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075B□□331K□ |
330pF |
7,5 |
4.5 |
10 |
0,6 |
| Q085B□□471K□ |
470pF |
8.5 |
4.5 |
10 |
0,6 |
| Q085B□□561K□ |
560pF |
8.5 |
4.5 |
10 |
0,6 |
| Q095B□□681K□ |
680pF |
9.5 |
4.5 |
10 |
0,6 |
| Q110B□□821K□ |
820pF |
11.0 |
4.5 |
10 |
0,6 |
| Q115B□□102K□ |
1000pF |
11,5 |
4.5 |
10 |
0,6 |
| Q065E□□471K□ |
(MI)
Y5U
+22%
-56%
|
470pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075E□□561K□ |
560pF |
7,5 |
4.5 |
10 |
0,6 |
| Q075E□□681K□ |
680pF |
7,5 |
4.5 |
10 |
0,6 |
| Q075E□□821K□ |
820pF |
7,5 |
4.5 |
10 |
0,6 |
| Q085E□□102K□ |
1000pF |
8.5 |
4.5 |
10 |
0,65 |
| Q095E□□152M□ |
1500pF |
M
±20%
|
9.5 |
4.5 |
10 |
0,65 |
| Q105E□□222M□ |
2200pF |
10,5 |
4.5 |
10 |
0,65 |
| Q115E□□332M□ |
3300pF |
11,5 |
4.5 |
10 |
0,65 |
| Q065F□□102M□ |
(F)
Y5V
+22%
-82%
|
1000pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075F□□152M□ |
1500pF |
7,5 |
4.5 |
10 |
0,6 |
| Q085F□□222M□ |
2200pF |
8.5 |
4.5 |
10 |
0,6 |
| Q100F□□332M□ |
3300pF |
10.0 |
4.5 |
10 |
0,65 |
![]() ![]() ![]() Q115F□□472M□ |
4700pF |
11,5 |
4.5 |
10 |
0,65 |
Specyfikacja i metoda testowa
|
PRZEDMIOT
|
SPECYFIKACJA
|
METODA I WARUNKI TESTU
|
|
Temperatura przechowywaniaZakres
|
-40℃~+125℃ |
|
|
Temperatura roboczaZakres
|
-25℃~+125℃ |
|
|
Wygląd i
Wymiar
|
Wygląd ma
brak zaznaczonej wady.
Wymiary powinny mieścić się w określonej tolerancji.
|
Wygląd należy obserwować na oczach
Wymiar należy zmierzyć suwmiarką
|
|
Ocena
|
Powinien być łatwo rozpoznany.
|
Bądź obserwowany w zasięgu wzroku
|
|
Pojemność
|
W określonym
tolerancja
|
Temp.20±2℃
Tom.1,0 ± 0,2 Vrms
Częstotliwość1 ± 0,1 kHz
|
|
Współczynnik rozproszenia
|
B, E: maks. 2,5%.
P:3,5% maks
|
Ten sam warunek co pojemność
|
|
Rezystancja izolacji
|
10 000 MΩ
10 000MΩ min
|
Rezystancję izolacji należy mierzyć przy napięciu 500 ± 50 V prądu stałego w ciągu 60 ± 5 sekund ładowania.
|
|
Wytrzymałość dielektryczna
|
pomiędzy
Druty przewodowe
|
Bez porażki.
|
Przyłożyć napięcie 4,0 kVAC na 1 min.między przewodami ołowianymi.
(Prąd ładowania/rozładowania ≤50mA) (Y2:2,6KVAC)
|
|
Ciało
Izolacja
|
Bez porażki.
|
Zaciski kondensatora powinny być
![]() połączone ze sobą.Metalową folię należy szczelnie owinąć wokół korpusu kondensatora w odległości około 3 - 4 mm od każdego zacisku.Napięcie 4,0 kV prądu przemiennego jest przykładane między przewodami prowadzącymi kondensatora a metalową folią.(Y2:2,6 KVAC)
(Prąd ładowania/rozładowania ≤50mA)
|
|
Temperatura
Charakterystyka
|
B:-10~+10%
E:-56~+22%
P:-80~+30%
|
Pojemność należy mierzyć na każdym kroku w następujący sposób.
Obróbka wstępna: Kondensator należy przechowywać w temperaturze 85 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami.
| (Krok) |
① |
② |
③ |
④ |
⑤ |
| (Temperatura) |
20±2℃ |
-25±2℃ |
20±2℃ |
85±2℃ |
20±2℃ |
|
Proces produkcji
1. Opakowanie w tubie / rolce / ciętej taśmie / luzem, folii bąbelkowej, pudełku, kartonie;
2. Oryginalne opakowanie producenta, opakowanie zewnętrzne będzie w dobrym stanie z odpowiednim rozmiarem, aby zaoszczędzić na kosztach wysyłki;
3. Próbka z dostawą tego samego lub następnego dnia, zamówienie zbiorcze w ciągu 3-7 dni, ale zależy od dokładnej ilości;
4. Konto wysyłkowe klienta jest dostępne;
5. Jeśli wymagana jest zadeklarowana wartość do odprawy celnej, poinformuj nas o tym przed wysyłką;
6. Zarejestrowany pakiet, DHL, FedEx, UPS, ARAMEX, EMS, wysyłka lotnicza, wysyłka morska lub inne.
