Szczegóły Produktu:
|
| Storage Temp. Temperatura przechowywania Range Zasięg: | -40℃~+125℃ | Operating Temp. Temperatura robocza Range Zasięg: | -25℃~+125℃ |
|---|---|---|---|
| Materiał: | Ceramiczny | Cechy: | Długa żywotność |
| dostosować: | świadczyć przykładowe usługi | Słowo kluczowe: | Kondensator bezpieczeństwa Y |
| Pakiet: | Przez otwór | Aplikacje: | Cywilnego, ogólnego, motoryzacyjnego |
| Podkreślić: | Kondensator bezpieczeństwa Y1 400VAC,cywilny kondensator bezpieczeństwa Y1,kondensator 332M |
||

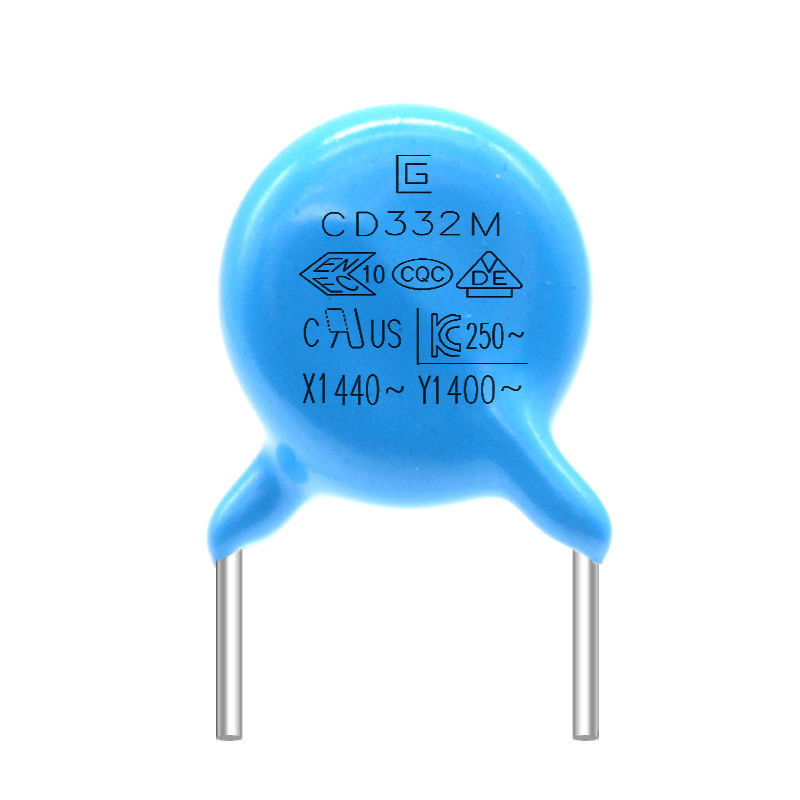

Wysoka stabilność Kondensator bezpieczeństwa 332M 400VAC Y1 Utrata wysokiej częstotliwości jest niewielka
Funkcje i aplikacje:
Pokryty jest trudnopalną żywicą epoksydową, zgodną z normą UL94V-0
Ceramiczne kondensatory dyskowe są specjalnie zaprojektowane do zastosowań prądu przemiennego i spełniają wymagania bezpieczeństwa różnych agencji zajmujących się standardami bezpieczeństwa
Kondensatory typu DCF są idealne do stosowania w tłumieniu zakłóceń elektromagnetycznych i podłączaniu do sieci zasilającej, obejściu linii, sprzężeniu anteny, w poprzek linii i zastosowaniach podwójnej ochrony
Zalety
1. Mamy wszystkie modele materiałów, oszczędzasz czas na szukanie fortu I polecamy materiały, jeśli potrzebujesz.
2. Dzięki produktom tej samej jakości możemy zapewnić najlepszą cenęZapytania do obsługi posprzedażnej, zapewnimy dobrą obsługę, taką jak aktualizacja statusu produktu, wsparcie techniczne itp. (24 godziny online)
3. Mamy wiele zapasów, a czas dostawy jest zwykle krótki.
W obwodzie znajdują się pewne elementy zmienne, takie jak cewki indukcyjne, kondensatory itp. Te elementy zmienne generalnie mogą jedynie powodować lub zmniejszać względną zmianę (lub redukcję) wielkości sinusoidalnej odpowiadającej jej częstotliwości.Na przykład, gdy przełącznik jest włączony, prąd przemienny będzie się wielokrotnie zmieniał między Y1 i Y2, a pole elektromagnetyczne generowane w tym czasie (pole magnetyczne podobne do światła emitowanego przez źródło światła) będzie naturalnie generować siłę między przewody
Kondensator bezpieczeństwa Y1 .pdf
|
PRZEDMIOT |
SPECYFIKACJA |
METODA I WARUNKI TESTU |
||||||||||||||||
|
Tempo jazdy na rowerze
|
Wygląd |
Brak zaznaczonej wady |
Kondensator należy wprowadzić do komory badawczej i poddać działaniu warunków temperaturowych przedstawionych w tabeli przez 5 cykli. obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych.
|
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1000MΩ | |||||||||||||||||
|
Wilgotność (Pod Stały Państwo) |
Wygląd |
Nie zaznaczono wada |
Ustaw kondensator na 500 ± 12 godzin w temperaturze 40 ± 2 ℃ przy wilgotności względnej 95 ± 3%. obróbka wstępna: Kondensator należy umieścić w temperaturze 125 ± 2 ℃ na 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed pierwszym pomiarem. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych. |
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1500MΩ | |||||||||||||||||
|
Dielektryk Wytrzymałość |
Za element 8 |
|||||||||||||||||
|
Próba życia |
Wygląd |
Nie zaznaczono wada |
Zastosuj napięcie 500 V AC, z wyjątkiem tego, że raz na godzinę napięcie jest zwiększane do 1000 V AC na 0,1 sekundy, co powinno być utrzymywane przez 1000 ± 48 godzin w temperaturze 125 ± 2 ℃. Obróbka wstępna: Kondensator należy przechowywać w temperaturze 125 ± 2 ℃ przez 1 godzinę, a następnie umieścić w warunkach pokojowych na 24 ± 2 godziny przed początkowymi pomiarami. Obróbka końcowa: Kondensator należy przechowywać przez 24 ± 2 godziny w warunkach pokojowych. |
|||||||||||||||
|
Pojemność Zmiana |
B: ±10% maks E: ±20% maks F: ±30% maks |
|||||||||||||||||
|
DF |
B,E:5,0% maks P:7,0% maks |
|||||||||||||||||
|
IR |
min. 1500MΩ | |||||||||||||||||
Napięcie produktu, materiał, tabela rozmiarów
| Kod produktu i rozmiaru | Znamionowe napięcie AC | Charakterystyka temperaturowa | Pojemność znamionowa | Tolerancja pojemności | Rozmiar (mm) | |||
| D.maks | T.maks | P±0,8 | d±0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
k |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11,5 | 4.5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(MI) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10,5 | 4.5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11,5 | 4.5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7,5 | 4.5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4.5 | 10 | 0,65 | ||||
Specyfikacja i metoda testowa
|
PRZEDMIOT |
SPECYFIKACJA |
METODA I WARUNKI TESTU |
|||||||||||||
|
Temperatura przechowywaniaZakres |
-40℃~+125℃ | ||||||||||||||
|
Temperatura roboczaZakres |
-25℃~+125℃ | ||||||||||||||
|
|
Wygląd ma |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp.20±2℃ |
|||||||||||||
|
Współczynnik rozproszenia |
B, E: maks. 2,5%. |
|
|||||||||||||
|
|
10 000 MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
