Szczegóły Produktu:
|
| Podanie: | Kompensacja temperatury różnych obwodów | ODM OEM: | tak |
|---|---|---|---|
| Temperatura robocza: | -40 ℃ ~ 200 ℃ | dostosować: | świadczyć przykładowe usługi |
| Próbka: | do dyspozycji | Technologia: | Kompozycja ceramiczna |
| typ przesyłki: | Przez otwór | Słowo kluczowe: | Rezystor termiczny NTC |
| Podkreślić: | Rezystor termiczny 5D15 NTC,rezystor termiczny NTC o szybkiej reakcji,termistor 5D15 |
||

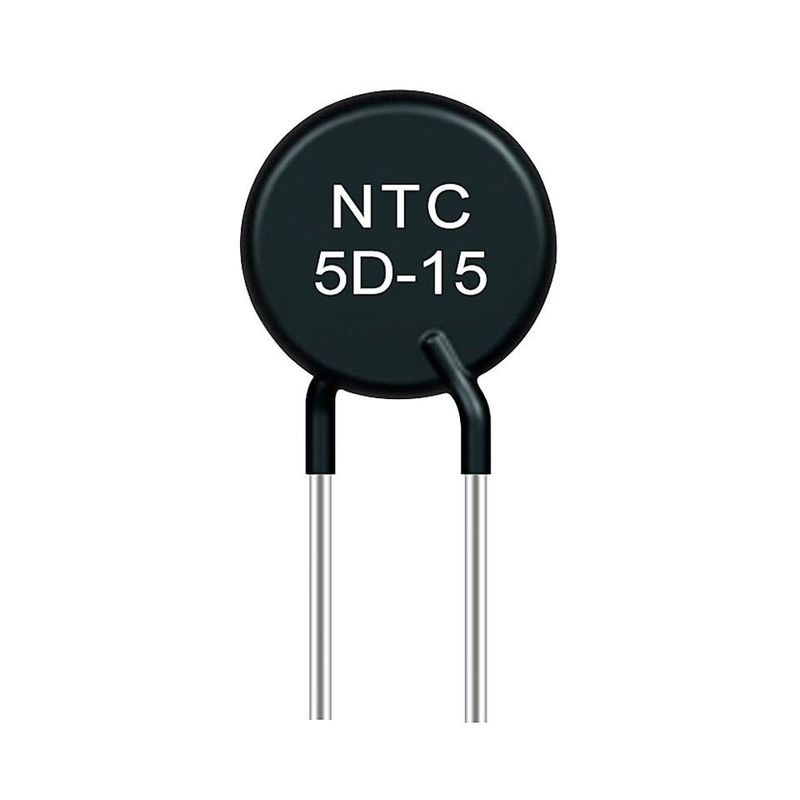

Szybki rezystor termiczny 5D15 NTC Szeroki zakres temperatur roboczych
Mówiąc najprościej, termistor NTC odnosi się do termistora o ujemnym współczynniku temperaturowym, który jest rodzajem rezystancji czujnika, którego wartość rezystancji maleje wraz ze wzrostem temperatury.Jest wykonany z tlenków metali, takich jak mangan, kobalt, nikiel i miedź jako główne materiały i jest wytwarzany technologią ceramiczną.Wszystkie te materiały z tlenków metali mają właściwości półprzewodnikowe, ponieważ pod względem przewodności są całkowicie podobne do materiałów półprzewodnikowych, takich jak german i krzem.Poniżej przedstawiono głównie metodę użycia i zastosowanie termistora ntc w obwodzie.
Zalecana aplikacja
Wszystkie rodzaje zasilania, zasilacz UPS, zasilacz impulsowy
Ładowarka EV, stos ładowania
Dirver silnika, sterownik silnika serwera supermocarstwa, sterownik logiczny
Elektryczna spawarka plazmowa o dużej mocy, maszyna do cięcia, lampa oświetleniowa o dużej mocy
Sprzęt do jądrowego rezonansu magnetycznego, wzmacniacz mocy audio o dużej mocy, transformator o dużej mocy
Tablice paneli słonecznych z falownikiem o dużej mocy
Następnie robot przemysłowy napędzany zasilaczem wysokiego napięcia, inteligentna szafa elektryczna o niższym napięciu
| Model |
Znamionowa moc zerowa |
Maks. stabilnie Prąd stanu (A) |
Pozostały Rezystancja (Ω) |
B25/85 (K) |
Czas termiczny stała(e) |
Rozpusta |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1,5D-13 | 1.5 | 7 | 0,089 | 2700 | ||
| 2,5D-13 | 2.5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Specyfikacja techniczna
Średnica korpusu Φ40mm
| Nr kat | R25±20%(Ω) | Wskaźnik czułości termicznej B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax(Ω) | Maksymalne rozproszenie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0,5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Średnica korpusu Φ45mm
| Nr kat | R25±20%(Ω) | Wskaźnik czułości termicznej B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax(Ω) | Maksymalne rozproszenie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0,5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Średnica korpusu Φ50mm
| Nr kat | R25±20%(Ω) | Wskaźnik czułości termicznej B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax(Ω) | Maksymalne rozproszenie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0,5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Proces produktu
