Szczegóły Produktu:
|
| Podanie: | Tłumić prąd udarowy w zasilaczu impulsowym i obwodzie zasilania | ODM OEM: | tak |
|---|---|---|---|
| Temperatura robocza: | -40 ℃ ~ 200 ℃ | dostosować: | świadczyć przykładowe usługi |
| Próbka: | do dyspozycji | Technologia: | Skład węgla |
| typ przesyłki: | Przez otwór | Dostępne media: | karta katalogowa, fot |
| Podkreślić: | ODM Rezystor termiczny NTC,10D15 Rezystor termiczny NTC,NTC 10D15 |
||

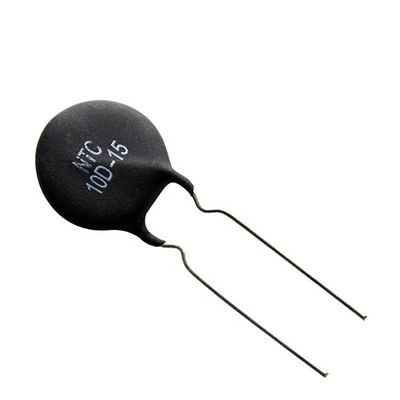

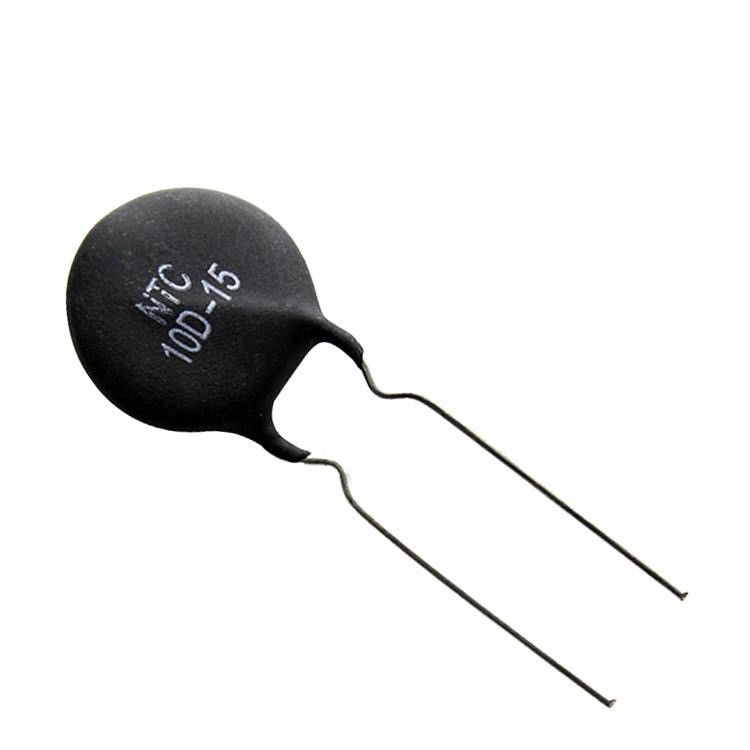

Szybka reakcja Rezystor termiczny 10D15 NTC Silna zdolność do tłumienia prądu udarowego
Główna zaleta
Główną cechą termistora jest jego wysoka czułość.Jego współczynnik temperaturowy rezystancji jest 10-100 razy większy niż metalu.Może wykrywać zmiany temperatury o 10-6°C;zakres temperatur roboczych jest szeroki, normalne urządzenie temperaturowe nadaje się do -55 ° C ~ 315 ° C, urządzenie wysokotemperaturowe nadaje się do temperatur powyżej 315 ° C (przed 2000 ° C), a urządzenie niskotemperaturowe nadaje się do - 273°C ~ 55°C;mały rozmiar, może mierzyć temperaturę pustych przestrzeni, ubytków i naczyń krwionośnych w ludzkim ciele, której nie można zmierzyć innymi termometrami;łatwy w użyciu, wartość rezystancji mieści się w zakresie 0,1 ~ 100kΩ;jakikolwiek wybór między nimi;łatwy do przetworzenia w złożony kształt, masowa produkcja;dobra stabilność, duża przeciążalność.
Aplikacje:
Może być instalowany w obwodach mocy:
• Zasilacze i falowniki
• Zasilacze bezprzerwowe
• Żarówki energooszczędne
• Stateczniki elektroniczne
• Ochrona żarnika różnych typów lamp
• Niektóre rodzaje grzejników
• W przypadku obwodów o większej mocy zapytaj o MF73
i tłumiki przepięć serii MF74.
| Model | Znamionowa moc zerowa | Maks. stabilnie Prąd stanu (A) | Pozostały Rezystancja (Ω) | B25/85 (K) | Czas termiczny stała(e) | Rozpusta |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1,5D-13 | 1.5 | 7 | 0,089 | 2700 | ||
| 2,5D-13 | 2.5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Specyfikacja techniczna
Średnica korpusu Φ40mm
| Nr kat | R25±20%(Ω) | Wskaźnik czułości termicznej B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax(Ω) | Maksymalne rozproszenie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0,5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Średnica korpusu Φ45mm
| Nr kat | R25±20%(Ω) | Wskaźnik czułości termicznej B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax(Ω) | Maksymalne rozproszenie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0,5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Średnica korpusu Φ50mm
| Nr kat | R25±20%(Ω) | Wskaźnik czułości termicznej B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax(Ω) | Maksymalne rozproszenie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0,5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Proces produktu
Środki ostrożności dotyczące stosowania termistora NTC
1. Zwróć uwagę na temperaturę pracy termistora NTC.
Nie używaj termistorów NTC poza zakresem temperatur roboczych.Temperatura robocza serii φ5, φ7, φ9, φ11 wynosi -40~+150°C;temperatura pracy serii φ13, φ15, φ20 wynosi -40~+200°C.
2. Proszę zwrócić uwagę, aby używać termistora NTC pod warunkiem mocy znamionowej.
Maksymalna moc znamionowa każdej specyfikacji wynosi: φ5-0,7W, φ7-1,2W, φ9-1,9W, φ11-2,3W, φ13-3W, φ15-3,5W, φ20-4W.
3. Środki ostrożności dotyczące stosowania w środowisku o wysokiej temperaturze i dużej wilgotności.
Jeśli termistor ma być używany w środowisku o wysokiej temperaturze i dużej wilgotności, użyj termistora z osłoną i osłony ochronnej, aby odsłonić zamkniętą część na działanie środowiska (woda, wilgoć), a otwieraną część osłona nie będzie miała bezpośredniego kontaktu z wodą i parą.
4. Nie może być używany w szkodliwym środowisku gazowym i płynnym.
Nie używaj go w środowisku gazów korozyjnych ani w środowisku, w którym będzie narażony na działanie elektrolitów, słonej wody, kwasów, zasad lub rozpuszczalników organicznych.
