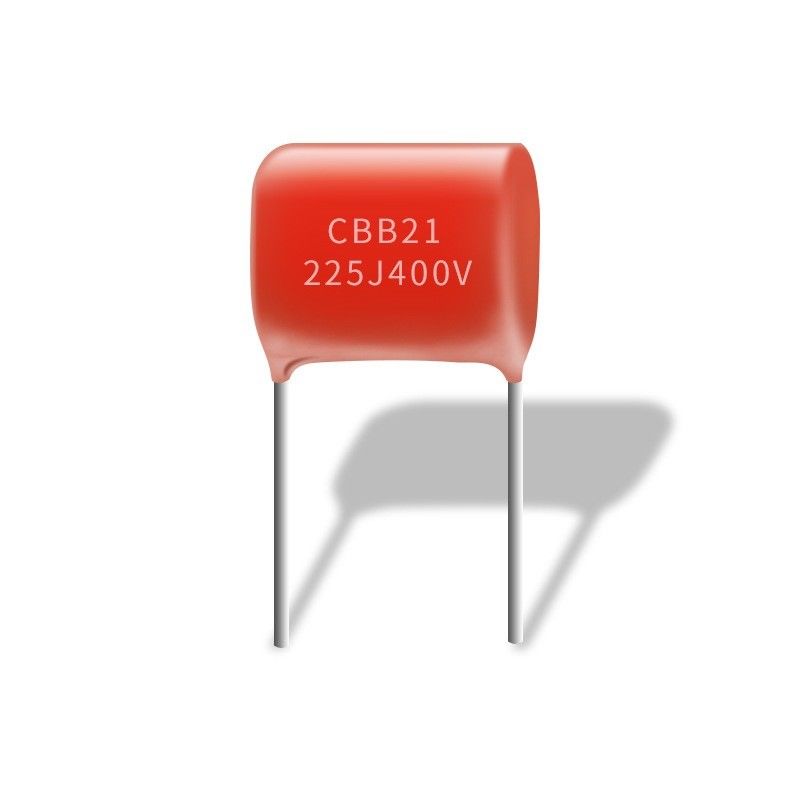

Struktura nieindukcyjna CBB21 225J 400V Kondensator Ognioodporna epoksydowa powłoka proszkowa

Struktura nieindukcyjna CBB21 225J 400V Metalizowany kondensator z folii poliestrowej Ognioodporna epoksydowa powłoka proszkowa

Jakie są cechy i funkcje kondensatorów z metalową folią CBB21?

1. Rezystancja wysokiej częstotliwości i strata wysokiej częstotliwości jest bardzo mała, znacznie mniejsza niż metalizowane kondensatory poliestrowe CL, wysoka niezawodność, dobra stabilność i długa żywotność.
2. Wzrost temperatury wewnętrznej jest niewielki, odporność na wysoką temperaturę wynosi 105°C, a odporność na wysoką temperaturę jest dobra.(Należy zauważyć, że na rynku jest wiele kondensatorów CBB21, które nie są w stanie iść na łatwiznę. Wykorzystują one słabe materiały i wytrzymują tylko wysokie temperatury 85°C)
3. Wysoka rezystancja izolacji, ma dobre właściwości samoleczenia, oczywiście jest to również wspólna cecha większości kondensatorów foliowych.
4. Zewnętrzna część jest pokryta żywicą epoksydową.Jeśli chcesz go używać w trudnych warunkach, możesz również wybrać kondensatory MPB.Jego wewnętrzny rdzeń jest taki sam jak kondensatorów CBB21, ale na zewnątrz jest uszczelniony plastikową osłoną.

Stosowanie:


Nadaje się do zastosowań DC i niskopulsowych, do wzmacniacza, telewizora, komunikacji, zasilania, sterowników LED i innych wymagań związanych z niewielkim rozmiarem obwodu.

Specyfikacja:


Kategoria klimatyczna	40/085/21
Napięcie znamionowe	63V , 100V , 250V,400V,630V
Zakres pojemności	0,0010 μF ~ 1,0 μF
Odporność na napięcie	1,6 UR
Rezystancja izolacji	≥3 000MΩ, CR≤0,33μF
	≥1 000S, CR>0,33μF
	(20℃, 1min)
Czynnik rozproszenia	≤0,008 (20℃, 1kHz)

Rysunek konspektu:

Często zadawane pytania

P; Materiały produktów?
A; Metalizowana folia do kondensatorów klasy A +.Poza tym akceptujemy dostosowywanie
P; Próbki są bezpłatne?
O: tak!
P; Kontrola jakości?
A; Jakość jest na pierwszym miejscu, przeszliśmy certyfikację ISO9001 i ROHS REACH, jako ważny element zarządzania jakością, kontrola jakości jest kluczem do udowodnienia skuteczności certyfikacji jakości.



Jakie są zalety CBB21 jako kondensatora filtrującego?


Niezależnie od tego, czy kondensator filtrujący powinien być kondensatorem CBB21, czy kondensatorem elektrolitycznym, wybór jest łatwy.Kondensator elektrolityczny musi być użyty do filtrowania fali prądu stałego, ale kondensator elektrolityczny musi być użyty do filtrowania fali prądu przemiennego, nawet jeśli jest tani, musisz użyć pojemności CBB21 w tym czasie.
Zasada filtrowania kondensatora CBB21 w rzeczywistości nie jest skomplikowana.Filtrowanie to proces ładowania i rozładowywania.Funkcją kondensatora filtrującego jest po prostu uczynienie filtrowanego napięcia wyjściowego stabilnym napięciem stałym.Jego zasada działania polega na tym, że kondensator jest ładowany, gdy napięcie wyprostowane jest wyższe niż napięcie kondensatora, a kondensator jest rozładowywany, gdy napięcie wyprostowane jest niższe niż napięcie kondensatora.Podczas procesu ładowania i rozładowania, aby napięcie wyjściowe było zasadniczo stabilne.
Wiele kondensatorów i cewek indukcyjnych ma funkcję filtrowania, ponieważ mają funkcje magazynowania energii, a filtrowanie jest realizowane za pomocą ich funkcji.Obwód filtra wymaga, aby kondensator magazynujący energię miał dużą pojemność.Dlatego większość obwodów filtrów wykorzystuje kondensatory elektrolityczne.Jednak w obwodzie prądu przemiennego CBB21 musi być używany jako kondensator filtrujący, nawet jeśli koszt kondensatora elektrolitycznego jest niższy, nie można go użyć.
Kondensatory o różnych pojemnościach mają różne efekty filtrowania.Ogólnie rzecz biorąc, kondensatory o pojemności około 10 PF są używane do filtrowania sygnałów zakłócających o wysokiej częstotliwości, a kondensatory o pojemności około 0,1 UF są używane do filtrowania zakłóceń o niskiej częstotliwości.Przy wyborze pojemności kondensatora filtrującego, ogólnie duży kondensator filtruje fale o niskiej częstotliwości, a mały kondensator filtruje fale o wysokiej częstotliwości.Tylko wybierając najbardziej odpowiednią wartość pojemności, można osiągnąć najlepszy efekt filtrowania.
