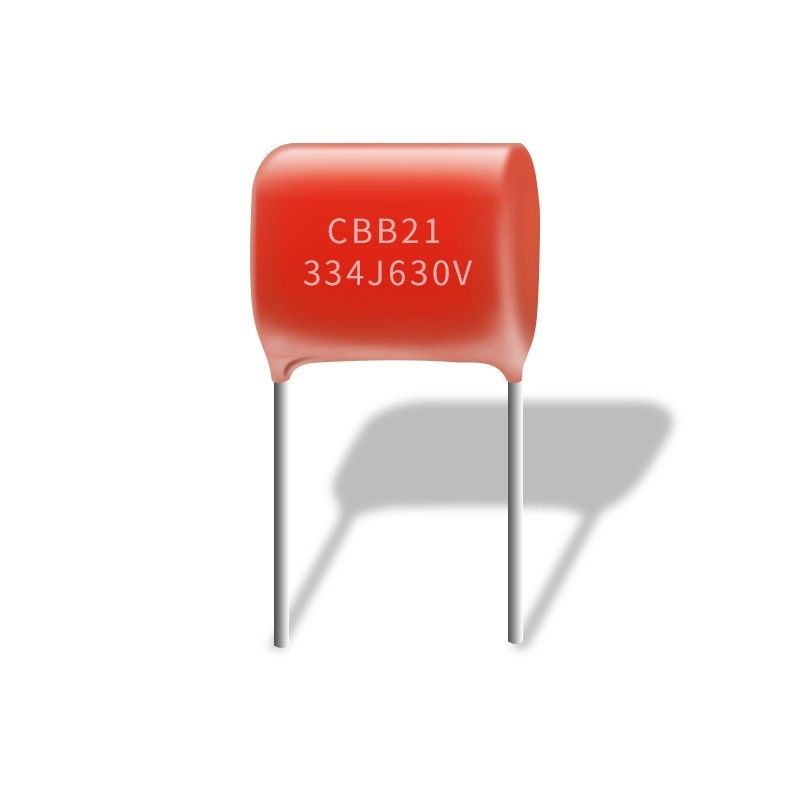

Niskostratny CBB21 CBB22 334J630V Metalizowany kondensator z folii poliestrowej

Niskostratny CBB21 334J 630V Metalizowany kondensator z folii poliestrowej Bardzo mały wzrost temperatury wewnętrznej

Nazewnictwo kondensatorów CBB, kondensatorów CBB, znanych również jako kondensatory z folii polipropylenowej lub metalizowanych kondensatorów z folii polipropylenowej, określanych jako kondensatory z folii metalowej.Powszechnie używane nazwy kodowe to kondensatory CBB21, kondensatory CBB22, kondensatory MPR, kondensatory MPP i tak dalej.Każdy ma inne nazwy kondensatorów CBB, ale w istocie wszystkie są takie same.Wszystkie są kondensatorami wykonanymi z folii polipropylenowej!Wykonany jest z metalizowanej folii polipropylenowej jako medium i zatopiony w żywicy epoksydowej.

Materiał i proces kondensatorów CBB określają, że charakteryzują się one niewielkimi rozmiarami, dużą pojemnością, stabilną wydajnością, wysoką niezawodnością i właściwościami samoleczenia.Dlatego jest szeroko stosowany w różnych oświetleniu LED, tablicach kontrolnych urządzeń gospodarstwa domowego, przyrządach i miernikach oraz jest stosowany w obwodach takich jak filtrowanie, rezonans, sprzęganie i obniżanie rezystancji i pojemności.


Funkcje i użycie


1) Jest to konstrukcja z metalizowanej folii polipropylenowej dielektrycznej, nieindukcyjnej.
2) Powłoka z żywicy epoksydowej, promieniowy drut CP.
3) Bardzo mały współczynnik rozproszenia przy wysokiej częstotliwości, bardzo mały wzrost temperatury wewnętrznej.
4) Dobra stabilność pojemności, doskonała rezystancja izolacji.
5) doskonała właściwość samoleczenia.
6) nadaje się do zastosowań prądu stałego, impulsowego, wysokoprądowego o dużej częstotliwości, szeroko stosowanych w wyświetlaczach, sprzęcie dźwiękowym, urządzeniach audiowizualnych, sprzęcie telekomunikacyjnym, obiektach do transmisji i przetwarzania danych oraz różnych urządzeniach elektronicznych.

Stosowanie:


Nadaje się do zastosowań DC i niskopulsowych, do wzmacniacza, telewizora, komunikacji, zasilania, sterowników LED i innych wymagań związanych z niewielkim rozmiarem obwodu.

Specyfikacja:


Kategoria klimatyczna	40/085/21
Napięcie znamionowe	63V , 100V , 250V,400V,630V
Zakres pojemności	0,0010 μF ~ 1,0 μF
Odporność na napięcie	1,6 UR
Rezystancja izolacji	≥3 000MΩ, CR≤0,33μF
	≥1 000S, CR>0,33μF
	(20℃, 1min)
Czynnik rozproszenia	≤0,008 (20℃, 1kHz)

Rysunek konspektu:

Często zadawane pytania

P; Materiały produktów?
A; Metalizowana folia do kondensatorów klasy A +.Poza tym akceptujemy dostosowywanie
P; Próbki są bezpłatne?
O: tak!
P; Kontrola jakości?
A; Jakość jest na pierwszym miejscu, przeszliśmy certyfikację ISO9001 i ROHS REACH, jako ważny element zarządzania jakością, kontrola jakości jest kluczem do udowodnienia skuteczności certyfikacji jakości.



Jakie są przyczyny przepalania się kondensatora CBB21?

1. Kupiłem kondensatory niskiej jakości
Teraz koszt kondensatorów CBB21 produkowanych przez różnych producentów jest w rzeczywistości bardzo mały.Jeśli cena kupowanych kondensatorów CBB21 jest oczywiście niższa niż średnia cena rynkowa, możliwość zakupu kondensatorów gorszej jakości jest bardzo duża.Materiały użyte do wykonania tych gorszych kondensatorów są bardzo słabe.Jeśli proces produkcyjny da się uratować, wydajność nie może być zagwarantowana, a kondensator o zbyt złej jakości zdecydowanie łatwo się przepala.
2. Temperatura środowiska pracy jest zbyt wysoka
Nawet kondensator CBB21 o doskonałej jakości łatwo się przepala, jeśli temperatura środowiska pracy jest zbyt wysoka.Generalnie odporność temperaturowa kondensatorów CBB21 wynosi -40°C ~ 105°C.Chociaż teoretycznie może wytrzymać 105°C, jego temperatura pracy jest wyższa.Wysoka, żywotność kondensatorów CBB21 jest drastycznie zmniejszona.
Ogólnie rzecz biorąc, kwalifikowany kondensator CBB21 przepala się, co jest zasadniczo spowodowane zbyt wysoką temperaturą otoczenia, na przykład zbyt blisko elementu elektronicznego z dużym wytwarzaniem ciepła (takiego jak rura MOS) lub cały obwód ma duże rozpraszanie ciepła , a ciepło nie może być płynnie odprowadzane.itp. są głównymi przyczynami uszkodzeń kondensatorów CBB21.
Nadmierna temperatura pracy jest jedną z najczęstszych i najbardziej prawdopodobnych przyczyn uszkodzeń kondensatora CBB21.
3. Niewłaściwy dobór kondensatorów
Na przykład prąd jest zbyt duży, przekraczając prąd roboczy kondensatora CBB21;napięcie w obwodzie jest zbyt wysokie, przekracza znamionowe napięcie robocze kondensatora CBB21 itp. W przypadku niewłaściwego doboru typu kondensator CBB21 łatwo ulegnie uszkodzeniu podczas eksploatacji.
