Szczegóły Produktu:
|
| Stosowanie: | Liniowy czujnik prądu z efektem Halla | Funkcja: | szybka odpowiedź |
|---|---|---|---|
| Napięcie skuteczne do testu izolacji AC: | 50 Hz 1 min 2,5 kV | Typ bezpiecznika: | Typy uchwytów bezpieczników |
| Słowo kluczowe: | Czujnik prądu | Rezystancja izolacji: | >= 500 MΩ; |
| Temperatura pracy: | -20-70℃ | Zasilacz:: | DC24V,DC12V,AC220V |
| Podkreślić: | Czujnik prądu z efektem halla o wysokiej dokładności,czujnik prądu z efektem halla AC220V,czujnik wysokiego prądu CQC z efektem halla |
||

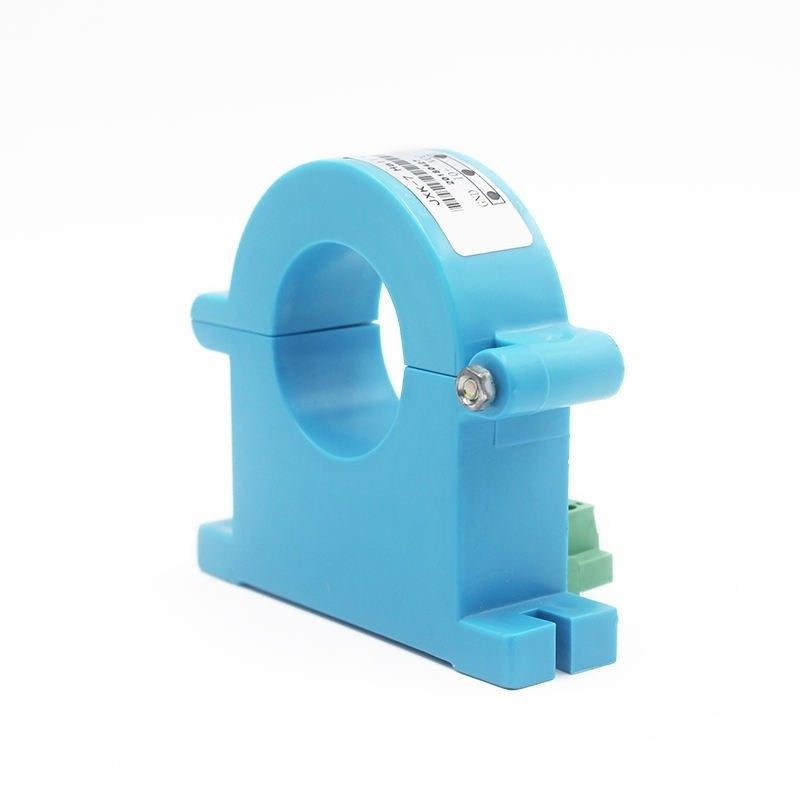

Wysoka dokładność pomiaru Czujnik prądu Halla Duża przeciążalność i duży zakres pomiarowy
Opis produktu
Funkcjonować:
Czujnik prądu Halla nadaje się głównie do izolacji i konwersji złożonych sygnałów, takich jak AC, DC i impuls.Dzięki zasadzie efektu Halla przekształcony sygnał może być bezpośrednio zbierany i akceptowany przez różne urządzenia akwizycyjne, takie jak AD, DSP, PLC i instrumenty wtórne., szybki czas reakcji, szeroki zakres pomiaru prądu, wysoka precyzja, duża przeciążalność, dobra liniowość i silna zdolność przeciwzakłóceniowa
Aplikacje:
Czujniki prądu Halla mogą być szeroko stosowane w urządzeniach do kontroli prędkości o zmiennej częstotliwości, urządzeniach inwerterowych, zasilaczach UPS, spawarkach inwerterowych, galwanizacji elektrolitycznej, obrabiarkach CNC, systemach monitorowania mikrokomputerów, systemach monitorowania sieci energetycznej i różnych dziedzinach wymagających izolacji i wykrywania prądu i napięcie.
Zalety czujnika prądu Halla:
1. Wysoka czułość:
Intensywność wykrywanego sygnału jest coraz słabsza, co wymaga znacznego zwiększenia czułości czujnika magnetycznego.
Zastosowania obejmują czujniki prądu, czujniki kąta, czujniki przekładni i pomiar środowiska kosmicznego.
2. Stabilność temperaturowa:
Coraz więcej obszarów zastosowań wymaga czujników do pracy w coraz trudniejszych warunkach;
Wymaga to od czujnika magnetycznego dobrej stabilności temperaturowej, a jego zastosowania przemysłowe obejmują przemysł elektroniki samochodowej.
3. Przeciwdziałanie zakłóceniom:
W wielu dziedzinach nie ma oceny środowiska użytkowania czujnika, więc sam czujnik musi mieć dobrą odporność na zakłócenia.W tym elektronika samochodowa, wodomierze itp.
4. Charakterystyka wysokiej częstotliwości:
Wraz z promocją pól zastosowań częstotliwość robocza czujników prądu musi być coraz wyższa.Obszary zastosowań obejmują wodomierze, przemysł elektroniki samochodowej i przemysł rejestrowania informacji.
5. Niskie zużycie energii:
Wiele dziedzin wymaga, aby sam czujnik miał wyjątkowo niskie zużycie energii, aby przedłużyć żywotność czujnika.
Stosuje się go do wszczepiania w organizm biochipów magnetycznych, kompasów itp.
To koniec dzielenia się zaletami czujnika prądu Halla, poza wymienionymi powyżej;
Czujnik prądu Halla ma również dobrą izolację cieplną i odporność na ciśnienie oraz doskonałe właściwości zmniejszające palność.
|
Instalacja
|
Standardowa szyna + śruba mocująca samolot
|
|
Prąd znamionowy strony pierwotnej
|
50A;100A;200A;500A;
800A; 1000A; dostosowanie |
|
Oryginalny zakres pomiaru bocznego
|
100A-1200A
|
|
Moc znamionowa
|
5V;DC0~20mA;DC4~20mA; dostosowanie
|
|
Zasilanie pomocnicze
|
DC12V,DC24V,DC±12V,DC±15V
|
|
Ładowność
|
Wyjście napięciowe: 5mA;
Wyjście prądowe:6V; |
|
Liniowość
|
0,005
|
|
Dokładność
|
0,01
|
|
Czas odpowiedzi
|
<200ms
|
|
Dryf temperatury
|
≤500ppm/℃
|
|
Pasmo
|
Prąd stały ~ 20 kHz
|
|
Zużycie prądu
|
≤25mA
|
|
Temperatura pracy
|
-10℃~+70℃
|
|
Temperatura przechowywania
|
-25℃~+85℃
|
|
Odporność na ciśnienie izolacji
|
2,5 kV/50 Hz, 1 min
|
|
Napięcie offsetowe
|
≤20mvV
|
|
Wyjście zerowe
|
≤0,15 mA
|
|
di/dt śledź
|
>50A/uS
|
Parametry elektryczne
|
Parametr |
Symbol |
Jednostka |
Specyfikacja |
Warunki |
||
|
min |
Rodzaj |
Maks |
||||
|
Nominalny zakres pomiarowy |
IPN |
A |
-500 |
500 |
||
|
Napięcie zasilania |
UC |
V |
7.2 |
12 |
18 |
Pełna dokładność |
|
Pobór prądu @IP=0A |
IC |
mama |
26 |
UC=12V, T=25°C |
||
|
Pobór prądu @IP=500A |
IC |
mama |
250 |
UC=12V, T=25°C |
||
|
Błąd czułości Dokładność |
XG |
% |
-0,5 |
0,5 |
=-40 do 85°C; |
|
|
Przesunięcie=0A |
IOS |
A |
±0,2 |
=-40 do 85°C;± 3 sigma |
||
|
Błąd liniowości z IPN |
εL |
% |
0,1 |
@temperatura pokojowa |
||
|
Współczynnik temperaturowy G |
TCG |
ppm/ |
||||
Specyfikacja wyjścia CAB-500 CAN
Prędkość CANBUS patrz tabela wersji produktu, protokół CANBUS: wersja 2.0A/B
Tolerancja oscylatora CAN: 0,3125%
Kolejność bajtów: big endian (Motorola)
Rezystor końcowy 120 omów do dodania na zewnątrz, wewnętrzna impedancja CAN = 2,4 Kohm
|
Opis wiadomości |
Identyfikator CAN |
imię |
Długość danych (bajty) |
Rodzaj ramy |
Typ uruchomienia wiadomości |
Opis sygnału |
Nazwa sygnału |
Początek bitu |
Końcówka |
|
Prąd Ip (mA) |
0x3C2 |
CAB500 |
8 |
stać |
Komunikat cykliczny co 10ms |
Wartość IP: 80000000H = 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA |
WARTOŚĆ IP |
0 |
31 |
|
b0:Informacja o błędzie (0=Normalny, 1=błąd) |
ERROR_INDICATION |
32 |
32 |
||||||
|
b7-b1:RxJakość (0-100%) |
BŁĄD_INFORMACJA |
33 |
39 |
||||||
|
Wolne bity (ustalone na 0) |
NIEDEFINIUJ |
40 |
47 |
||||||
|
Wersja PCBA |
48 |
55 |
|||||||
|
OPROGRAMOWANIE WERSJI |
56 |
63 |
