Szczegóły Produktu:
|
| Słowo kluczowe: | Kondensator bezpieczeństwa X2 | Pojemność:: | 0,1 UF |
|---|---|---|---|
| Napięcie znamionowe:: | 250-310 V | Numer modelu::: | MKP X2 |
| Temperatura robocza: | -40℃～+110℃ | Podanie: | Szeroko stosowany w obwodzie przeciwzakłóceniowym, silniku, wentylatorze, klimatyzatorze itp. |
| Tolerancja pojemności: | ±10%(K),±20%(M) | Materiał:: | Struktura z metalizowanego polipropylenu |
| Podkreślić: | Metalizowany kondensator z folii polipropylenowej,kondensator MKP X2 |
||
Metalizowana folia kondensatora Plastikowa obudowa Kondensator bezpieczeństwa klasy X2 Kwadratowy kondensator średniej mocy
Produkty Wprowadzenie
MPX są uzwojone metalizowanym dielektrykiem z folii polipropylenowej, konstrukcją nieindukcyjną, przewodami z ocynowanego drutu miedzianego i ognioodporną powłoką z żywicy epoksydowej.Posiadają doskonałe właściwości samoregeneracji i dobrą trudnopalność zgodnie z UL 94-V0
Budowa i główne materiały wyrobów
| NIE. | Główne materiały | Specyfikacja | Uwaga |
| 1 | Metalizowana folia polipropylenowa | MPPZAH lub MPPA (5～12μm) | --- |
| 2 | Linia Zn,Sn | Zn lub stop Zn i Sn | --- |
| 3 | Terminal | Cu (drut miedziany) (Φ0,55 lub 0,75 mm) | ±0,05 mm |
| 4 | Uszczelniony materiał | Żywica epoksydowa | UL94-V0 |
| 5 | Plastikowa obudowa | PBT | UL94-V0 |
Uwaga: Wszystkie materiały są zgodne z wymaganiami ROHS ORAZ REACH.
Wpisz aplikację
Produkty byłyby szeroko stosowane w tłumikach zakłóceń i kondensatorach w poprzek linii. Nadaje się do stosowania w sytuacjach, w których awaria kondensatora nie doprowadzi do niebezpieczeństwa porażenia prądem.
Cechy
1 Konstrukcja nieindukcyjna
2 Wysoka odporność na wilgoć
3 Właściwość samoleczenia
4 Typ trudnopalny (zgodność z UL 94V-0)
5 Bardzo mała strata
6 Doskonała charakterystyka częstotliwości i temperatury
7 Wysoka rezystancja izolacji
Parametry elektryczne
O ile nie określono inaczej, charakterystyki elektryczne odnoszą się do normy IEC 60384-14:2005
| Przedmiot | Wymaganie charakterystyczne | Metoda testowa i stan | ||||||||||||
| Kategoria klimatyczna | 40/110/56 | |||||||||||||
| Klasa palności pasywnej | B | |||||||||||||
| temperatura robocza | -40℃～+110℃ | |||||||||||||
| Zakres pojemności | 0,0022 μF ~ 2,2 μF | |||||||||||||
| Tolerancja pojemności | ±10%(K),±20%(M) | 1 kHz, 1,0 Vrms, 25 ℃ | ||||||||||||
| Napięcie znamionowe | 250VAC/275VAC/300VAC/305VAC/310VAC | |||||||||||||
| Współczynnik rozproszenia | 1 kHz <0,10% | IR≥6000s | ||||||||||||
| Rezystancja izolacji | C≤0,33μF | C>0,33μF | UR>100V,100VDC, | |||||||||||
| IR≥15000MΩ | IR≥6000s | 60S,20℃ | ||||||||||||
| Wytrzymać napięcie między zaciskami | Brak trwałej awarii lub rozgorzenia | 4.3UR(dc) 60s 25℃Odcięcie prądu 10mA | ||||||||||||
| Wytrzymaj napięcie między zaciskami a obudową | Brak trwałej awarii lub rozgorzenia | 2UR+1500V(ac) 60s 25℃ ≥2000V(ac) 25℃ | ||||||||||||
| MAKS.Czas narastania impulsu (dv/dt) | Rozstaw ołowiu | |||||||||||||
| ||||||||||||||

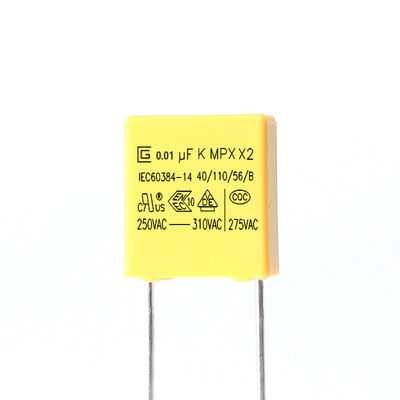

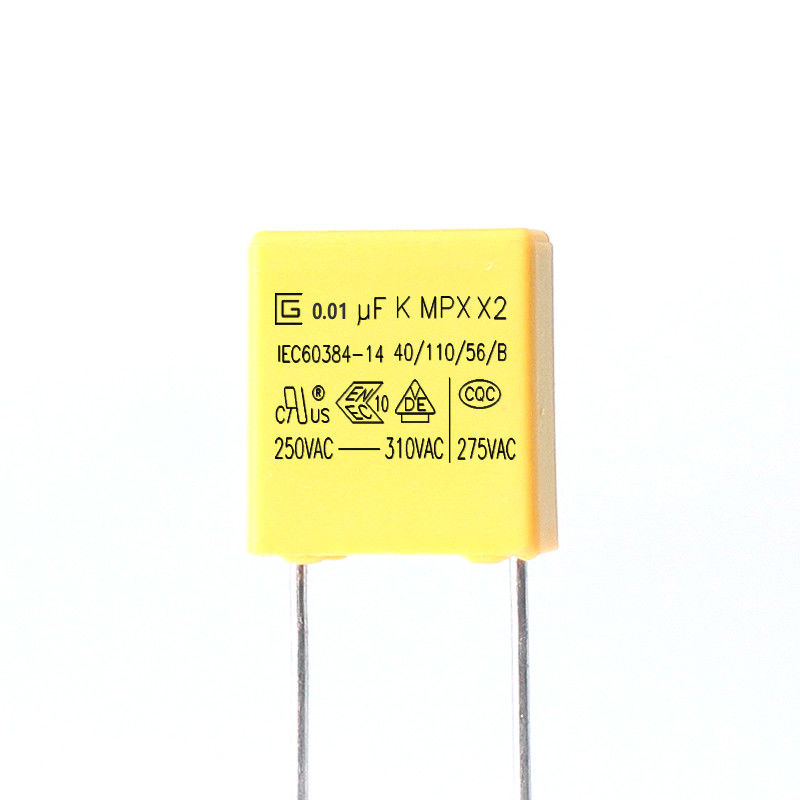

Cechowanie
1. Logo CIGU:
2. Pojemność: (104 K, 0,1 μF)
3. Tolerancja pojemności: (K) ± 10%
4. Napięcie znamionowe: 250 275 300 305 310 V AC
5. Klasa produktu: X2
6. Rodzaj produktu: MPX
7. Kategoria klimatyczna: 40/110/56
8. Pasywna klasa palności: B
9. Chiński znak homologacji: CQC
10. Niemiecki znak homologacji: VDE
11. Znak homologacji ENEC: ENEC
12. Amerykański znak homologacji: CUL
13. Norma zatwierdzenia: IEC60384-14
8. Zatwierdzenia
| NIE. | Kraj | Norma homologacji | Plik numer. | Napięcie znamionowe | ||
| 1 | Chiny | CQC | IEC60384-14:2005 | CQC19001219393 | 275 V AC | |
| 2 | Niemcy | VDE | IEC60384-14:2013 | 40050231 | 250 V AC 275 V AC 300 V AC 305 V AC 310 V AC | |
| 3 | Unia Europejska | ENEC | IEC60384-14:2013 | 40050234 | ||
| 4 | Stany Zjednoczone Kanada | ul | IEC60384-14:2005 | E481614 | ||
Warunki przechowywania
1 t należy zauważyć, że zdolność lutowania końcówek może ulec pogorszeniu, jeśli są one przechowywane przez długi czas w atmosferze.
2 Nie powinien znajdować się w szczególnie wysokiej temperaturze i wysokiej wilgotności, musi spełniać następujące warunki (przechowywanie w oryginalnym opakowaniu)
Temperatura: 35 ℃ MAKS Wilgotność względna: 60% MAKS
3 Okres przechowywania: Strata: maksymalnie 12 miesięcy (od daty produkcji podanej na etykiecie w opakowaniu)
Dane techniczne (IEC 60384-14)
| Elementy testowe | Wymagania dotyczące wydajności | Warunki testu |
| Pojemność | W ramach określonej tolerancji | 1 kHz, 1 Vrms maks.przy 25 ℃ |
| Współczynnik rozproszenia | 0,001 (0,1%) Maks. | 1 kHz, 1 Vrms maks.przy 25 ℃ |
| Odporność na napięcie | Nie powinno być żadnych nieprawidłowości | Między zaciskami 4.3UR (Vdc) Test 60 sek. |
| Między zaciskiem a obudową UR×200%+1500Vac, 60sek. | ||
| Rezystancja izolacji | CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR > 0,33 μF IR ≥ 6 000 s | 100 ± 15 V DC, 60 s / 25 ℃ |
| Solidność zakończeń | Brak zerwania drutu i uszkodzenia kondensatora | Wytrzymałość na rozciąganie siły obciążenia końcowego: 1,0 kg |
Wytrzymałość na zginanie siły obciążenia końcowego: 0,5 kg | ||
| Odporność na ciepło lutowania | (1) Wygląd : Brak widocznych uszkodzeń | Temperatura lutowania: 260 ± 5 ℃ |
| Lutowalność | 95% cynowania powierzchni | Temperatura lutowania: 260 ± 5 ℃ |
| Szybka zmiana temperatury | Kondensatory należy poddać oględzinom i nie mogą one wykazywać widocznych uszkodzeń. | Temperatura niższej kategorii: -40℃ |
| Wibracja | Kondensatory należy poddać oględzinom i nie mogą one wykazywać widocznych uszkodzeń | Zakres częstotliwości: 10~55Hz |
| Elementy testowe | Wymagania dotyczące wydajności | Warunki testu |
| Sekwencja klimatyczna | (1) Wygląd : Brak widocznych uszkodzeń | Duchota |
Zimno | ||
| Wilgotne ciepło w stanie ustalonym | (1) Wygląd : Brak widocznych uszkodzeń | +40°C i 93% wilgotności względnej, 56 dni |
| Ładowanie i rozładowywanie | (1) Wygląd : Brak widocznych uszkodzeń | Napięcie probiercze: √2 x URVAC 50 Hz |
| Wytrzymałość | (1) Wygląd: Brak widocznych uszkodzeń | 1,25 x UR VAC 50 Hz, raz na godzinę |
