Szczegóły Produktu:
|
| Słowo kluczowe: | Kondensator bezpieczeństwa X2 | Pojemność:: | 0,047 uf |
|---|---|---|---|
| Napięcie znamionowe:: | 250-310 V | Numer modelu::: | MKP X2 |
| Temperatura robocza: | -40℃～+110℃ | Podanie: | Szeroko stosowany w obwodzie przeciwzakłóceniowym, silniku, wentylatorze, klimatyzatorze itp. |
| Tolerancja pojemności: | ±10%(K),±20%(M) | Materiał:: | Struktura z metalizowanego polipropylenu |
| Podkreślić: | Kondensator bezpieczeństwa silnika X2,kondensator bezpieczeństwa CQC X2,kondensator 0 |
||

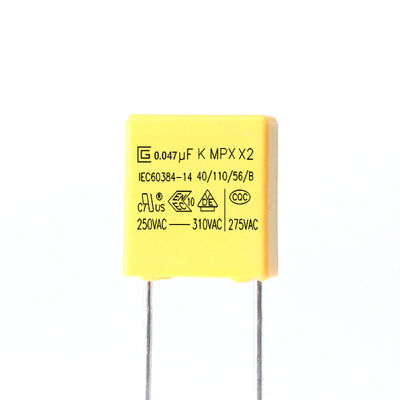

0.047uf 310v X2 Kondensator bezpieczeństwa Kondensator przeciwzakłóceniowy Doskonała charakterystyka częstotliwości i temperatury
Wartość pojemności kondensatora X może być większa niż wartość kondensatora Y, ale rezystor bezpieczeństwa musi być podłączony równolegle na obu końcach kondensatora X, aby zapobiec ładowaniu wtyczki przewodu zasilającego przez długi czas z powodu proces ładowania i rozładowywania kondensatora, gdy przewód zasilający jest odłączony i podłączony.Norma bezpieczeństwa stanowi, że po odłączeniu przewodu zasilającego pracującej maszyny, w ciągu dwóch sekund, napięcie (lub potencjał uziemienia) naładowane na obu końcach wtyczki przewodu zasilającego musi być mniejsze niż 30% pierwotnego znamionowego napięcia roboczego
Produkty Wprowadzenie
MPX są uzwojone metalizowanym dielektrykiem z folii polipropylenowej, konstrukcją nieindukcyjną, przewodami z ocynowanego drutu miedzianego i ognioodporną powłoką z żywicy epoksydowej.Posiadają doskonałe właściwości samoregeneracji i dobrą trudnopalność zgodnie z UL 94-V0
Budowa i główne materiały wyrobów
| NIE. | Główne materiały | Specyfikacja | Uwaga |
| 1 | Metalizowana folia polipropylenowa | MPPZAH lub MPPA (5～12μm) | --- |
| 2 | Linia Zn,Sn | Zn lub stop Zn i Sn | --- |
| 3 | Terminal | Cu (drut miedziany) (Φ0,55 lub 0,75 mm) | ±0,05 mm |
| 4 | Uszczelniony materiał | Żywica epoksydowa | UL94-V0 |
| 5 | Plastikowa obudowa | PBT | UL94-V0 |
Uwaga: Wszystkie materiały są zgodne z wymaganiami ROHS ORAZ REACH.
Wpisz aplikację
Produkty byłyby szeroko stosowane w tłumikach zakłóceń i kondensatorach w poprzek linii. Nadaje się do stosowania w sytuacjach, w których awaria kondensatora nie doprowadzi do niebezpieczeństwa porażenia prądem.
Cechy
1 Konstrukcja nieindukcyjna
2 Wysoka odporność na wilgoć
3 Właściwość samoleczenia
4 Typ trudnopalny (zgodność z UL 94V-0)
5 Bardzo mała strata
6 Doskonała charakterystyka częstotliwości i temperatury
7 Wysoka rezystancja izolacji
Parametry elektryczne
O ile nie określono inaczej, charakterystyki elektryczne odnoszą się do normy IEC 60384-14:2005
| Przedmiot | Wymaganie charakterystyczne | Metoda testowa i stan | ||||||||||||
| Kategoria klimatyczna | 40/110/56 | |||||||||||||
| Klasa palności pasywnej | B | |||||||||||||
| temperatura robocza | -40℃～+110℃ | |||||||||||||
| Zakres pojemności | 0,0022 μF ~ 2,2 μF | |||||||||||||
| Tolerancja pojemności | ±10%(K),±20%(M) | 1 kHz, 1,0 Vrms, 25 ℃ | ||||||||||||
| Napięcie znamionowe | 250VAC/275VAC/300VAC/305VAC/310VAC | |||||||||||||
| Współczynnik rozproszenia | 1 kHz <0,10% | IR≥6000s | ||||||||||||
| Rezystancja izolacji | C≤0,33μF | C>0,33μF | UR>100V,100VDC, | |||||||||||
| IR≥15000MΩ | IR≥6000s | 60S,20℃ | ||||||||||||
| Wytrzymać napięcie między zaciskami | Brak trwałej awarii lub rozgorzenia | 4.3UR(dc) 60s 25℃Odcięcie prądu 10mA | ||||||||||||
| Wytrzymaj napięcie między zaciskami a obudową | Brak trwałej awarii lub rozgorzenia | 2UR+1500V(ac) 60s 25℃ ≥2000V(ac) 25℃ | ||||||||||||
| MAKS.Czas narastania impulsu (dv/dt) | Rozstaw ołowiu | |||||||||||||
|
||||||||||||||
Cechowanie
1. Logo CIGU:
2. Pojemność: (104 K, 0,1 μF)
3. Tolerancja pojemności: (K) ± 10%
4. Napięcie znamionowe: 250 275 300 305 310 V AC
5. Klasa produktu: X2
6. Rodzaj produktu: MPX
7. Kategoria klimatyczna: 40/110/56
8. Pasywna klasa palności: B
9. Chiński znak homologacji: CQC
10. Niemiecki znak homologacji: VDE
11. Znak homologacji ENEC: ENEC
12. Amerykański znak homologacji: CUL
13. Norma zatwierdzenia: IEC60384-14
8. Zatwierdzenia
| NIE. | Kraj | Norma homologacji | Plik numer. | Napięcie znamionowe | ||
| 1 | Chiny | CQC | IEC60384-14:2005 | CQC19001219393 | 275 V AC | |
| 2 | Niemcy | VDE | IEC60384-14:2013 | 40050231 | 250 V AC 275 V AC 300 V AC 305 V AC 310 V AC | |
| 3 | Unia Europejska | ENEC | IEC60384-14:2013 | 40050234 | ||
| 4 | Stany Zjednoczone Kanada | ul | IEC60384-14:2005 | E481614 | ||
Warunki przechowywania
1 t należy zauważyć, że zdolność lutowania końcówek może ulec pogorszeniu, jeśli są one przechowywane przez długi czas w atmosferze.
2 Nie powinien znajdować się w szczególnie wysokiej temperaturze i wysokiej wilgotności, musi spełniać następujące warunki (przechowywanie w oryginalnym opakowaniu)
Temperatura: 35 ℃ MAKS Wilgotność względna: 60% MAKS
3 Okres przechowywania: Strata: maksymalnie 12 miesięcy (od daty produkcji podanej na etykiecie w opakowaniu)
P: Jakie są zalety twoich produktów?
1. Mamy wszystkie modele materiałów, oszczędzasz czas na szukanie fortu I polecamy materiały, jeśli potrzebujesz.
2. Dzięki produktom tej samej jakości możemy zapewnić najlepszą cenęZapytania do obsługi posprzedażnej, zapewnimy dobrą obsługę, taką jak aktualizacja statusu produktu, wsparcie techniczne itp. (24 godziny online)
3. Mamy wiele zapasów, a czas dostawy jest zwykle krótki.
P: Jakie jest twoje MOQ?
Odp .: Brak MOQ.przyjmujemy małe zamówienia.Ponieważ wierzymy, że małe zamówienia mogą w przyszłości stać się dużymi zamówieniami.
P: Jeśli złożę zamówienie, ile czasu zajmie dostawa?
Odp .: Zwykle zajmuje to około 7-14 dni po otrzymaniu płatności, w zależności od zamówionej ilości i stanu zapasów.
