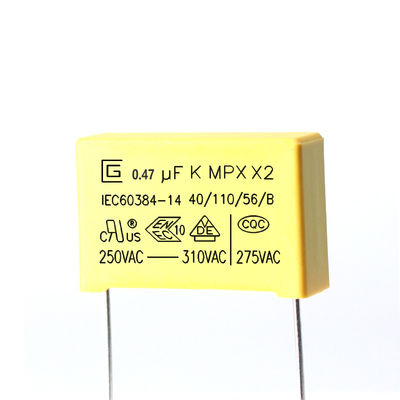

Kondensator bezpieczeństwa 0,47 Uf X2 474K do zasilania o wysokiej rezystancji izolacji

Duży Obraz : Kondensator bezpieczeństwa 0,47 Uf X2 474K do zasilania o wysokiej rezystancji izolacji

Szczegóły Produktu:

Miejsce pochodzenia:	Dongguan Chiny
Nazwa handlowa:	CG
Orzecznictwo:	VDE，CQC
Numer modelu:	X2-474K-275VAC-E41

Zapłata:

Minimalne zamówienie:	10000 sztuk
Cena:	Discuss
Szczegóły pakowania:	200 sztuk / worek, rozmiar kartonu: 45 cm * 31 cm * 34 cm, pudełko wewnętrzne: 29,2 cm * 21 cm * 31,
Czas dostawy:	15-21 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	100000000 sztuk

Kontakt

Kondensator bezpieczeństwa 0,47 Uf X2 474K do zasilania o wysokiej rezystancji izolacji

Opis

Funkcje:	Bardzo niska strata przy wysokiej częstotliwości, odpowiednia dla wysokiego prądu	Pojemność::	0,33uf
Napięcie znamionowe::	250-310 V	Temperatura robocza:	-40℃～+110℃
Jakość:	100% nowy i oryginalny	typ przesyłki:	Przez otwór
Podkreślić:	0.47 Uf X2 Safety Capacitor , 47 Kondensator bezpieczeństwa Uf X2 , Zasilacz Kondensator bezpieczeństwa X2

Wysoka rezystancja izolacji 0,47uf 474K 275VAC X2 Kondensator bezpieczeństwa do zasilania Zakłócenia antyelektromagnetyczne

Kondensator bezpieczeństwa X2.pdf

Funkcja kondensatora X2

1. Tłumić zakłócenia elektromagnetyczne zasilania.

Najczęstszą funkcją kondensatora bezpieczeństwa X2 jest tłumienie zakłóceń elektromagnetycznych zasilacza.Zwykle umieszcza się go przy wejściu przewodu neutralnego i przewodu pod napięciem zasilacza.W zasilaczu jest zwykle używany razem z kondensatorem bezpieczeństwa Y.Kondensator x to kondensator podłączony przez dwa przewody (LN) linii energetycznej w celu tłumienia zakłóceń w trybie wspólnym.Kondensatory Y to kondensatory, które są podłączone między dwiema liniami linii zasilającej a masą (LE, NE) i zazwyczaj występują parami, aby tłumić interferencje folii różnicowej.Jeśli w zasilaczu nie zostaną użyte kondensatory zabezpieczające, problemy z kompatybilnością elektromagnetyczną wystąpią, gdy zasilacz będzie certyfikowany, dlatego kondensatory zabezpieczające są niezbędne.

2. Efekt obniżania pojemności rezystora.

Oprócz tłumienia zakłóceń elektromagnetycznych zasilacza, X2 może być również połączony szeregowo w obwodzie z zasilaczem 100~250VAC i używany jako kondensator obniżający napięcie RC.Obwód obniżający rezystancję i pojemność jest stosunkowo prosty i ekonomiczny i jest często używany w niektórych obwodach małej mocy, takich jak moduły LED i sterowanie małymi urządzeniami gospodarstwa domowego.

Cechowanie

1. Logo CIGU:
2. Pojemność: (104 K, 0,1 μF)
3. Tolerancja pojemności: (K) ± 10%
4. Napięcie znamionowe: 250 275 300 305 310 V AC 5. Klasa produktu: X2
6. Rodzaj produktu: MPX
7. Kategoria klimatyczna: 40/110/56
8. Pasywna klasa palności: B
9. Chiński znak homologacji: CQC
10. Niemiecki znak homologacji: VDE
11. Znak homologacji ENEC: ENEC

Produkty Wprowadzenie

MPX są uzwojone metalizowanym dielektrykiem z folii polipropylenowej, konstrukcją nieindukcyjną, przewodami z ocynowanego drutu miedzianego i ognioodporną powłoką z żywicy epoksydowej.Posiadają doskonałe właściwości samoregeneracji i dobrą trudnopalność zgodnie z UL 94-V0

Cechy

1 Konstrukcja nieindukcyjna

2 Wysoka odporność na wilgoć

3 Właściwość samoleczenia

4 Typ trudnopalny (zgodność z UL 94V-0)

5 Bardzo mała strata

Budowa i główne materiały wyrobów

Kondensator bezpieczeństwa 0,47 Uf X2 474K do zasilania o wysokiej rezystancji izolacji 0

Dane techniczne (IEC 60384-14)

Elementy testowe	Wymagania dotyczące wydajności	Warunki testu
Pojemność	W ramach określonej tolerancji	1 kHz, 1 Vrms maks.przy 25 ℃
Współczynnik rozproszenia	0,001 (0,1%) Maks.	1 kHz, 1 Vrms maks.przy 25 ℃
Odporność na napięcie	Nie powinno być żadnych nieprawidłowości	Między zaciskami 4.3UR (Vdc) Test 60 sek.
Odporność na napięcie	Nie powinno być żadnych nieprawidłowości	Między zaciskiem a obudową UR×200%+1500Vac, 60sek.
Rezystancja izolacji	CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR > 0,33 μF IR ≥ 6 000 s	100 ± 15 V DC, 60 s / 25 ℃
Solidność zakończeń	Brak zerwania drutu i uszkodzenia kondensatora	Wytrzymałość na rozciąganie siły obciążenia końcowego: 1,0 kg Czas trzymania: 10 ± 1 sek
Solidność zakończeń	Brak zerwania drutu i uszkodzenia kondensatora	Wytrzymałość na zginanie siły obciążenia końcowego: 0,5 kg Czas gięcia: 4 x 90 ﾟ
Odporność na ciepło lutowania	(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±5% wartości początkowej	Temperatura lutowania: 260 ± 5 ℃ Czas lutowania: 5 ± 0,5 sek
Lutowalność	95% cynowania powierzchni	Temperatura lutowania: 260 ± 5 ℃ Czas lutowania: 2 ± 0,5 sek
Szybka zmiana temperatury	Kondensatory należy poddać oględzinom i nie mogą one wykazywać widocznych uszkodzeń.	Temperatura niższej kategorii: -40℃ Temperatura wyższej kategorii: 110 ℃ Liczba cykli: 5 Czas trwania t1 = 30 min
Wibracja	Kondensatory należy poddać oględzinom i nie mogą one wykazywać widocznych uszkodzeń	Zakres częstotliwości: 10~55Hz Kurs: X,Y,Z (oś) 2h / oś (łącznie 6h) Amplituda przemieszczenia: 0,75 mm

Elementy testowe	Wymagania dotyczące wydajności	Warunki testu
Sekwencja klimatyczna	(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±5% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów (5) Odporność na napięcie: Normalna	Duchota Górna temperatura: 110 ℃ Dolny czas trwania: 16 godz
Sekwencja klimatyczna		Zimno Temperatura: -40℃ Czas trwania: 2 godz
Wilgotne ciepło w stanie ustalonym	(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±5% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów (5) Odporność na napięcie: Normalna	+40°C i 93% wilgotności względnej, 56 dni
Ładowanie i rozładowywanie	(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±10% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów	Napięcie probiercze: √2 x URVAC 50 Hz Ładowanie i rozładowywanie: 0,5 s/czas Powtarzane przez 10000 cykli
Wytrzymałość	(1) Wygląd: Brak widocznych uszkodzeń (2) △C/C : ≤ ±10% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów	1,25 x UR VAC 50 Hz, raz na godzinę zwiększyć do 1000 V AC na 0,1 sekundy, 1000 godzin w górnej temperaturze znamionowej

Warunki przechowywania

1 t należy zauważyć, że zdolność lutowania końcówek może ulec pogorszeniu, jeśli są one przechowywane przez długi czas w atmosferze.
2 Nie powinien znajdować się w szczególnie wysokiej temperaturze i wysokiej wilgotności, musi spełniać następujące warunki (przechowywanie w oryginalnym opakowaniu)
Temperatura: 35 MAX Wilgotność względna: 60% MAKS
3 Okres przechowywania: Strata: maksymalnie 12 miesięcy (od daty produkcji podanej na etykiecie w opakowaniu)

Wymagania dotyczące środowiska

1 Zgodność z wymaganiami RoHS.
2 Zgodność z wymaganiami REACH.
3 Bez halogenu (w razie potrzeby).
4 Proszę zapoznać się z załącznikiem 2, aby zobaczyć kopie testowe Rohs i Reach wykonane przez stronę trzecią

Kontrola jakości

Kondensator bezpieczeństwa 0,47 Uf X2 474K do zasilania o wysokiej rezystancji izolacji 1

Struktura produktu

Uszczelka

Plastikowa torba to minimalne opakowanie. Ilość to 100,200,300, 500,1000 SZTUK.

Etykieta RoHS zawiera nazwę produktu, specyfikację, ilość, numer partii, datę produkcji itp.

Jedno pudełko wewnętrzne ma torby N PCS
Rozmiar opakowania wewnętrznego (dł. × szer. × wys.) = 23 × 30 × 30 cm Oznaczenie dla RoHS I SVHC
Jedno pudełko zewnętrzne ma dwa pudełka wewnętrzne
Rozmiar opakowania zewnętrznego (dł. × szer. × wys.)=48 × 32,2 × 33 cm Oznaczenie dla RoHS I SVHC
