Szczegóły Produktu:
|
| Funkcje: | Konstrukcja nieindukcyjna | Pojemność:: | 0,68uf |
|---|---|---|---|
| Napięcie znamionowe:: | 250-310 V | Materiał: | Metalizowana folia polipropylenowa |
| Podanie: | Ogólny cel | Słowo kluczowe: | Kondensator bezpieczeństwa X2 |
| Podkreślić: | Kondensator 684k 0,68 UF,0.68 UF 275V |
||

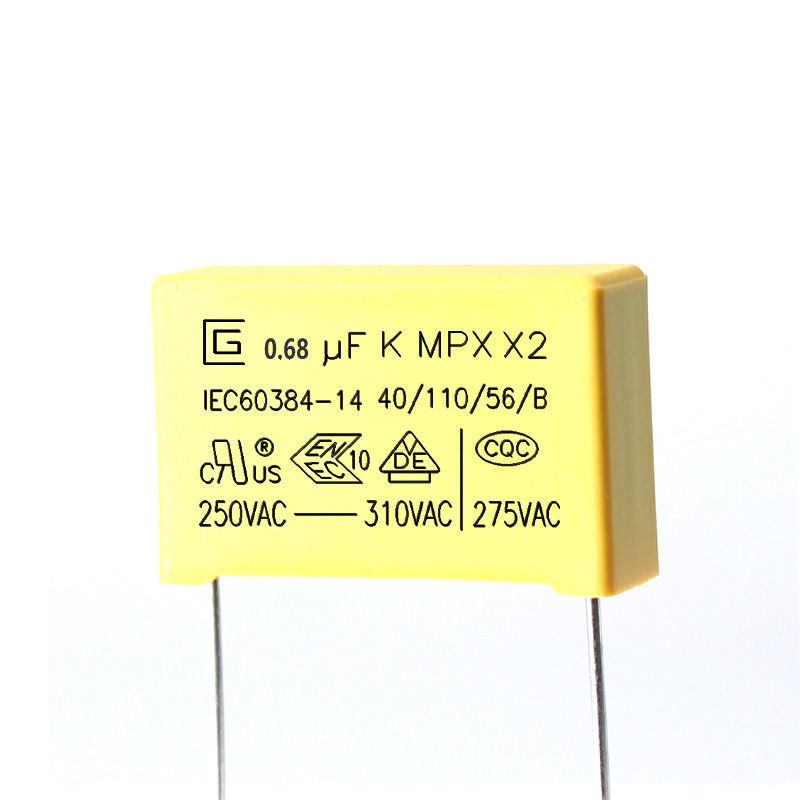

Konstrukcja nieindukcyjna 0,68uf 684K 275VAC X2 Kondensator bezpieczeństwa Długa żywotność dzięki efektowi samoleczenia
Kondensator bezpieczeństwa X2.pdf
Charakterystyka kondensatorów bezpieczeństwa X2
Konstrukcja nieindukcyjna z metalizowaną folią polipropylenową.
Doskonała odporność na wilgoć.
samo leczenie.
Doskonałe właściwości ognioodporne.
Odporne na wstrząsy przepięciowe.
Zastosowanie kondensatorów bezpieczeństwa X2.
Tłumi zakłócenia elektromagnetyczne.
Skocz linie.
Nadaje się do obniżania rezystancji i pojemności amperomierzy, sterowników LED, kontrolerów itp. szeregowo w obwodzie.
Produkty Wprowadzenie
MPX są uzwojone metalizowanym dielektrykiem z folii polipropylenowej, konstrukcją nieindukcyjną, przewodami z ocynowanego drutu miedzianego i ognioodporną powłoką z żywicy epoksydowej.Posiadają doskonałe właściwości samoregeneracji i dobrą trudnopalność zgodnie z UL 94-V0
Cechy
1 Konstrukcja nieindukcyjna
2 Wysoka odporność na wilgoć
3 Właściwość samoleczenia
4 Typ trudnopalny (zgodność z UL 94V-0)
5 Bardzo mała strata
Budowa i główne materiały wyrobów
Dane techniczne (IEC 60384-14)
| Elementy testowe | Wymagania dotyczące wydajności | Warunki testu |
| Pojemność | W ramach określonej tolerancji | 1 kHz, 1 Vrms maks.przy 25 ℃ |
| Współczynnik rozproszenia | 0,001 (0,1%) Maks. | 1 kHz, 1 Vrms maks.przy 25 ℃ |
| Odporność na napięcie | Nie powinno być żadnych nieprawidłowości | Między zaciskami 4.3UR (Vdc) Test 60 sek. |
| Między zaciskiem a obudową UR×200%+1500Vac, 60sek. | ||
| Rezystancja izolacji | CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR > 0,33 μF IR ≥ 6 000 s | 100 ± 15 V DC, 60 s / 25 ℃ |
| Solidność zakończeń | Brak zerwania drutu i uszkodzenia kondensatora |
Wytrzymałość na rozciąganie siły obciążenia końcowego: 1,0 kg Czas trzymania: 10 ± 1 sek |
|
Wytrzymałość na zginanie siły obciążenia końcowego: 0,5 kg Czas gięcia: 4 x 90 ﾟ |
||
| Odporność na ciepło lutowania |
(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±5% wartości początkowej |
Temperatura lutowania: 260 ± 5 ℃ Czas lutowania: 5 ± 0,5 sek |
| Lutowalność | 95% cynowania powierzchni |
Temperatura lutowania: 260 ± 5 ℃ Czas lutowania: 2 ± 0,5 sek |
| Szybka zmiana temperatury | Kondensatory należy poddać oględzinom i nie mogą one wykazywać widocznych uszkodzeń. |
Temperatura niższej kategorii: -40℃ Temperatura wyższej kategorii: 110 ℃ Liczba cykli: 5 Czas trwania t1 = 30 min |
| Wibracja | Kondensatory należy poddać oględzinom i nie mogą one wykazywać widocznych uszkodzeń |
Zakres częstotliwości: 10~55Hz Kurs: X,Y,Z (oś) 2h / oś (łącznie 6h) Amplituda przemieszczenia: 0,75 mm |
| Elementy testowe | Wymagania dotyczące wydajności | Warunki testu |
| Sekwencja klimatyczna |
(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±5% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów (5) Odporność na napięcie: Normalna |
Duchota Górna temperatura: 110 ℃ Dolny czas trwania: 16 godz |
|
Zimno Temperatura: -40℃ Czas trwania: 2 godz |
||
| Wilgotne ciepło w stanie ustalonym |
(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±5% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów (5) Odporność na napięcie: Normalna |
+40°C i 93% wilgotności względnej, 56 dni |
| Ładowanie i rozładowywanie |
(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±10% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów |
Napięcie probiercze: √2 x URVAC 50 Hz Ładowanie i rozładowywanie: 0,5 s/czas Powtarzane przez 10000 cykli |
| Wytrzymałość |
(1) Wygląd: Brak widocznych uszkodzeń (2) △C/C : ≤ ±10% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów |
1,25 x UR VAC 50 Hz, raz na godzinę zwiększyć do 1000 V AC na 0,1 sekundy, 1000 godzin w górnej temperaturze znamionowej |
Warunki przechowywania
1 t należy zauważyć, że zdolność lutowania końcówek może ulec pogorszeniu, jeśli są one przechowywane przez długi czas w atmosferze.
2 Nie powinien znajdować się w szczególnie wysokiej temperaturze i wysokiej wilgotności, musi spełniać następujące warunki (przechowywanie w oryginalnym opakowaniu)
Temperatura: 35 MAX Wilgotność względna: 60% MAKS
3 Okres przechowywania: Strata: maksymalnie 12 miesięcy (od daty produkcji podanej na etykiecie w opakowaniu)
Wymagania dotyczące środowiska
1 Zgodność z wymaganiami RoHS.
2 Zgodność z wymaganiami REACH.
3 Bez halogenu (w razie potrzeby).
4 Proszę zapoznać się z załącznikiem 2, aby zobaczyć kopie testowe Rohs i Reach wykonane przez stronę trzecią
