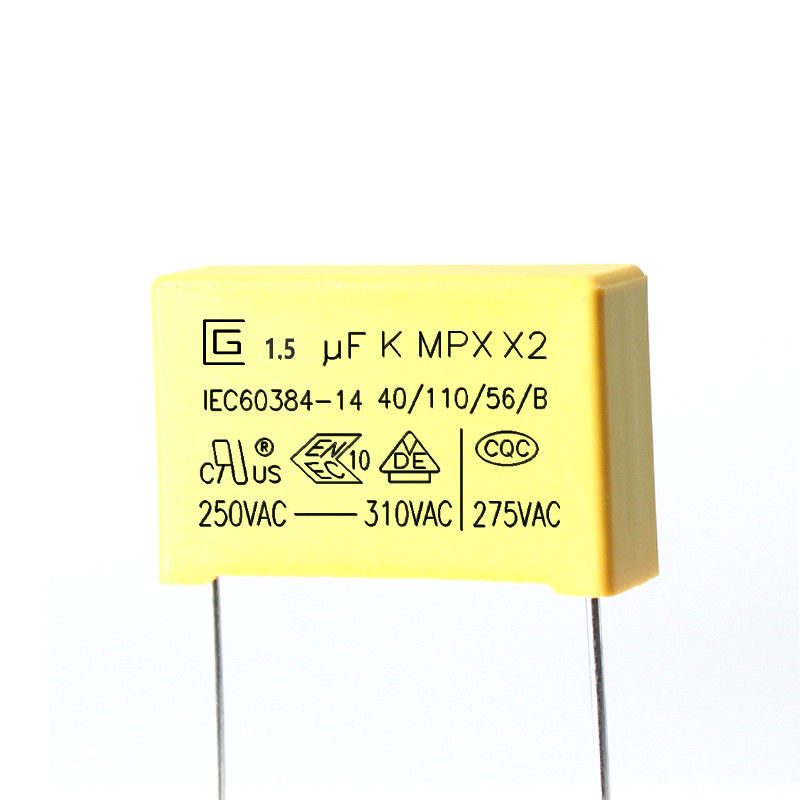

1.5uf 155k Kondensator 1.5 UF Metalizowany materiał z folii polipropylenowej

Duży Obraz : 1.5uf 155k Kondensator 1.5 UF Metalizowany materiał z folii polipropylenowej

Szczegóły Produktu:

Miejsce pochodzenia:	Dongguan Chiny
Nazwa handlowa:	CG
Orzecznictwo:	VDE，CQC
Numer modelu:	X2-155K-275VAC-F3

Zapłata:

Minimalne zamówienie:	10000 sztuk
Cena:	Discuss
Szczegóły pakowania:	200 sztuk / worek, rozmiar kartonu: 45 cm * 31 cm * 34 cm, pudełko wewnętrzne: 29,2 cm * 21 cm * 31,
Czas dostawy:	15-21 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	100000000 sztuk

Kontakt

1.5uf 155k Kondensator 1.5 UF Metalizowany materiał z folii polipropylenowej

Opis

Funkcje:	Dobre właściwości samoleczenia	Pojemność::	1,2 uf
Napięcie znamionowe::	250-310 V	Materiał:	Metalizowana folia polipropylenowa
Podanie:	Ogólny cel	Słowo kluczowe:	Kondensator bezpieczeństwa X2
Podkreślić:	Kondensator 1 , 5 UF , kondensator 155 k 1

Metalizowana folia polipropylenowa 1,5uf 155K 125VAC X2 Kondensator bezpieczeństwa Dobre właściwości samoleczenia

Kondensatory bezpieczeństwa X2 są rodzajem kondensatorów bezpieczeństwa.Kondensatory bezpieczeństwa są używane w takich przypadkach, to znaczy po awarii kondensatora nie spowoduje to porażenia prądem i nie zagrozi bezpieczeństwu ludzi.
1. Główna struktura kondensatora bezpieczeństwa X2.
Wykonany jest z uzwojenia metalizowanej folii polipropylenowej o strukturze nieindukcyjnej, przy użyciu ocynowanego drutu stalowego pokrytego miedzią, plastikowej powłoki i ognioodpornego opakowania z żywicy epoksydowej.
Folia polipropylenowa jest używana jako dielektryk, a metaliczna warstwa cynkowo-aluminiowa na powierzchni jest odparowywana próżniowo jako elektroda.Jest wytwarzany przez nawijanie i inne procesy.Zewnętrzna część jest zapakowana w ognioodporną plastikową powłokę (PBT) i zalana żywicą epoksydową.Wygląd jest kompaktowy i odpowiedni do instalacji okazjonalnych o dużej gęstości.

Kondensator bezpieczeństwa X2.pdf

Charakterystyka kondensatorów bezpieczeństwa X2

Konstrukcja nieindukcyjna z metalizowaną folią polipropylenową.
Doskonała odporność na wilgoć.
samo leczenie.
Doskonałe właściwości ognioodporne.
Odporne na wstrząsy przepięciowe.

Zastosowanie kondensatorów bezpieczeństwa X2.

Tłumi zakłócenia elektromagnetyczne.
Skocz linie.
Nadaje się do obniżania rezystancji i pojemności amperomierzy, sterowników LED, kontrolerów itp. szeregowo w obwodzie.

Cechowanie

1. Logo CIGU:
2. Pojemność: (104 K, 0,1 μF)
3. Tolerancja pojemności: (K) ± 10%
4. Napięcie znamionowe: 250 275 300 305 310 V AC 5. Klasa produktu: X2
6. Rodzaj produktu: MPX
7. Kategoria klimatyczna: 40/110/56
8. Pasywna klasa palności: B
9. Chiński znak homologacji: CQC
10. Niemiecki znak homologacji: VDE
11. Znak homologacji ENEC: ENEC
12. Amerykański znak homologacji: CUL
13. Norma zatwierdzenia: IEC60384-14

NIE.	Główne materiały	Specyfikacja	Uwaga
1	Metalizowana folia polipropylenowa	MPPZAH lub MPPA (5~12μm)	---
2	Linia Zn,Sn	Zn lub stop Zn i Sn	---
3	Terminal	Cu (drut miedziany) (Φ0,55 lub 0,75 mm)	±0,05 mm
4	Uszczelniony materiał	Żywica epoksydowa	UL94-V0
5	Plastikowa obudowa	PBT	UL94-V0

Cechy
1. Jest to specjalnie zaprojektowane do zastosowań połączonych szeregowo z siecią główną 100Vac-240Vac, tj. dzielnikiem pojemnościowym, na przykład licznikiem energii, sterownikiem LED itp.
2. Metalizowana folia polipropylenowa
3. Dobre właściwości samoleczenia, wytrzymujące przepięcia
4. Długa stabilność pojemności
5. Dobre właściwości w wilgotnym środowisku
6. Doskonałe aktywne i pasywne zdolności ognioodporne

Budowa i główne materiały wyrobów
1.5uf 155k Kondensator 1.5 UF Metalizowany materiał z folii polipropylenowej 0

Dane techniczne (IEC 60384-14)

Elementy testowe	Wymagania dotyczące wydajności	Warunki testu
Pojemność	W ramach określonej tolerancji	1 kHz, 1 Vrms maks.przy 25 ℃
Współczynnik rozproszenia	0,001 (0,1%) Maks.	1 kHz, 1 Vrms maks.przy 25 ℃
Odporność na napięcie	Nie powinno być żadnych nieprawidłowości	Między zaciskami 4.3UR (Vdc) Test 60 sek.
Odporność na napięcie	Nie powinno być żadnych nieprawidłowości	Między zaciskiem a obudową UR×200%+1500Vac, 60sek.
Rezystancja izolacji	CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR > 0,33 μF IR ≥ 6 000 s	100 ± 15 V DC, 60 s / 25 ℃
Solidność zakończeń	Brak zerwania drutu i uszkodzenia kondensatora	Wytrzymałość na rozciąganie siły obciążenia końcowego: 1,0 kg Czas trzymania: 10 ± 1 sek
Solidność zakończeń	Brak zerwania drutu i uszkodzenia kondensatora	Wytrzymałość na zginanie siły obciążenia końcowego: 0,5 kg Czas gięcia: 4 x 90 ﾟ
Odporność na ciepło lutowania	(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±5% wartości początkowej	Temperatura lutowania: 260 ± 5 ℃ Czas lutowania: 5 ± 0,5 sek
Lutowalność	95% cynowania powierzchni	Temperatura lutowania: 260 ± 5 ℃ Czas lutowania: 2 ± 0,5 sek
Szybka zmiana temperatury	Kondensatory należy poddać oględzinom i nie mogą one wykazywać widocznych uszkodzeń.	Temperatura niższej kategorii: -40℃ Temperatura wyższej kategorii: 110 ℃ Liczba cykli: 5 Czas trwania t1 = 30 min
Wibracja	Kondensatory należy poddać oględzinom i nie mogą one wykazywać widocznych uszkodzeń	Zakres częstotliwości: 10~55Hz Kurs: X,Y,Z (oś) 2h / oś (łącznie 6h) Amplituda przemieszczenia: 0,75 mm

Elementy testowe	Wymagania dotyczące wydajności	Warunki testu
Sekwencja klimatyczna	(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±5% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów (5) Odporność na napięcie: Normalna	Duchota Górna temperatura: 110 ℃ Dolny czas trwania: 16 godz
Sekwencja klimatyczna		Zimno Temperatura: -40℃ Czas trwania: 2 godz
Wilgotne ciepło w stanie ustalonym	(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±5% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów (5) Odporność na napięcie: Normalna	+40°C i 93% wilgotności względnej, 56 dni
Ładowanie i rozładowywanie	(1) Wygląd : Brak widocznych uszkodzeń (2) △C/C : ≤ ±10% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów	Napięcie probiercze: √2 x URVAC 50 Hz Ładowanie i rozładowywanie: 0,5 s/czas Powtarzane przez 10000 cykli
Wytrzymałość	(1) Wygląd: Brak widocznych uszkodzeń (2) △C/C : ≤ ±10% wartości początkowej (3) DF (tgδ) : ≤ 0,008 o zwiększonej wartości (4) IR : ≥ 50% obowiązujących limitów	1,25 x UR VAC 50 Hz, raz na godzinę zwiększyć do 1000 V AC na 0,1 sekundy, 1000 godzin w górnej temperaturze znamionowej

Warunki przechowywania
1 t należy zauważyć, że zdolność lutowania końcówek może ulec pogorszeniu, jeśli są one przechowywane przez długi czas w atmosferze.
2 Nie powinien znajdować się w szczególnie wysokiej temperaturze i wysokiej wilgotności, musi spełniać następujące warunki (przechowywanie w oryginalnym opakowaniu)
Temperatura: 35 MAX Wilgotność względna: 60% MAKS
3 Okres przechowywania: Strata: maksymalnie 12 miesięcy (od daty produkcji podanej na etykiecie w opakowaniu)
Wymagania dotyczące środowiska
1 Zgodność z wymaganiami RoHS.
2 Zgodność z wymaganiami REACH.
3 Bez halogenu (w razie potrzeby).
4 Proszę zapoznać się z załącznikiem 2, aby zobaczyć kopie testowe Rohs i Reach wykonane przez stronę trzecią
Kontrola jakości
1.5uf 155k Kondensator 1.5 UF Metalizowany materiał z folii polipropylenowej 1
Struktura produktu

Standardy referencyjne

GB-T2693-2001 (IDT IEC 60384-1-2008) Kondensatory stałe do użytku w sprzęcie elektronicznym – Część 1: Specyfikacja ogólna
GB-T14472-1988 Kondensatory stałe do użytku w sprzęcie elektronicznym – Część 16: Specyfikacja przekrojowa: Stały kondensator DC z metalizowanej folii polipropylenowej
IEC-60384-14-2005 Kondensatory stałe do użytku w sprzęcie elektronicznym - Część 16: Specyfikacja przekrojowa: Stały kondensator DC z metalizowanej folii polipropylenowej
GB-T 2828.1-2003 Procedury pobierania próbek do kontroli według atrybutów — Część 1: Schematy pobierania próbek indeksowane według dopuszczalnego limitu jakości (AQL) do kontroli partii po partii (ISO 2859-1:1999, IDT)

Uszczelka

Plastikowa torba to minimalne opakowanie. Ilość to 100,200,300, 500,1000 SZTUK.

Etykieta RoHS zawiera nazwę produktu, specyfikację, ilość, numer partii, datę produkcji itp.

Jedno pudełko wewnętrzne ma torby N PCS
Rozmiar opakowania wewnętrznego (dł. × szer. × wys.) = 23 × 30 × 30 cm Oznaczenie dla RoHS I SVHC
Jedno pudełko zewnętrzne ma dwa pudełka wewnętrzne
Rozmiar opakowania zewnętrznego (dł. × szer. × wys.)=48 × 32,2 × 33 cm Oznaczenie dla RoHS I SVHC
