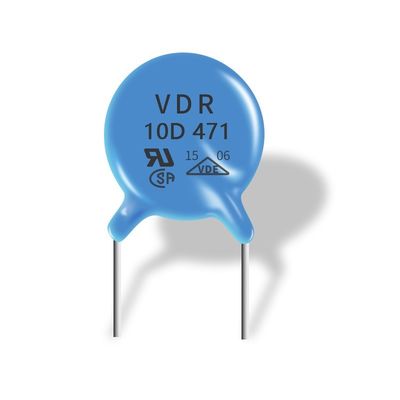

Szybka reakcja 10D 471k Warystor z tlenku metalu Brak polaryzacji dla przewodu zasilającego DC

Szybka reakcja 10d 471k Warystor z tlenku metalu Brak polaryzacji dla przewodu zasilającego prądu stałego

Warystor składa się z tlenku metalu (głównie tlenku cynku) i jest urządzeniem mocującym.Jego charakterystyka jest bardzo podobna do dwóch rurek regulatora napięcia połączonych tyłem do siebie, a szybkość reakcji wynosi nanosekundy.Zdolność pochłaniania warystora sygnałów przejściowych jest proporcjonalna do jego objętości, jego grubość jest proporcjonalna do napięcia progowego, a jego powierzchnia jest proporcjonalna do prądu absorpcji.Warystor P084A2003 jest obecnie najczęściej stosowanym urządzeniem przeciwprzepięciowym w produktach elektronicznych.
Kiedy napięcie na warystorze przekroczy pewien zakres (próg), wartość rezystancji rezystora jest znacznie zmniejszona, uwalniając w ten sposób energię udaru.Pod wpływem napięcia udarowego napięcie na warystorze po przewodzeniu (nazywane ogólnie napięciem zaciskania) jest równe prądowi płynącemu przez warystor pomnożonemu przez rezystancję warystora, a więc przy szczytowej wartości prądu udarowego, w którym zacisk napięcie osiąga maksimum.

Dane techniczne:



Numer części	Próżnia (V)	Udc(V)	V1mA(V)	IP(A)	Vc(V)	I(A) Standardowe	I(A) Wysokie przepięcie	(J) Standardowe	(J) Wysokie napięcie	Moc znamionowa (W)	C@1KHz(pf)
10D180K(J)	11	14	18(15-21,6)	5	36	500	1000	2.1	3.0	0,05	5600
10D220K(J)	14	18	22(19,5-26)	5	43	500	1000	2.5	5.0	0,05	4500
10D270K(J)	17	22	27(14-31)	5	53	500	1000	3.0	6.0	0,05	3700
10D330K(J)	20	26	33(29,5-36,5)	5	65	500	1000	4.0	7.0	0,05	3000
10D390K(J)	25	31	39(35-43)	5	77	500	1000	4.6	9.0	0,05	2400
10D470K(J)	30	38	47(42-52)	5	93	500	1000	5.5	11	0,05	2100
10D560K(J)	35	45	56(50-62)	5	110	500	1000	7.0	13	0,05	1800
10D680K(J)	40	56	68(61-75)	5	135	500	1000	8.2	15	0,05	1500
10D820K(J)	50	65	82(74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K(J)	60	85	100(90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K(J)	75	100	120(108-132)	25	200	2500	3500	18	21	0,4	830
10D151K(J)	95	125	150(135-165)	25	250	2500	3500	22	25	0,4	670
10D181K(J)	115	150	180(162-198)	25	300	2500	3500	27	30	0,4	560
10D201K(J)	130	170	200(180-220)	25	340	2500	3500	30	35	0,4	500
10D221K(J)	140	180	220(198-242)	25	360	2500	3500	32	39	0,4	450
10D241K(J)	150	200	240(216-264)	25	395	2500	3500	35	42	0,4	420
10D271K(J)	175	225	270(243-297)	25	455	2500	3500	37	49	0,4	370
10D301K(J)	190	250	300(270-330)	25	500	2500	3500	40	54	0,4	330
10D331K(J)	210	275	330(297-363)	25	550	2500	3500	43	58	0,4	300
10D361K(J)	230	300	360(324-396)	25	595	2500	3500	47	65	0,4	280
10D391K(J)	250	320	390(351-429)	25	650	2500	3500	60	70	0,4	260
10D431K(J)	275	350	430(387-473)	25	710	2500	3500	65	80	0,4	230
10D471K(J)	300	385	470(423-517)	25	775	2500	3500	67	85	0,4	210
10D511K(J)	320	415	510(459-561)	25	845	2500	3500	69	90	0,4	200
10D561K(J)	350	460	560(504-616)	25	925	2500	3500	70	92	0,4	180
10D621K(J)	385	505	620(558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K(J)	420	560	680(612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K(J)	460	615	750(675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K(J)	485	640	780(702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K(J)	510	670	820(738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K(J)	550	745	910(819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K(J)	625	825	1000(900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K(J)	680	895	1100(990-1210)	25	1815	2500	3500	115	155	0,4	90
