Szczegóły Produktu:
|
| Funkcja: | Zdolne do wytrzymania wpływu dużego prądu udarowego | Technologia: | Tlenek metalu |
|---|---|---|---|
| Kształtować się: | kształt dysku | Temperatura robocza: | -40℃ ~ +125℃ |
| Materiał: | Tlenek cynku | Współczynnik temperatury: | 0~-0,05%/℃ |
| Podkreślić: | MOV warystor 20D471K,20D471K MOV,20D471K warystor |
||

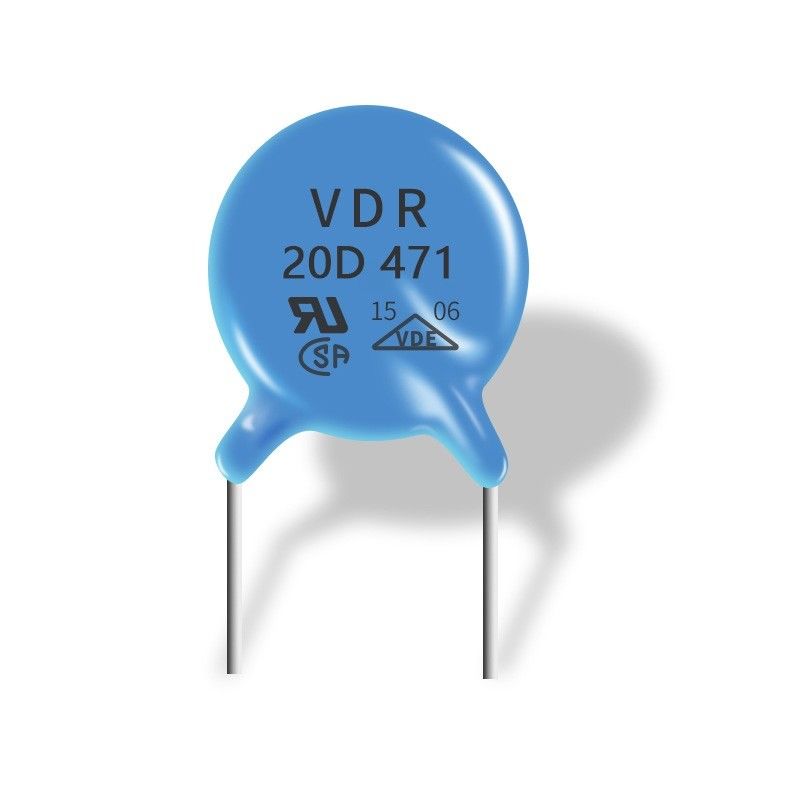

Warystor tlenku metalu OEM 20D 471k, który jest w stanie wytrzymać duży wpływ prądu udarowego
Warystor jest najczęściej stosowanym urządzeniem ograniczającym napięcie.Warystory obejmują warystory z węglika krzemu i warystory z tlenku cynku.
Powszechnie stosowany jest warystor tlenku cynku (ZnO), oparty głównie na tlenku cynku jako surowcu, dodający różne tlenki metali śladowych, formowanie mieszane, spiekane i montowane jako urządzenie zabezpieczające przed przepięciem, jego opakowanie zewnętrzne Żywica epoksydowa (pigmenty mogą być dodany).
Jest odpowiednikiem zmiennego rezystora, który jest połączony równolegle w obwodzie.Gdy obwód jest w normalnym użytkowaniu, impedancja warystora jest bardzo wysoka, a prąd upływu jest bardzo mały, co można uznać za obwód otwarty i prawie nie ma wpływu na obwód.Ale kiedy pojawia się bardzo wysokie napięcie udarowe, wartość rezystancji warystora natychmiast spada (jego wartość rezystancji można zmienić z poziomu MΩ (megom) na poziom mΩ (miliom)), dzięki czemu może on przepływać przez duży prąd, podczas zaciskania przepięcie do określonej wartości.Ponieważ odporność na udary warystora zależy od jego rozmiaru fizycznego, możliwe jest uzyskanie różnych wartości prądu udarowego.
Charakterystyka warystorów
(1) Zalety: zakres napięcia jest bardzo szeroki, od kilku woltów do kilku tysięcy woltów, prąd udarowy może wynosić od kilkudziesięciu do kilku tysięcy amperów, szybkość reakcji jest szybka, nie ma polaryzacji, nie ma wolnego koła, a prąd szczytowy wytrzymałość jest duża.niska cena.
(2) Wady: Napięcie mocowania jest stosunkowo wysokie, które może ogólnie osiągnąć 2 do 3 razy napięcie robocze.Poza tym ciśnienie
Prąd upływu warystora rośnie wraz ze wzrostem liczby uderzeń udarowych.Czas odpowiedzi jest dłuższy, a pojemność pasożytnicza jest większa.
(3) Obowiązujące okazje: linie elektroenergetyczne prądu stałego, linie sygnałowe o niskiej częstotliwości lub używane szeregowo z lampami wyładowczymi dla linii elektroenergetycznych prądu przemiennego.
Aplikacje
Zabezpieczenia półprzewodnikowe tranzystorów, diod, układów scalonych, tyrystorów lub triaków
Ochrona przeciwprzepięciowa w elektronice użytkowej
Ochrona przeciwprzepięciowa w elektronice przemysłowej
Ochrona przeciwprzepięciowa elektronicznego sprzętu gospodarstwa domowego, urządzeń gazowych i naftowych
Absorpcja przepięć przekaźnika i zaworu elektromagnetycznego
Nasze Usługi
1. przedsprzedażowy przewodnik wyboru części
2. szybko działająca usługa logistyczna za pośrednictwem naszych centrów logistycznych w Hongkongu i Shenzhen
3. Usługa rozwiązywania problemów posprzedażnych
4. usługi testowania i mierzenia wszystkich sprzedawanych produktów
5. rozwiązanie dla odpowiednich części w oparciu o wymagania klientów
Przegląd produktów
| Numer części | Promieniowy warystor z tlenku metalu z otworem przelotowym |
| Opakowanie/rozmiar producenta | Sprawdź arkusz danych jak poniżej |
| Uszczelka | Opakowanie zbiorcze w worku |
| Wniosek | Konsument, Medycyna, Przemysł |
| Stan magazynowy | Duża ilość gotowego towaru |
| Gwarancja jakości | ISO9001:2008 365 dni |
Dane techniczne:
| Numer części | Próżnia (V) | Udc(V) | V1mA(V) | IP(A) | Vc(V) | I(A) Standardowe | I(A) Wysokie przepięcie | (J) Standardowe | (J) Wysokie napięcie | Moc znamionowa (W) | C@1KHz(pf) |
| 10D180K(J) | 11 | 14 | 18(15-21,6) | 5 | 36 | 500 | 1000 | 2.1 | 3.0 | 0,05 | 5600 |
| 10D220K(J) | 14 | 18 | 22(19,5-26) | 5 | 43 | 500 | 1000 | 2.5 | 5.0 | 0,05 | 4500 |
| 10D270K(J) | 17 | 22 | 27(14-31) | 5 | 53 | 500 | 1000 | 3.0 | 6.0 | 0,05 | 3700 |
| 10D330K(J) | 20 | 26 | 33(29,5-36,5) | 5 | 65 | 500 | 1000 | 4.0 | 7.0 | 0,05 | 3000 |
| 10D390K(J) | 25 | 31 | 39(35-43) | 5 | 77 | 500 | 1000 | 4.6 | 9.0 | 0,05 | 2400 |
| 10D470K(J) | 30 | 38 | 47(42-52) | 5 | 93 | 500 | 1000 | 5.5 | 11 | 0,05 | 2100 |
| 10D560K(J) | 35 | 45 | 56(50-62) | 5 | 110 | 500 | 1000 | 7.0 | 13 | 0,05 | 1800 |
| 10D680K(J) | 40 | 56 | 68(61-75) | 5 | 135 | 500 | 1000 | 8.2 | 15 | 0,05 | 1500 |
| 10D820K(J) | 50 | 65 | 82(74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0,4 | 1200 |
| 10D101K(J) | 60 | 85 | 100(90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0,4 | 1000 |
| 10D121K(J) | 75 | 100 | 120(108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0,4 | 830 |
| 10D151K(J) | 95 | 125 | 150(135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0,4 | 670 |
| 10D181K(J) | 115 | 150 | 180(162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0,4 | 560 |
| 10D201K(J) | 130 | 170 | 200(180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0,4 | 500 |
| 10D221K(J) | 140 | 180 | 220(198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0,4 | 450 |
| 10D241K(J) | 150 | 200 | 240(216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0,4 | 420 |
| 10D271K(J) | 175 | 225 | 270(243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0,4 | 370 |
| 10D301K(J) | 190 | 250 | 300(270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0,4 | 330 |
| 10D331K(J) | 210 | 275 | 330(297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0,4 | 300 |
| 10D361K(J) | 230 | 300 | 360(324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0,4 | 280 |
| 10D391K(J) | 250 | 320 | 390(351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0,4 | 260 |
| 10D431K(J) | 275 | 350 | 430(387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0,4 | 230 |
| 10D471K(J) | 300 | 385 | 470(423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0,4 | 210 |
| 10D511K(J) | 320 | 415 | 510(459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0,4 | 200 |
| 10D561K(J) | 350 | 460 | 560(504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0,4 | 180 |
| 10D621K(J) | 385 | 505 | 620(558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0,4 | 160 |
| 10D681K(J) | 420 | 560 | 680(612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0,4 | 150 |
| 10D751K(J) | 460 | 615 | 750(675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0,4 | 130 |
| 10D781K(J) | 485 | 640 | 780(702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0,4 | 130 |
| 10D821K(J) | 510 | 670 | 820(738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0,4 | 120 |
| 10D911K(J) | 550 | 745 | 910(819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0,4 | 110 |
| 10D102K(J) | 625 | 825 | 1000(900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0,4 | 100 |
| 10D112K(J) | 680 | 895 | 1100(990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0,4 | 90 |
