Szczegóły Produktu:
|
| Materiał: | Tlenek cynku | Funkcja: | Szybki czas reakcji |
|---|---|---|---|
| Technologia: | Tlenek metalu | Rodzaj: | Warystor z tlenku metalu |
| Temperatura robocza: | -40℃ ~ +125℃ | Współczynnik temperatury: | 0~-0,05%/℃ |
| Podkreślić: | MOV Warystor tlenku metalu,warystor tlenku metalu 14D681K,14D681k warystor |
||

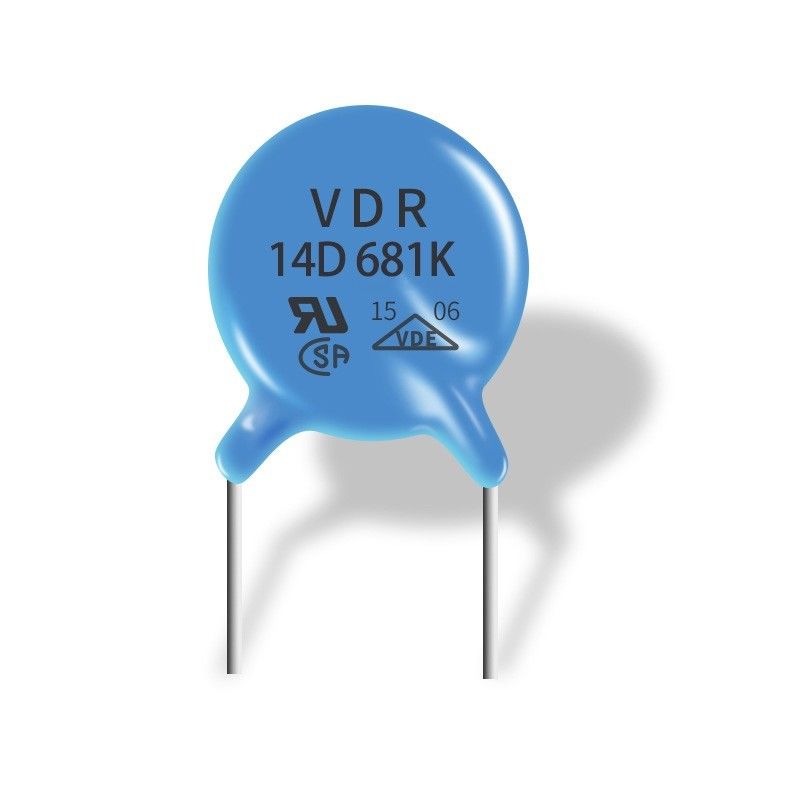

Szybki czas reakcji 14D 681k Warystor tlenku metalu Wysoki prąd szczytowy Wytrzymałość
Cztery cechy warystorów MOV:
1. Charakterystyka ochrony
Gdy siła impulsu (lub prąd impulsu Isp=Usp/Zs) źródła impulsu nie przekracza określonej wartości, napięcie zaciskania MOV nie może przekroczyć napięcia udarowego wytrzymywanego chronionego obwodu elektronicznego.
2. Odporność na wstrząsy
Oznacza to, że sam warystor MOV przenosi znamionowy prąd udarowy i energię udarową, w tym średnią moc, gdy kilka uderzeń następuje po sobie.
3. Cechy życia
Istnieją tutaj dwie charakterystyki żywotności, jedna to żywotność ciągłego napięcia roboczego, to znaczy warystor powinien być w stanie niezawodnie pracować przez ustawiony czas w ustawionej temperaturze otoczenia i warunkach napięcia systemu.Drugi to żywotność uderzenia, czyli ile razy może wytrzymać ustalone uderzenie.
4. Po interwencji piezorezystora w systemie, oprócz funkcji ochronnej „zaworu bezpieczeństwa”, spowoduje to również „efekty wtórne”, które nie powinny zmniejszać wydajności pracy normalnego systemu.
W tej chwili należy wziąć pod uwagę trzy główne czynniki: jednym jest wartość pojemności samego warystora (dziesiątki do dziesiątek tysięcy PF);drugi to prąd upływu pod napięciem systemowym;trzeci to nieliniowy prąd warystora płynący przez impedancję źródła.Efekty sprzężenia w innych obwodach.
Charakterystyka warystorów
(1) Zalety: zakres napięcia jest bardzo szeroki, od kilku woltów do kilku tysięcy woltów, prąd udarowy może wynosić od kilkudziesięciu do kilku tysięcy amperów, szybkość reakcji jest szybka, nie ma polaryzacji, nie ma wolnego koła, a prąd szczytowy wytrzymałość jest duża.niska cena.
(2) Wady: Napięcie mocowania jest stosunkowo wysokie, które może ogólnie osiągnąć 2 do 3 razy napięcie robocze.Poza tym ciśnienie
Prąd upływu warystora rośnie wraz ze wzrostem liczby uderzeń udarowych.Czas odpowiedzi jest dłuższy, a pojemność pasożytnicza jest większa.
(3) Obowiązujące okazje: linie elektroenergetyczne prądu stałego, linie sygnałowe o niskiej częstotliwości lub używane szeregowo z lampami wyładowczymi dla linii elektroenergetycznych prądu przemiennego.
Aplikacje
Zabezpieczenia półprzewodnikowe tranzystorów, diod, układów scalonych, tyrystorów lub triaków
Ochrona przeciwprzepięciowa w elektronice użytkowej
Ochrona przeciwprzepięciowa w elektronice przemysłowej
Ochrona przeciwprzepięciowa elektronicznego sprzętu gospodarstwa domowego, urządzeń gazowych i naftowych
Absorpcja przepięć przekaźnika i zaworu elektromagnetycznego
Nasze Usługi
1. przedsprzedażowy przewodnik wyboru części
2. szybko działająca usługa logistyczna za pośrednictwem naszych centrów logistycznych w Hongkongu i Shenzhen
3. Usługa rozwiązywania problemów posprzedażnych
4. usługi testowania i mierzenia wszystkich sprzedawanych produktów
5. rozwiązanie dla odpowiednich części w oparciu o wymagania klientów
Przegląd produktów
| Numer części | Promieniowy warystor z tlenku metalu z otworem przelotowym |
| Opakowanie/rozmiar producenta | Sprawdź arkusz danych jak poniżej |
| Uszczelka | Opakowanie zbiorcze w worku |
| Wniosek | Konsument, Medycyna, Przemysł |
| Stan magazynowy | Duża ilość gotowego towaru |
| Gwarancja jakości | ISO9001:2008 365 dni |
Dane techniczne:
| Numer części | Próżnia (V) | Udc(V) | V1mA(V) | IP(A) | Vc(V) | I(A) Standardowe | I(A) Wysokie przepięcie | (J) Standardowe | (J) Wysokie napięcie | Moc znamionowa (W) | C@1KHz(pf) |
| 10D180K(J) | 11 | 14 | 18(15-21,6) | 5 | 36 | 500 | 1000 | 2.1 | 3.0 | 0,05 | 5600 |
| 10D220K(J) | 14 | 18 | 22(19,5-26) | 5 | 43 | 500 | 1000 | 2.5 | 5.0 | 0,05 | 4500 |
| 10D270K(J) | 17 | 22 | 27(14-31) | 5 | 53 | 500 | 1000 | 3.0 | 6.0 | 0,05 | 3700 |
| 10D330K(J) | 20 | 26 | 33(29,5-36,5) | 5 | 65 | 500 | 1000 | 4.0 | 7.0 | 0,05 | 3000 |
| 10D390K(J) | 25 | 31 | 39(35-43) | 5 | 77 | 500 | 1000 | 4.6 | 9.0 | 0,05 | 2400 |
| 10D470K(J) | 30 | 38 | 47(42-52) | 5 | 93 | 500 | 1000 | 5.5 | 11 | 0,05 | 2100 |
| 10D560K(J) | 35 | 45 | 56(50-62) | 5 | 110 | 500 | 1000 | 7.0 | 13 | 0,05 | 1800 |
| 10D680K(J) | 40 | 56 | 68(61-75) | 5 | 135 | 500 | 1000 | 8.2 | 15 | 0,05 | 1500 |
| 10D820K(J) | 50 | 65 | 82(74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0,4 | 1200 |
| 10D101K(J) | 60 | 85 | 100(90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0,4 | 1000 |
| 10D121K(J) | 75 | 100 | 120(108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0,4 | 830 |
| 10D151K(J) | 95 | 125 | 150(135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0,4 | 670 |
| 10D181K(J) | 115 | 150 | 180(162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0,4 | 560 |
| 10D201K(J) | 130 | 170 | 200(180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0,4 | 500 |
| 10D221K(J) | 140 | 180 | 220(198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0,4 | 450 |
| 10D241K(J) | 150 | 200 | 240(216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0,4 | 420 |
| 10D271K(J) | 175 | 225 | 270(243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0,4 | 370 |
| 10D301K(J) | 190 | 250 | 300(270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0,4 | 330 |
| 10D331K(J) | 210 | 275 | 330(297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0,4 | 300 |
| 10D361K(J) | 230 | 300 | 360(324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0,4 | 280 |
| 10D391K(J) | 250 | 320 | 390(351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0,4 | 260 |
| 10D431K(J) | 275 | 350 | 430(387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0,4 | 230 |
| 10D471K(J) | 300 | 385 | 470(423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0,4 | 210 |
| 10D511K(J) | 320 | 415 | 510(459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0,4 | 200 |
| 10D561K(J) | 350 | 460 | 560(504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0,4 | 180 |
| 10D621K(J) | 385 | 505 | 620(558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0,4 | 160 |
| 10D681K(J) | 420 | 560 | 680(612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0,4 | 150 |
| 10D751K(J) | 460 | 615 | 750(675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0,4 | 130 |
| 10D781K(J) | 485 | 640 | 780(702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0,4 | 130 |
| 10D821K(J) | 510 | 670 | 820(738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0,4 | 120 |
| 10D911K(J) | 550 | 745 | 910(819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0,4 | 110 |
| 10D102K(J) | 625 | 825 | 1000(900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0,4 | 100 |
| 10D112K(J) | 680 | 895 | 1100(990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0,4 | 90 |
