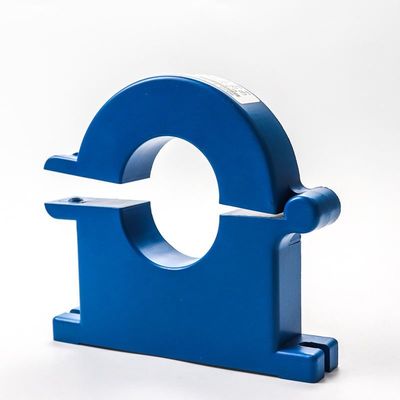

Czujnik prądu Halla o szybkiej reakcji 4KV Mały rozmiar Lekki Łatwa instalacja

Duży Obraz : Czujnik prądu Halla o szybkiej reakcji 4KV Mały rozmiar Lekki Łatwa instalacja

Szczegóły Produktu:

Miejsce pochodzenia:	Dongguan Chiny
Nazwa handlowa:	SG
Orzecznictwo:	VDE , CQC
Numer modelu:	Czujnik prądu z efektem Halla

Zapłata:

Minimalne zamówienie:	Negocjować
Cena:	Negotiate
Szczegóły pakowania:	Eksportuj pakiet
Czas dostawy:	Negocjować
Zasady płatności:	T/T, L/C
Możliwość Supply:	50000000 sztuk miesięcznie

Kontakt

Czujnik prądu Halla o szybkiej reakcji 4KV Mały rozmiar Lekki Łatwa instalacja

Opis

Słowo kluczowe:	Czujnik prądu stałego z efektem Halla	Przepięcie:	24 V/1 minuta
Napięcie wyładowań elektrostatycznych:	4KV	Napięcie skuteczne do testu izolacji AC:	50 Hz 1 min 2,5 kV
Próbka:	do dyspozycji	Typ bezpiecznika:	Typy uchwytów bezpieczników
Temperatura pracy:	-20-70℃	Zasilacz::	DC24V,DC12V,AC220V
Podkreślić:	Czujnik prądu Halla o szybkiej reakcji , czujnik prądu Halla 4KV , czujnik prądu stałego Efekt Halla

Czujnik prądu Halla o szybkiej reakcji Mały rozmiar Lekki Łatwa instalacja

Czujnik Halla to czujnik pola magnetycznego wykonany zgodnie z efektem Halla.Efekt Halla jest rodzajem efektu magnetoelektrycznego.Zjawisko to odkrył Hall (AHHall, 1855-1938) w 1879 roku, kiedy badał mechanizm przewodzenia metali.Później odkryto, że półprzewodniki i płyny przewodzące również mają ten efekt, a efekt Halla w półprzewodnikach jest znacznie silniejszy niż w przypadku metali.Różne elementy Halla wykonane z tego zjawiska są szeroko stosowane w technice automatyki przemysłowej, technice detekcji i przetwarzaniu informacji itp.Efekt Halla jest podstawową metodą badania właściwości materiałów półprzewodnikowych.Współczynnik Halla mierzony w eksperymencie z efektem Halla może określać ważne parametry, takie jak typ przewodnictwa, stężenie nośników i ruchliwość nośników materiałów półprzewodnikowych.

Charakterystyka

Czujnik prądu serii CAB500 oparty jest na technologii Sinomags Active Close Loop,
z wyjściem cyfrowym CANBUS.Może być używany do pomiaru prądu znamionowego 500A.Korzystanie z zastrzeżonej technologii Digital Compensation.Ten produkt zapewnia najlepszą kombinację wydajności i niezawodności.
 Błąd ± 0,2 A przy ± <30 A, Błąd ± 0,5 A przy ± <100 A;Błąd ± 1,0 A @ ± 100 A-300 A;Błąd ±1,5 A @ > ± 300-500 A.

 Wysoka kompatybilność elektromagnetyczna w stosunku do złożonego środowiska zakłóceń elektromagnetycznych.
 Doskonałe zakłócenia przeciwmagnetyczne.
 Wyjście magistrali Can, wygodne do integracji systemu.
 Bardzo wysoka zdolność przetężenia
Parametry ogólne
Temperatura pracy: -40°C~+85°C;
Rezystancja izolacji: >= 500 MΩ;
Napięcie Rms do testu izolacji AC 50 Hz 1 min 2,5 KV Przepięcie 24 V/1 minuta
Napięcie wyładowania elektrostatycznego 4KV

Instalacja	Standardowa szyna + śruba mocująca samolot
Prąd znamionowy strony pierwotnej	50A;100A;200A;500A; 800A; 1000A; dostosowanie
Oryginalny zakres pomiaru bocznego	100A-1200A
Moc znamionowa	5V;DC0~20mA;DC4~20mA; dostosowanie
Zasilanie pomocnicze	DC12V,DC24V,DC±12V,DC±15V
Ładowność	Wyjście napięciowe: 5mA; Wyjście prądowe:6V;
Liniowość	0,005
Dokładność	0,01
Czas odpowiedzi	<200ms
Dryf temperatury	≤500ppm/℃
Pasmo	Prąd stały ~ 20 kHz
Zużycie prądu	≤25mA
Temperatura pracy	-10℃~+70℃
Temperatura przechowywania	-25℃~+85℃
Odporność na ciśnienie izolacji	2,5 kV/50 Hz, 1 min
Napięcie offsetowe	≤20mvV
Wyjście zerowe	≤0,15 mA
di/dt śledź	>50A/uS

Parametry elektryczne

Parametr	Symbol	Jednostka	Specyfikacja			Warunki
Parametr	Symbol	Jednostka	min	Rodzaj	Maks	Warunki
Nominalny zakres pomiarowy	IPN	A	-500		500
Napięcie zasilania	UC	V	7.2	12	18	Pełna dokładność
Pobór prądu @IP=0A	IC	mama		26		UC=12V, T=25°C
Pobór prądu @IP=500A	IC	mama		250		UC=12V, T=25°C
Błąd czułości Dokładność	XG	%	-0,5		0,5	=-40 do 85°C; ± 3 sigma(>±30A)
Przesunięcie=0A	IOS	A		±0,2		=-40 do 85°C;± 3 sigma
Błąd liniowości z IPN	εL	%		0,1		@temperatura pokojowa
Współczynnik temperaturowy G	TCG	ppm/ °C

Specyfikacja wyjścia CAB-500 CAN

Prędkość CANBUS patrz tabela wersji produktu, protokół CANBUS: wersja 2.0A/B
Tolerancja oscylatora CAN: 0,3125%
Kolejność bajtów: big endian (Motorola)

Rezystor końcowy 120 omów do dodania na zewnątrz, wewnętrzna impedancja CAN = 2,4 Kohm

Opis wiadomości	Identyfikator CAN	imię	Długość danych (bajty)	Rodzaj ramy	Typ uruchomienia wiadomości	Opis sygnału	Nazwa sygnału	Początek bitu	Końcówka
Prąd Ip (mA)	0x3C2	CAB500	8	stać	Komunikat cykliczny co 10ms	Wartość IP: 80000000H = 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA	WARTOŚĆ IP	0	31
						b0:Informacja o błędzie (0=Normalny, 1=błąd)	ERROR_INDICATION	32	32
						b7-b1:RxJakość (0-100%)	BŁĄD_INFORMACJA	33	39
						Wolne bity (ustalone na 0)	NIEDEFINIUJ	40	47
							Wersja PCBA	48	55
							OPROGRAMOWANIE WERSJI	56	63

Czujnik prądu Halla o szybkiej reakcji 4KV Mały rozmiar Lekki Łatwa instalacja 1

Często zadawane pytania

1. Jak długo dasz mi odpowiedź?
skontaktujemy się z Tobą w ciągu 2 godzin tak szybko, jak to możliwe.

2. Czy mogę dostać próbki?
Tak, mamy materiały w magazynie, które pomogą Ci pobrać próbki tak szybko, jak to możliwe.
3.: A co z jakością magnesów?

Posiadamy certyfikat ISO, CE i ROSH, możemy wysłać Ci test certyfikacyjny naszej firmy.

4. Jaka jest cena?
Ponieważ uważamy, że jakość jest najważniejsza, zapewnimy izolator sygnału najlepszej jakości, jaki możemy w rozsądnej cenie.
