Szczegóły Produktu:
|
Funkcja: | Przepustowość, szybka reakcja | Napięcie wyładowań elektrostatycznych: | 4KV |
---|---|---|---|
Napięcie skuteczne do testu izolacji AC: | 50 Hz 1 min 2,5 kV | Rezystancja izolacji: | >= 500 MΩ; |
Typ bezpiecznika: | Typy uchwytów bezpieczników | Słowo kluczowe: | Czujnik prądu |
Podanie: | Wykrywanie prądu | Zasilacz:: | DC24V,DC12V,AC220V |
Podkreślić: | Dobry liniowy czujnik prądu z efektem Halla,szerokość pasma czujnika prądu z efektem Halla,liniowy czujnik prądu z efektem Halla |

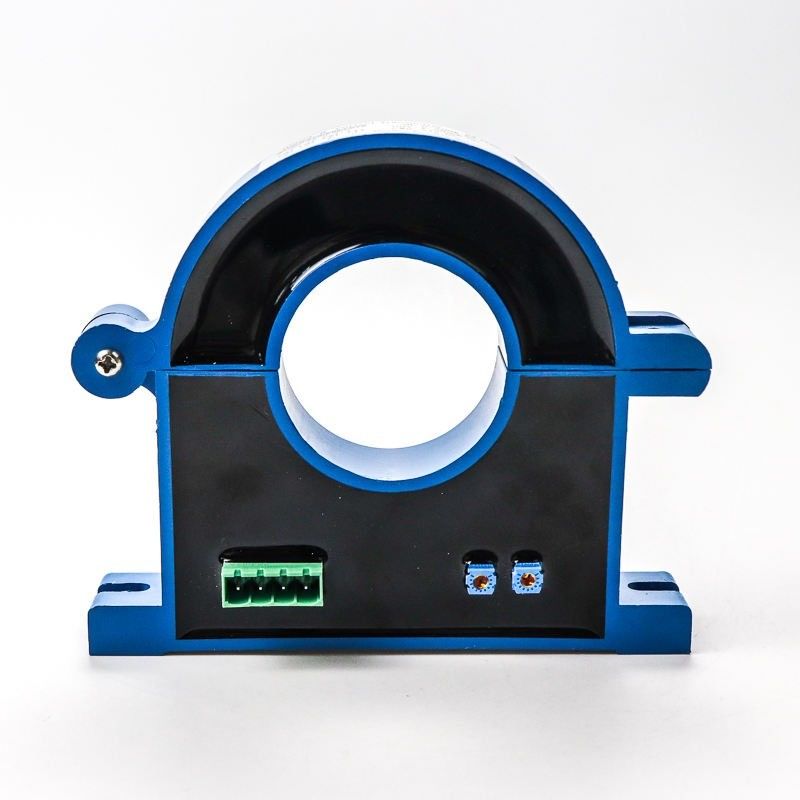

Dobra liniowość Przepustowość czujnika prądu Halla i szybka reakcja
Czujnik prądu Halla jest czujnikiem pola magnetycznego wykonanym zgodnie z efektem Halla.Posiada dwa tryby pracy, otwartą pętlę (bezpośredni) i zamkniętą pętlę (balans magnetyczny).Zaletą czujnika Halla z bezpośrednim wzmocnieniem jest to, że forma obwodu jest prosta, a koszt stosunkowo niski;wadą jest to, że dokładność i liniowość są słabe, czas odpowiedzi jest długi, a dryf temperatury jest duży.Aby przezwyciężyć jego wady, pojawił się czujnik prądu Halla w pętli zamkniętej (waga magnetyczna).Czujnik prądu Halla z zamkniętą pętlą jest również znany jako czujnik prądu Halla o zerowym strumieniu.Składa się z obwodu pierwotnego, pierścienia magnetycznego i elementu Halla.Składa się z cewek wtórnych, wzmacniaczy itp. Gdy strumień magnetyczny generowany przez prąd pierwotny IP jest skoncentrowany w obwodzie magnetycznym przez wysokiej jakości rdzeń magnetyczny, element Halla jest zamocowany w szczelinie powietrznej w celu wykrycia strumienia magnetycznego, a prąd kompensacji wstecznej jest wyprowadzany przez cewkę wieloobrotową nawiniętą na rdzeń magnetyczny.Służy do kompensacji strumienia magnetycznego generowanego przez stronę pierwotną IP, dzięki czemu strumień magnetyczny w obwodzie magnetycznym jest zawsze utrzymywany na poziomie zerowym.Po przetworzeniu przez specjalny obwód, zacisk wyjściowy czujnika może wyprowadzać zmianę prądu, która dokładnie odzwierciedla prąd strony pierwotnej.Czujnik prądu Halla z zamkniętą pętlą ma wiele zalet, takich jak krótki czas reakcji, wysoka częstotliwość robocza, duża przeciążalność i wysoka izolacja.
Ze względu na swoje liczne zalety, czujnik prądu Halla zapewnia bezpieczną i niezawodną pracę falownika poprzez precyzyjne wykrywanie i kontrolę dużych prądów, dzięki czemu falownik może poradzić sobie z nienormalnymi warunkami w czasie przy normalnym wyjściu.Zwiększa się niezawodność przetwornicy częstotliwości i poprawia się jakość bezpieczeństwa przetwornicy częstotliwości.Dlatego zalety czujnika prądu Halla w falowniku stają się coraz bardziej oczywiste i stał się on nieodzowną częścią przemysłu falowników.
Instalacja
|
Standardowa szyna + śruba mocująca samolot
|
Prąd znamionowy strony pierwotnej
|
50A;100A;200A;500A;
800A; 1000A; dostosowanie |
Oryginalny zakres pomiaru bocznego
|
100A-1200A
|
Moc znamionowa
|
5V;DC0~20mA;DC4~20mA; dostosowanie
|
Zasilanie pomocnicze
|
DC12V,DC24V,DC±12V,DC±15V
|
Ładowność
|
Wyjście napięciowe: 5mA;
Wyjście prądowe:6V; |
Liniowość
|
0,005
|
Dokładność
|
0,01
|
Czas odpowiedzi
|
<200ms
|
Dryf temperatury
|
≤500ppm/℃
|
Pasmo
|
Prąd stały ~ 20 kHz
|
Zużycie prądu
|
≤25mA
|
Temperatura pracy
|
-10℃~+70℃
|
Temperatura przechowywania
|
-25℃~+85℃
|
Odporność na ciśnienie izolacji
|
2,5 kV/50 Hz, 1 min
|
Napięcie offsetowe
|
≤20mvV
|
Wyjście zerowe
|
≤0,15 mA
|
di/dt śledź
|
>50A/uS
|
Parametry elektryczne
Parametr |
Symbol |
Jednostka |
Specyfikacja |
Warunki |
||
min |
Rodzaj |
Maks |
||||
Nominalny zakres pomiarowy |
IPN |
A |
-500 |
500 |
||
Napięcie zasilania |
UC |
V |
7.2 |
12 |
18 |
Pełna dokładność |
Pobór prądu @IP=0A |
IC |
mama |
26 |
UC=12V, T=25°C |
||
Pobór prądu @IP=500A |
IC |
mama |
250 |
UC=12V, T=25°C |
||
Błąd czułości Dokładność |
XG |
% |
-0,5 |
0,5 |
=-40 do 85°C; |
|
Przesunięcie=0A |
IOS |
A |
±0,2 |
=-40 do 85°C;± 3 sigma |
||
Błąd liniowości z IPN |
εL |
% |
0,1 |
@temperatura pokojowa |
||
Współczynnik temperaturowy G |
TCG |
ppm/ |
Specyfikacja wyjścia CAB-500 CAN
Prędkość CANBUS patrz tabela wersji produktu, protokół CANBUS: wersja 2.0A/B
Tolerancja oscylatora CAN: 0,3125%
Kolejność bajtów: big endian (Motorola)
Rezystor końcowy 120 omów do dodania na zewnątrz, wewnętrzna impedancja CAN = 2,4 Kohm
Opis wiadomości |
Identyfikator CAN |
imię |
Długość danych (bajty) |
Rodzaj ramy |
Typ uruchomienia wiadomości |
Opis sygnału |
Nazwa sygnału |
Początek bitu |
Końcówka |
Prąd Ip (mA) |
0x3C2 |
CAB500 |
8 |
stać |
Komunikat cykliczny co 10ms |
Wartość IP: 80000000H = 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA |
WARTOŚĆ IP |
0 |
31 |
b0:Informacja o błędzie (0=Normalny, 1=błąd) |
ERROR_INDICATION |
32 |
32 |
||||||
b7-b1:RxJakość (0-100%) |
BŁĄD_INFORMACJA |
33 |
39 |
||||||
Wolne bity (ustalone na 0) |
NIEDEFINIUJ |
40 |
47 |
||||||
Wersja PCBA |
48 |
55 |
|||||||
OPROGRAMOWANIE WERSJI |
56 |
63 |
