Szczegóły Produktu:
|
| Funkcja: | Szybka reakcja na przejściowe przepięcia | Podanie: | Części elektroniczne |
|---|---|---|---|
| Słowo kluczowe: | Warystor MOV | Temperatura robocza: | -40℃ ~ +125℃ |
| Materiał: | Tlenek cynku | Dostępne media: | karta katalogowa, fot |
| Podkreślić: | Dysk warystorowy 10D561k,10D561k warystor |
||

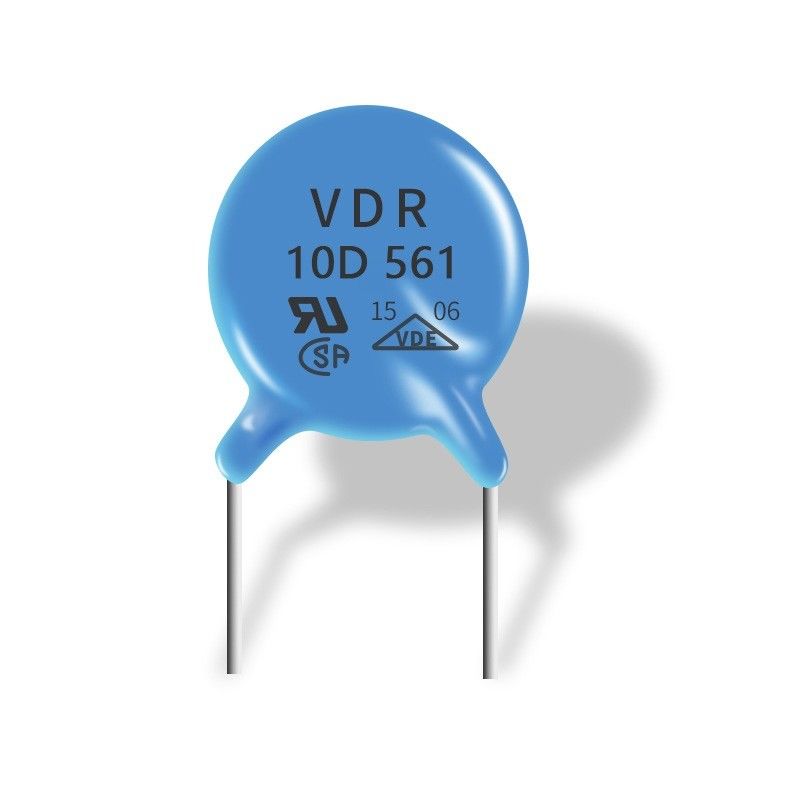

Szybka reakcja warystora tlenku metalu 10D 561k Niski współczynnik zacisku i brak prądu następczego
Warystory tlenkowe są kluczowymi urządzeniami zabezpieczającymi układów elektroenergetycznych i elektronicznych, bezpośrednio decydującymi o bezpieczeństwie i niezawodności pracy układu.Ta książka systematycznie przedstawia podstawowe badania, proces przygotowania, regulację wydajności i postęp w stosowaniu warystorów, takich jak tlenek cynku, w tym mechanizm przewodzenia i starzenia, charakterystykę elektryczną mikrostruktury, test mikrostruktury i analizę symulacji mikrostruktury, utlenianie wysokiego napięcia o niskim gradiencie. ceramiki warystorów, tlenku tytanu, tlenku cyny i innych ceramik warystorów systemowych itp., ustaliła korelację między charakterystyką mikrostrukturalną a charakterystyką makroskopową warystorów
Parametry elektryczne
Warystory pozostają nieprzewodzące podczas normalnej pracy.Jako urządzenie w trybie bocznikowym, warystory są często używane do tłumienia skoków napięcia sieciowego, gdy napięcie na nich pozostaje znacznie poniżej ich „napięcia blokującego”.Warystory mogą zawieść z dwóch powodów.
Katastrofalne awarie miały miejsce z powodu nieudanych prób ograniczenia bardzo dużych przepięć spowodowanych zdarzeniami takimi jak uderzenia pioruna, w przypadku których zaangażowana energia jest o wiele rzędów wielkości wyższa niż może obsłużyć warystor.Późniejszy przepływ prądu w wyniku uderzenia może stopić, spalić lub nawet odparować warystor.Ten niekontrolowany wzrost temperatury wynika z braku jednorodności na stykach granic poszczególnych ziaren, co prowadzi do uszkodzenia dominującej ścieżki prądu pod wpływem naprężeń termicznych, gdy energia impulsu przejściowego (zwykle mierzona w dżulach) jest zbyt wysoka (tj. znacznie przekracza iloraz produkcyjny „Absolutnych Maksymalnych Ocen”).Potencjał katastrofalnej awarii można zmniejszyć, przeceniając lub stosując równolegle specjalnie wybrane MOV.
| Numer części | Promieniowy warystor z tlenku metalu z otworem przelotowym |
| Opakowanie/rozmiar producenta | Sprawdź arkusz danych jak poniżej |
| Uszczelka | Opakowanie zbiorcze w worku |
| Wniosek | Konsument, Medycyna, Przemysł |
| Stan magazynowy | Duża ilość gotowego towaru |
| Gwarancja jakości | ISO9001:2008 365 dni |
Dane techniczne:
| Numer części | Próżnia (V) | Udc(V) | V1mA(V) | IP(A) | Vc(V) | I(A) Standardowe | I(A) Wysokie przepięcie | (J) Standardowe | (J) Wysokie napięcie | Moc znamionowa (W) | C@1KHz(pf) |
| 10D180K(J) | 11 | 14 | 18(15-21,6) | 5 | 36 | 500 | 1000 | 2.1 | 3.0 | 0,05 | 5600 |
| 10D220K(J) | 14 | 18 | 22(19,5-26) | 5 | 43 | 500 | 1000 | 2.5 | 5.0 | 0,05 | 4500 |
| 10D270K(J) | 17 | 22 | 27(14-31) | 5 | 53 | 500 | 1000 | 3.0 | 6.0 | 0,05 | 3700 |
| 10D330K(J) | 20 | 26 | 33(29,5-36,5) | 5 | 65 | 500 | 1000 | 4.0 | 7.0 | 0,05 | 3000 |
| 10D390K(J) | 25 | 31 | 39(35-43) | 5 | 77 | 500 | 1000 | 4.6 | 9.0 | 0,05 | 2400 |
| 10D470K(J) | 30 | 38 | 47(42-52) | 5 | 93 | 500 | 1000 | 5.5 | 11 | 0,05 | 2100 |
| 10D560K(J) | 35 | 45 | 56(50-62) | 5 | 110 | 500 | 1000 | 7.0 | 13 | 0,05 | 1800 |
| 10D680K(J) | 40 | 56 | 68(61-75) | 5 | 135 | 500 | 1000 | 8.2 | 15 | 0,05 | 1500 |
| 10D820K(J) | 50 | 65 | 82(74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0,4 | 1200 |
| 10D101K(J) | 60 | 85 | 100(90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0,4 | 1000 |
| 10D121K(J) | 75 | 100 | 120(108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0,4 | 830 |
| 10D151K(J) | 95 | 125 | 150(135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0,4 | 670 |
| 10D181K(J) | 115 | 150 | 180(162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0,4 | 560 |
| 10D201K(J) | 130 | 170 | 200(180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0,4 | 500 |
| 10D221K(J) | 140 | 180 | 220(198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0,4 | 450 |
| 10D241K(J) | 150 | 200 | 240(216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0,4 | 420 |
| 10D271K(J) | 175 | 225 | 270(243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0,4 | 370 |
| 10D301K(J) | 190 | 250 | 300(270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0,4 | 330 |
| 10D331K(J) | 210 | 275 | 330(297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0,4 | 300 |
| 10D361K(J) | 230 | 300 | 360(324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0,4 | 280 |
| 10D391K(J) | 250 | 320 | 390(351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0,4 | 260 |
| 10D431K(J) | 275 | 350 | 430(387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0,4 | 230 |
| 10D471K(J) | 300 | 385 | 470(423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0,4 | 210 |
| 10D511K(J) | 320 | 415 | 510(459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0,4 | 200 |
| 10D561K(J) | 350 | 460 | 560(504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0,4 | 180 |
| 10D621K(J) | 385 | 505 | 620(558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0,4 | 160 |
| 10D681K(J) | 420 | 560 | 680(612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0,4 | 150 |
| 10D751K(J) | 460 | 615 | 750(675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0,4 | 130 |
| 10D781K(J) | 485 | 640 | 780(702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0,4 | 130 |
| 10D821K(J) | 510 | 670 | 820(738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0,4 | 120 |
| 10D911K(J) | 550 | 745 | 910(819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0,4 | 110 |
| 10D102K(J) | 625 | 825 | 1000(900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0,4 | 100 |
| 10D112K(J) | 680 | 895 | 1100(990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0,4 | 90 |
