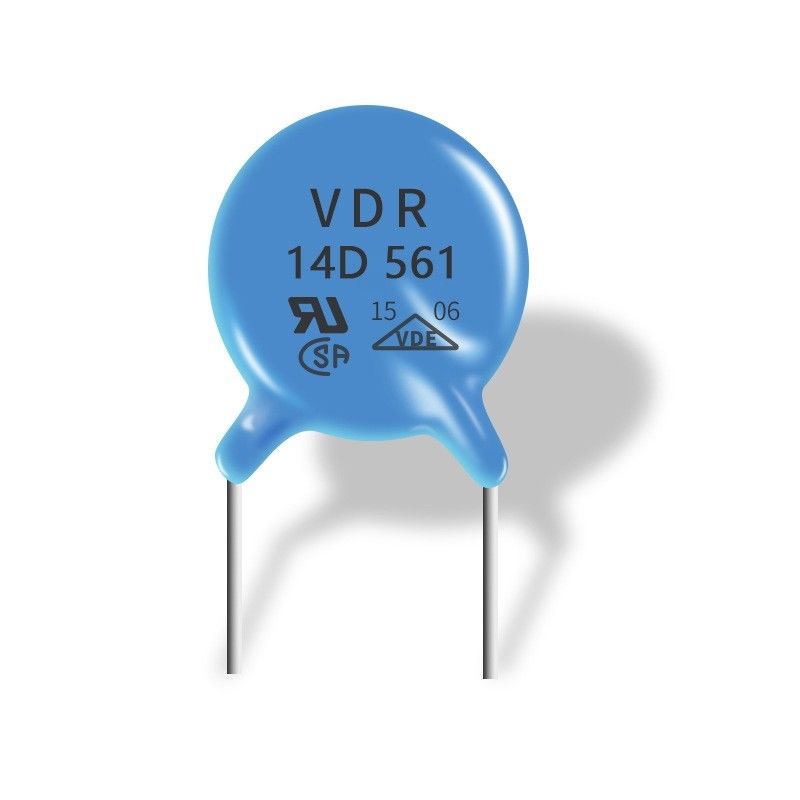

Przemysłowy warystor tlenku cynku, warystor 14D561k do elementów elektronicznych

Bez wolnobieżnego warystora tlenku metalu 14D 561k, który szybko reaguje na przejściowe przepięcia


Parametry elektryczne

Warystory pozostają nieprzewodzące podczas normalnej pracy.Jako urządzenie w trybie bocznikowym, warystory są często używane do tłumienia skoków napięcia sieciowego, gdy napięcie na nich pozostaje znacznie poniżej ich „napięcia blokującego”.Warystory mogą zawieść z dwóch powodów.

Katastrofalne awarie miały miejsce z powodu nieudanych prób ograniczenia bardzo dużych przepięć spowodowanych zdarzeniami takimi jak uderzenia pioruna, w przypadku których zaangażowana energia jest o wiele rzędów wielkości wyższa niż może obsłużyć warystor.Późniejszy przepływ prądu w wyniku uderzenia może stopić, spalić lub nawet odparować warystor.Ten niekontrolowany wzrost temperatury wynika z braku jednorodności na stykach granic poszczególnych ziaren, co prowadzi do uszkodzenia dominującej ścieżki prądu pod wpływem naprężeń termicznych, gdy energia impulsu przejściowego (zwykle mierzona w dżulach) jest zbyt wysoka (tj. znacznie przekracza iloraz produkcyjny „Absolutnych Maksymalnych Ocen”).Potencjał katastrofalnej awarii można zmniejszyć, przeceniając lub stosując równolegle specjalnie wybrane MOV.

Skumulowana degradacja występuje, gdy występuje więcej przepięć.Ze względów historycznych wiele MOV zostało błędnie określonych, co pozwoliło na częste napełnianie, które również zmniejsza pojemność.W tym przypadku warystor nie jest w widoczny sposób uszkodzony i na zewnątrz wydaje się działać (brak katastrofalnej awarii), ale nie zapewnia już ochrony.W końcu dochodzi do zwarcia, gdy wyładowanie energii tworzy przewodzącą ścieżkę przez tlenek.

Głównym parametrem wpływającym na żywotność warystora jest jego wartość energetyczna (w dżulach).Zwiększenie poziomu energii zwiększa liczbę (o określonym maksymalnym rozmiarze) impulsów przejściowych, które może obsłużyć wykładniczo, jak również sumę energii skumulowanej z zaciśniętych mniejszych impulsów.Kiedy pojawiają się te impulsy, „napięcie docisku”, które zapewnia podczas każdego zdarzenia, maleje, a warystor jest ogólnie uważany za uszkodzony funkcjonalnie, gdy jego „napięcie docisku” zmienia się o 10%.Wykresy oczekiwanej żywotności producenta obejmują prąd, nasilenie i liczbę stanów przejściowych w celu przewidywania awarii na podstawie całkowitej energii rozproszonej w okresie eksploatacji części.

W elektronice użytkowej, zwłaszcza w ochronnikach przeciwprzepięciowych, stosowane warystory MOV są na tyle małe, że ostatecznie ulegną awarii.Inne zastosowania, takie jak przesyłanie mocy, wykorzystują VDR o różnych strukturach w wielu konfiguracjach, zaprojektowanych z myślą o długiej żywotności.

Dane techniczne:



Numer części	Próżnia (V)	Udc(V)	V1mA(V)	IP(A)	Vc(V)	I(A) Standardowe	I(A) Wysokie przepięcie	(J) Standardowe	(J) Wysokie napięcie	Moc znamionowa (W)	C@1KHz(pf)
10D180K(J)	11	14	18(15-21,6)	5	36	500	1000	2.1	3.0	0,05	5600
10D220K(J)	14	18	22(19,5-26)	5	43	500	1000	2.5	5.0	0,05	4500
10D270K(J)	17	22	27(14-31)	5	53	500	1000	3.0	6.0	0,05	3700
10D330K(J)	20	26	33(29,5-36,5)	5	65	500	1000	4.0	7.0	0,05	3000
10D390K(J)	25	31	39(35-43)	5	77	500	1000	4.6	9.0	0,05	2400
10D470K(J)	30	38	47(42-52)	5	93	500	1000	5.5	11	0,05	2100
10D560K(J)	35	45	56(50-62)	5	110	500	1000	7.0	13	0,05	1800
10D680K(J)	40	56	68(61-75)	5	135	500	1000	8.2	15	0,05	1500
10D820K(J)	50	65	82(74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K(J)	60	85	100(90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K(J)	75	100	120(108-132)	25	200	2500	3500	18	21	0,4	830
10D151K(J)	95	125	150(135-165)	25	250	2500	3500	22	25	0,4	670
10D181K(J)	115	150	180(162-198)	25	300	2500	3500	27	30	0,4	560
10D201K(J)	130	170	200(180-220)	25	340	2500	3500	30	35	0,4	500
10D221K(J)	140	180	220(198-242)	25	360	2500	3500	32	39	0,4	450
10D241K(J)	150	200	240(216-264)	25	395	2500	3500	35	42	0,4	420
10D271K(J)	175	225	270(243-297)	25	455	2500	3500	37	49	0,4	370
10D301K(J)	190	250	300(270-330)	25	500	2500	3500	40	54	0,4	330
10D331K(J)	210	275	330(297-363)	25	550	2500	3500	43	58	0,4	300
10D361K(J)	230	300	360(324-396)	25	595	2500	3500	47	65	0,4	280
10D391K(J)	250	320	390(351-429)	25	650	2500	3500	60	70	0,4	260
10D431K(J)	275	350	430(387-473)	25	710	2500	3500	65	80	0,4	230
10D471K(J)	300	385	470(423-517)	25	775	2500	3500	67	85	0,4	210
10D511K(J)	320	415	510(459-561)	25	845	2500	3500	69	90	0,4	200
10D561K(J)	350	460	560(504-616)	25	925	2500	3500	70	92	0,4	180
10D621K(J)	385	505	620(558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K(J)	420	560	680(612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K(J)	460	615	750(675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K(J)	485	640	780(702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K(J)	510	670	820(738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K(J)	550	745	910(819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K(J)	625	825	1000(900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K(J)	680	895	1100(990-1210)	25	1815	2500	3500	115	155	0,4	90
