Szczegóły Produktu:
|
| Funkcja: | Niski współczynnik zaciskania i brak prądu następczego | Podanie: | Produkty elektroniczne, nowe produkty, nowe projekty. |
|---|---|---|---|
| Słowo kluczowe: | Warystor MOV | Temperatura robocza: | -40℃ ~ +125℃ |
| Materiał: | Tlenek cynku | Tolerancja oporu: | 1%- 10% |
| Podkreślić: | Warystor tlenku metalu 10D,warystor tlenku metalu 431k,warystor 431k |
||

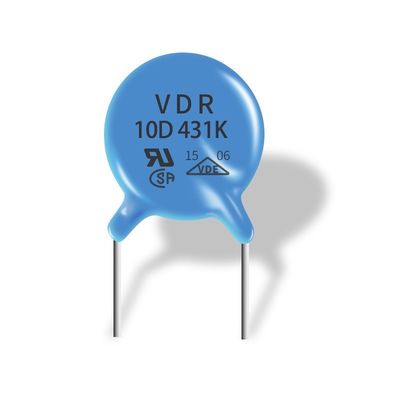

Mały warystor tlenku metalu 10D 431k Szybko reagujący na przejściowe przepięcia
Główne cechy warystorów to szeroki zakres napięć roboczych (6 ~ 3000 V, podzielony na kilka plików), szybka reakcja na impuls przepięciowy (poziom nanosekund), duża odporność na prąd udarowy (100 ~ 2000 A) i mały prąd upływu (mikroampery poziom), mały współczynnik temperaturowy rezystancji, wysoka wydajność i niska cena, mały rozmiar, jest idealnym elementem zabezpieczającym, który może tworzyć obwód ochrony przeciwprzepięciowej, obwód eliminacji szumów, obwód eliminacji iskier i obwód absorpcji.W przypadku nałożenia impulsów przepięciowych na sieć zasilającą, po podłączeniu warystora, szczytowy przebieg przepięcia zostanie spłaszczony i ograniczony w pewnym zakresie.Podczas włączania lub wyłączania obwodu obciążenia za pomocą indukcyjnego i pojemnościowego, kształt fali prądu stałego pojawia się skokami przełączania, a warystor może absorbować tę przeciwną siłę elektryczną w obwodzie, skutecznie chroniąc w ten sposób obwód przełączający przed uszkodzeniem.
Powszechnie stosowane warystory obejmują warystory z węglika krzemu i warystory z tlenku cynku.Wśród nich szerzej stosowane są warystory tlenku cynku.Wykorzystuje tlenek cynku jako główny surowiec i dodaje różne tlenki metali śladowych.Po formowaniu mieszanym, nowy typ idealnego urządzenia zabezpieczającego przed przepięciami zmontowany przez spiekanie.Jego wartość przewodnictwa zmienia się nieliniowo wraz ze zmianą przyłożonego napięcia.Ludzie nazywają to warystorem lub pochłaniaczem przepięć.
Cechy produktu
■ Szybka reakcja na przejściowe przepięcia
■ Duża zdolność pochłaniania energii przejściowej
■ Niski stopień zaciskania i brak prądu następczego
■ Spełnia wymagania MSL poziom 1, zgodnie z J-STD-020
■ Temperatura pracy: -40 ℃ ~ +105 ℃ i -40 ℃ ~ +125 ℃
■ Temperatura przechowywania: -40℃ ~ +125℃
■ Uznanie agencji: UL 1449 4th /cUL/TUV/VDE/CQC
| Numer części | Promieniowy warystor z tlenku metalu z otworem przelotowym |
| Opakowanie/rozmiar producenta | Sprawdź arkusz danych jak poniżej |
| Uszczelka | Opakowanie zbiorcze w worku |
| Wniosek | Konsument, Medycyna, Przemysł |
| Stan magazynowy | Duża ilość gotowego towaru |
| Gwarancja jakości | ISO9001:2008 365 dni |
Dane techniczne:
| Numer części | Próżnia (V) | Udc(V) | V1mA(V) | IP(A) | Vc(V) | I(A) Standardowe | I(A) Wysokie przepięcie | (J) Standardowe | (J) Wysokie napięcie | Moc znamionowa (W) | C@1KHz(pf) |
| 10D180K(J) | 11 | 14 | 18(15-21,6) | 5 | 36 | 500 | 1000 | 2.1 | 3.0 | 0,05 | 5600 |
| 10D220K(J) | 14 | 18 | 22(19,5-26) | 5 | 43 | 500 | 1000 | 2.5 | 5.0 | 0,05 | 4500 |
| 10D270K(J) | 17 | 22 | 27(14-31) | 5 | 53 | 500 | 1000 | 3.0 | 6.0 | 0,05 | 3700 |
| 10D330K(J) | 20 | 26 | 33(29,5-36,5) | 5 | 65 | 500 | 1000 | 4.0 | 7.0 | 0,05 | 3000 |
| 10D390K(J) | 25 | 31 | 39(35-43) | 5 | 77 | 500 | 1000 | 4.6 | 9.0 | 0,05 | 2400 |
| 10D470K(J) | 30 | 38 | 47(42-52) | 5 | 93 | 500 | 1000 | 5.5 | 11 | 0,05 | 2100 |
| 10D560K(J) | 35 | 45 | 56(50-62) | 5 | 110 | 500 | 1000 | 7.0 | 13 | 0,05 | 1800 |
| 10D680K(J) | 40 | 56 | 68(61-75) | 5 | 135 | 500 | 1000 | 8.2 | 15 | 0,05 | 1500 |
| 10D820K(J) | 50 | 65 | 82(74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0,4 | 1200 |
| 10D101K(J) | 60 | 85 | 100(90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0,4 | 1000 |
| 10D121K(J) | 75 | 100 | 120(108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0,4 | 830 |
| 10D151K(J) | 95 | 125 | 150(135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0,4 | 670 |
| 10D181K(J) | 115 | 150 | 180(162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0,4 | 560 |
| 10D201K(J) | 130 | 170 | 200(180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0,4 | 500 |
| 10D221K(J) | 140 | 180 | 220(198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0,4 | 450 |
| 10D241K(J) | 150 | 200 | 240(216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0,4 | 420 |
| 10D271K(J) | 175 | 225 | 270(243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0,4 | 370 |
| 10D301K(J) | 190 | 250 | 300(270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0,4 | 330 |
| 10D331K(J) | 210 | 275 | 330(297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0,4 | 300 |
| 10D361K(J) | 230 | 300 | 360(324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0,4 | 280 |
| 10D391K(J) | 250 | 320 | 390(351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0,4 | 260 |
| 10D431K(J) | 275 | 350 | 430(387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0,4 | 230 |
| 10D471K(J) | 300 | 385 | 470(423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0,4 | 210 |
| 10D511K(J) | 320 | 415 | 510(459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0,4 | 200 |
| 10D561K(J) | 350 | 460 | 560(504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0,4 | 180 |
| 10D621K(J) | 385 | 505 | 620(558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0,4 | 160 |
| 10D681K(J) | 420 | 560 | 680(612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0,4 | 150 |
| 10D751K(J) | 460 | 615 | 750(675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0,4 | 130 |
| 10D781K(J) | 485 | 640 | 780(702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0,4 | 130 |
| 10D821K(J) | 510 | 670 | 820(738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0,4 | 120 |
| 10D911K(J) | 550 | 745 | 910(819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0,4 | 110 |
| 10D102K(J) | 625 | 825 | 1000(900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0,4 | 100 |
| 10D112K(J) | 680 | 895 | 1100(990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0,4 | 90 |
