Szczegóły Produktu:
|
| Funkcja: | Szybka odpowiedź | Technologia: | Tlenek metalu |
|---|---|---|---|
| Rodzaj: | Warystor z tlenku metalu | Temperatura robocza: | -40℃ ~ +125℃ |
| Materiał: | Tlenek cynku | Dostępne media: | karta katalogowa, fot |
| Podkreślić: | Warystor tlenku metalu OEM,warystor tlenku metalu 20D,warystor 20D511k |
||

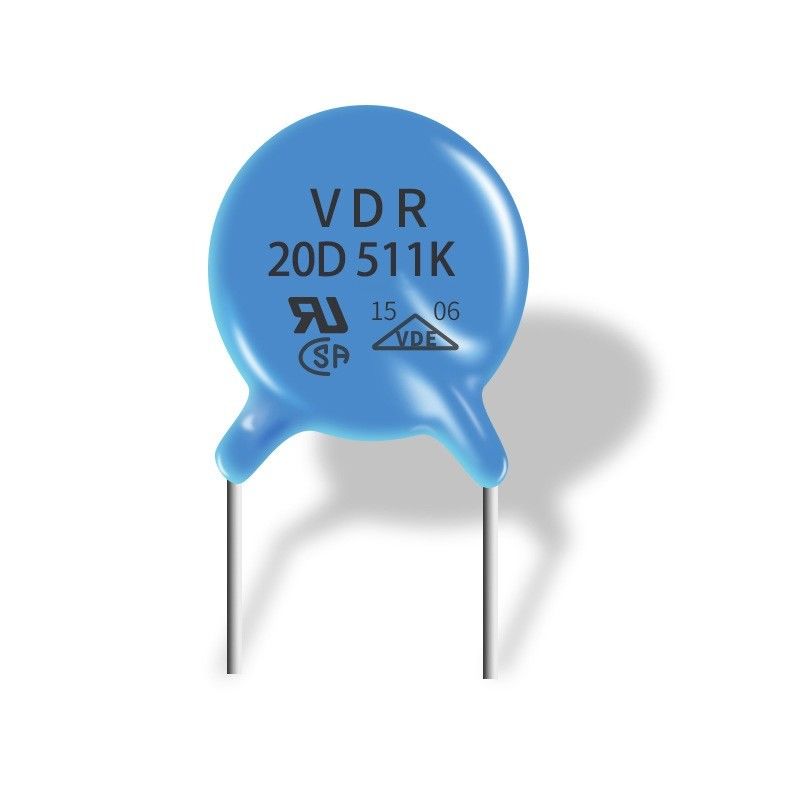

OEM 20D 511k Warystor z tlenku metalu Duża zdolność absorpcji energii przejściowej
Warystory z tlenku metalu
Warystor tlenku metalu, w skrócie MOV, jest rezystorem zależnym od napięcia, w którym materiałem oporowym jest tlenek metalu, głównie tlenek cynku (ZnO) jako materiał ceramiczny.Warystory z tlenku metalu składają się w około 90% z tlenku cynku jako podstawowego materiału ceramicznego i innych materiałów wypełniających do tworzenia połączeń między ziarnami tlenku cynku.
Obecnie warystory z tlenku metalu są najpopularniejszymi urządzeniami do regulacji napięcia dostępnymi dla szerokiego zakresu napięć i prądów.Zastosowanie tlenków metali w ich strukturze oznacza, że MOV są bardzo skuteczne w pochłanianiu krótkotrwałych stanów nieustalonych napięcia i mają większe możliwości przenoszenia energii.
Podobnie jak zwykłe warystory, warystory z tlenku metalu zaczynają przewodzić przy określonym napięciu i przestają przewodzić, gdy napięcie spada poniżej napięcia progowego.Główna różnica między standardowymi warystorami z węglika krzemu (SiC) a warystorami typu MOV polega na tym, że w normalnych warunkach pracy prąd upływowy przez materiał z tlenku cynku MOV jest mały, podczas gdy jego praca jest znacznie szybsza.
Charakterystyka warystorów
(1) Zalety: zakres napięcia jest bardzo szeroki, od kilku woltów do kilku tysięcy woltów, prąd udarowy może wynosić od kilkudziesięciu do kilku tysięcy amperów, szybkość reakcji jest szybka, nie ma polaryzacji, nie ma wolnego koła, a prąd szczytowy wytrzymałość jest duża.niska cena.
(2) Wady: Napięcie mocowania jest stosunkowo wysokie, które może ogólnie osiągnąć 2 do 3 razy napięcie robocze.Poza tym ciśnienie
Prąd upływu warystora rośnie wraz ze wzrostem liczby uderzeń udarowych.Czas odpowiedzi jest dłuższy, a pojemność pasożytnicza jest większa.
(3) Obowiązujące okazje: linie elektroenergetyczne prądu stałego, linie sygnałowe o niskiej częstotliwości lub używane szeregowo z lampami wyładowczymi dla linii elektroenergetycznych prądu przemiennego.
Aplikacje
Zabezpieczenia półprzewodnikowe tranzystorów, diod, układów scalonych, tyrystorów lub triaków
Ochrona przeciwprzepięciowa w elektronice użytkowej
Ochrona przeciwprzepięciowa w elektronice przemysłowej
Ochrona przeciwprzepięciowa elektronicznego sprzętu gospodarstwa domowego, urządzeń gazowych i naftowych
Absorpcja przepięć przekaźnika i zaworu elektromagnetycznego
Nasze Usługi
1. przedsprzedażowy przewodnik wyboru części
2. szybko działająca usługa logistyczna za pośrednictwem naszych centrów logistycznych w Hongkongu i Shenzhen
3. Usługa rozwiązywania problemów posprzedażnych
4. usługi testowania i mierzenia wszystkich sprzedawanych produktów
5. rozwiązanie dla odpowiednich części w oparciu o wymagania klientów
Przegląd produktów
| Numer części | Promieniowy warystor z tlenku metalu z otworem przelotowym |
| Opakowanie/rozmiar producenta | Sprawdź arkusz danych jak poniżej |
| Uszczelka | Opakowanie zbiorcze w worku |
| Wniosek | Konsument, Medycyna, Przemysł |
| Stan magazynowy | Duża ilość gotowego towaru |
| Gwarancja jakości | ISO9001:2008 365 dni |
Dane techniczne:
| Numer części | Próżnia (V) | Udc(V) | V1mA(V) | IP(A) | Vc(V) | I(A) Standardowe | I(A) Wysokie przepięcie | (J) Standardowe | (J) Wysokie napięcie | Moc znamionowa (W) | C@1KHz(pf) |
| 10D180K(J) | 11 | 14 | 18(15-21,6) | 5 | 36 | 500 | 1000 | 2.1 | 3.0 | 0,05 | 5600 |
| 10D220K(J) | 14 | 18 | 22(19,5-26) | 5 | 43 | 500 | 1000 | 2.5 | 5.0 | 0,05 | 4500 |
| 10D270K(J) | 17 | 22 | 27(14-31) | 5 | 53 | 500 | 1000 | 3.0 | 6.0 | 0,05 | 3700 |
| 10D330K(J) | 20 | 26 | 33(29,5-36,5) | 5 | 65 | 500 | 1000 | 4.0 | 7.0 | 0,05 | 3000 |
| 10D390K(J) | 25 | 31 | 39(35-43) | 5 | 77 | 500 | 1000 | 4.6 | 9.0 | 0,05 | 2400 |
| 10D470K(J) | 30 | 38 | 47(42-52) | 5 | 93 | 500 | 1000 | 5.5 | 11 | 0,05 | 2100 |
| 10D560K(J) | 35 | 45 | 56(50-62) | 5 | 110 | 500 | 1000 | 7.0 | 13 | 0,05 | 1800 |
| 10D680K(J) | 40 | 56 | 68(61-75) | 5 | 135 | 500 | 1000 | 8.2 | 15 | 0,05 | 1500 |
| 10D820K(J) | 50 | 65 | 82(74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0,4 | 1200 |
| 10D101K(J) | 60 | 85 | 100(90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0,4 | 1000 |
| 10D121K(J) | 75 | 100 | 120(108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0,4 | 830 |
| 10D151K(J) | 95 | 125 | 150(135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0,4 | 670 |
| 10D181K(J) | 115 | 150 | 180(162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0,4 | 560 |
| 10D201K(J) | 130 | 170 | 200(180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0,4 | 500 |
| 10D221K(J) | 140 | 180 | 220(198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0,4 | 450 |
| 10D241K(J) | 150 | 200 | 240(216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0,4 | 420 |
| 10D271K(J) | 175 | 225 | 270(243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0,4 | 370 |
| 10D301K(J) | 190 | 250 | 300(270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0,4 | 330 |
| 10D331K(J) | 210 | 275 | 330(297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0,4 | 300 |
| 10D361K(J) | 230 | 300 | 360(324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0,4 | 280 |
| 10D391K(J) | 250 | 320 | 390(351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0,4 | 260 |
| 10D431K(J) | 275 | 350 | 430(387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0,4 | 230 |
| 10D471K(J) | 300 | 385 | 470(423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0,4 | 210 |
| 10D511K(J) | 320 | 415 | 510(459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0,4 | 200 |
| 10D561K(J) | 350 | 460 | 560(504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0,4 | 180 |
| 10D621K(J) | 385 | 505 | 620(558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0,4 | 160 |
| 10D681K(J) | 420 | 560 | 680(612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0,4 | 150 |
| 10D751K(J) | 460 | 615 | 750(675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0,4 | 130 |
| 10D781K(J) | 485 | 640 | 780(702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0,4 | 130 |
| 10D821K(J) | 510 | 670 | 820(738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0,4 | 120 |
| 10D911K(J) | 550 | 745 | 910(819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0,4 | 110 |
| 10D102K(J) | 625 | 825 | 1000(900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0,4 | 100 |
| 10D112K(J) | 680 | 895 | 1100(990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0,4 | 90 |
